8 LISTA DE PIEZAS Y GRAFICOS

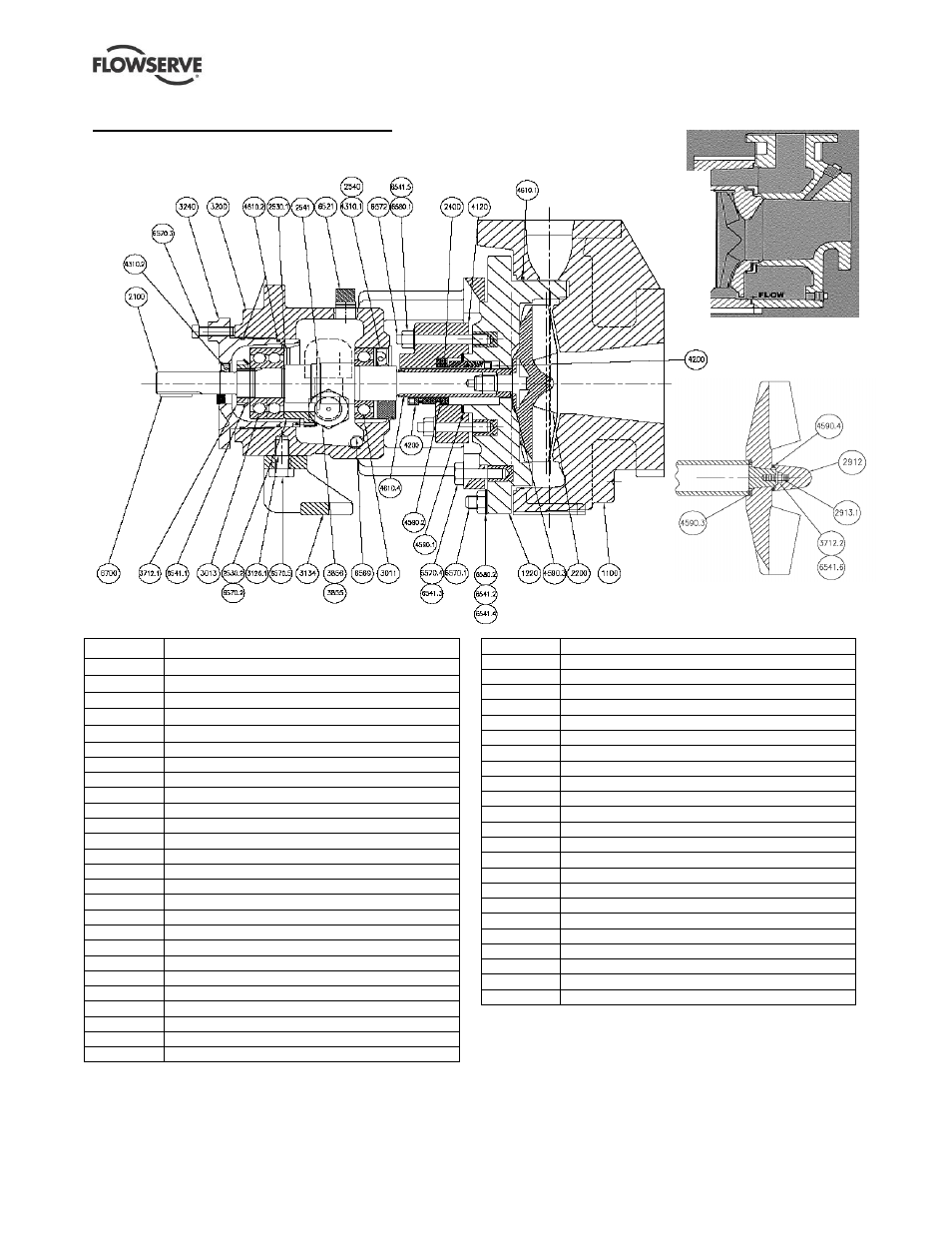

8.1 Bombas PolyChem GRP, Grupo 1
Lado húmedo 1K3x2GS-7
Diseño impulsor poligonal.
Elemento Descripción
1100 Carcasa
1220 Cubierta
2100 Eje
2200 Impulsor
2400 Manguito
2530.1 Retén – cojinete, anillo de retención
2530.2 Retén – cojinete dúplex
2540 Deflector – interno
2541 Deflector (opcional)
2912 Tuerca cónica del impulsor
2913.1 Pasador del impulsor
3011 Rodamiento radial de bolas, interno
3013 Rodamiento de bolas de empuje, externo
3126.1 Anillos de ajuste – pie trasero
3134 Pie - caja del cojinete
3200 Caja del cojinete
3240 Soporte del cojinete
3712.1 Tuerca de retención (cojinete)
3712.2 Tuerca de retención - Impulsor
3855 Aceitera (opcional)
3856 Indicador de mirilla – caja del cojinete
4120 Portaestopas – asiento fijado
4200 Sello mecánico
4310.1 Retén de aceite - interno
4310.2 Retén de aceite – externo
4590.1 Guarnición – tapa (nariz)
4590.2 Guarnición – asiento a junta
4590.3 Guarnición – impulsor a manguito
4590.4 Guarnición – tuerca cónica
4610.1 Junta tórica, – cubierta
4610.2 Junta tórica, – Soporte del cojinete
4610.4 Junta tórica, – manguito a eje
6521 Tapón respiradero
6541.1 Arandela de seguridad - cojinete
6541.2 Arandela de seguridad – carcasa
6541.3 Arandela de seguridad – adaptador a tapa
6541.4 Arandela – carcasa
6541.5 Arandela – portaestopas
6541.6 Arandela – tuerca autoblocante del impulsor
6569 Tapón – vaciado de la caja
6570.1 Fijación – carcasa
6570.2 Fijación – retén del cojinete
6570.3 Fijación – tornillos de fijación del soporte
6570.4 Fijación – adaptador a tapa
6570.5 Fijación – pie
6570.6 Fijación – portaestopas
6575 Gato de tornillo – tapa (no se muestra)
6580.2 Tuerca hexagonal – portaestopas
6580.3 Tuerca hexagonal – carcasa
6700 Llave, eje
