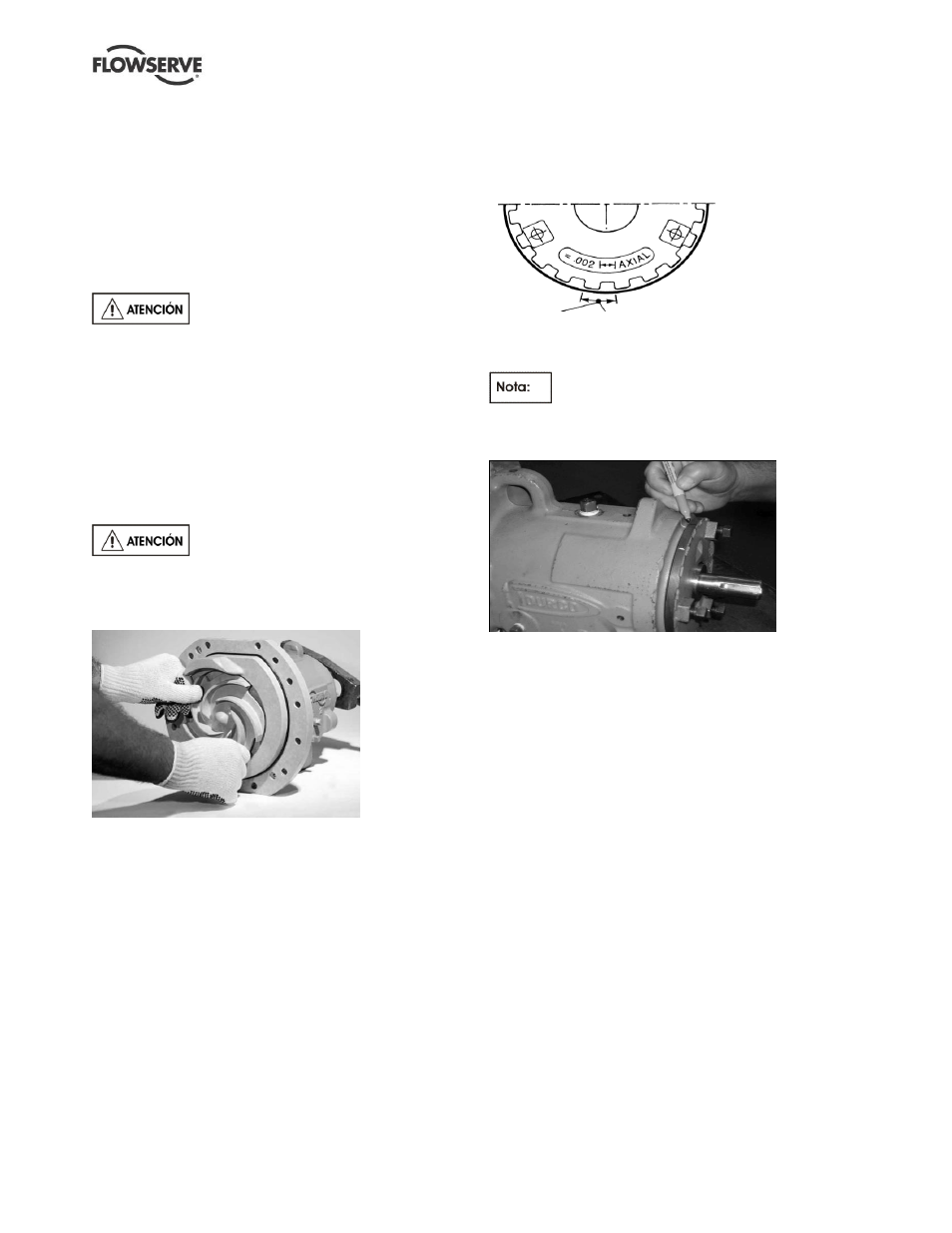

6.7 Regulación del impulsor
Se debe instalar una nueva guarnición [4590] del
impulsor cuando el impulsor haya sido extraído del
eje. (Véase la sección 5.3, Regulación del impulsor)
6.7.1 Regulación inicial del impulsor para
bombas PolyChem GRP
Instale el impulsor [2200] atornillándolo sobre el eje
hasta que esté colocado firmemente contra el asiento
del eje.
El impulsor puede tener bordes afilados,
que pueden causar daños. Es muy importante usar
guantes fuertes.
Apriete el impulsor con la llave de impulsor del kit de
herramientas Flowserve Mark 3. Para hacer esto,
agarre el impulsor con ambas manos, con el mango
de la llave de impulsor hacia la izquierda (visto desde
el terminal del impulsor hacia el eje) gire el impulsor
fuertemente hacia la derecha para impactar el mango
de la llave de impulsor sobre la superficie de trabajo
hacia al derecha. (Figura 6-3.)
No intente apretar el impulsor en el eje
golpeándolo con un martillo o cualquier otro objeto o
insertando una palanca entre el impulsor de alabes.
Daños serios al impulsor pueden resultar de tales
acciones
Figura 6-3
Ahora configure la regulación inicial del impulsor
aflojando los tornillos de fijación [6570.3] y girando el
soporte [3240] para obtener la regulación apropiada.
Gire el soporte en el sentido contrario de las agujas
del reloj para mover el impulsor hacia la tapa trasera,
y en el sentido de las agujas del reloj para alejarlo.
Utilice una escala, un calibrador o una sonda de
profundidades para medir desde la tapa trasera al
impulsor tal como se muestra en la figura 5-12. Vea
la tabla de valores en la figura 5-13 para conocer la
regulación inicial apropiada del impulsor, tal como se
muestra en la figura 5-12. Al girar el soporte, la
anchura de uno de los patrones indicadores en el
soporte mueve axialmente el impulsor 0.1 mm
(0.004 in.). (Ver figura 6-5.)
Al apretar los tornillos de fijación [6570.3] el impulsor
se moverá 0.05 mm (0.002 in.) hacia la cubierta
trasera debido a la holgura interna de las roscas del
soporte. Esto se debe tener en consideración
cuando se regula el impulsor.
Figura 6-5
Por último, apriete uniformemente los
tornillos de fijación [6570.3] en pasos graduales
hasta el valor de torsión final para bloquear el
soporte en su sitio.
Figura 6-6
Ejemplo. En primer lugar, mida la distancia inicial
“X” tal como se muestra en la figura 5-12. Para
determinar el número de patrones indicadores que
será necesario para girar el soporte, divida 0.10 en
caso de milímetros (o 0.004 en caso de pulgadas)
entre la regulación deseada. Flowserve le sugiere
que use un rotulador para marcar un punto de
referencia inicial en la caja del cojinete y en el
soporte tal como se muestra en la figura 6-6.
A continuación, haga una segunda marca en el
soporte con el número de patrones indicadores
requerido desde el punto de referencia inicial. Gire el
soporte hasta que la segunda marca en el soporte
esté alineada con la marca del punto inicial de
referencia de la caja del cojinete. Apriete los tornillos
de fijación [6570.3] en pasos graduales para
bloquear el soporte en su sitio. El impulsor ya está
regulado relativamente cerca de su ubicación final.
Ahora puede regular el sello.
6.7.2 Posición final de regulación
Como todos los impulsores de tipo semi-abierto
frontal, la regulación final PGRP del impulsor abierto
deberá separarse de la carcasa. El cuerpo debe ser
instalado para configurar con precisión el espacio del
impulsor.
Patrón
indicador
Rotacion equivalente
a 0.1 mm (0.004 in)
de movimiento axial
