Las placas de base para instalación de anclaje son
diseñadas para utilizar el ancla como miembro de
refuerzo. Las placas de base montadas sobre patas,
por otra parte, son diseñadas para proporcionar su
propia rigidez. Por lo tanto los diseños de las dos
placas de base son usualmente diferentes.
A pesar del tipo de placa de base utilizada, deben
proporcionar ciertas funciones que aseguren una
instalación fiable. Tres de estos requisitos son:

La placa de base debe proveer suficiente rigidez
para asegurar que el ensamblaje pueda ser
transportado e instalado, dando un buen cuidado
en el manejo, sin daños. También debe ser
suficientemente rígida cuando se instala para
resistir cargas de operación.

La placa de base debe proporcionar una superficie
de montaje plana para la bomba y el operador.
Superficies irregulares imposibilitaran u ocasionaran
dificultades para la alineación. La experiencia indica
que la placa de base con una planeidad de
superficie superior de 1.25 mm/m (0.015 in./ft) entre
las dos esquinas diagonales de la placa de base da
tal superficie de montaje. Por lo tanto es esta
tolerancia por la cual suministramos nuestra placa
de base estándar. Algunos usuarios pueden desear
una superficie aún más plana la cual puede facilitar
la instalación y alineación. Flowserve suministrara
placas de base previa solicitud por un cargo
adicional. Por ejemplo, montaje de planeidad de
superficie de 0.17 mm/m (0.002 in./ft) es ofrecido en
la placa d
e base Flowserve Tipo E “Ten Point”
mostrada en la figura 4-1.

La placa de base debe ser diseñada para permitir al
usuario acoplar la bomba y el operador a sus
estándares particulares y para compensar cualquier
movimiento de la bomba o el operador que ocurra
durante el manejo. La práctica normal de la industria
es lograr una alineación final moviendo el motor para
cuadrar la bomba. La práctica de Flowserve es
confirmar en nuestra tienda que el montaje de la
bomba puede ser alineado con precisión. Antes del
envío, la fábrica verifica que hay suficiente capacidad
de movimiento horizontal en el motor para obtener
una “perfecta" alineación final cuando el instalador
pone la placa de base ensamblada en su condición
original, nivelada y sin forzarla.
4.3.3 Placas de base montadas sobre patas y
resortes
Flowserve ofrece placas de base montadas sobre
patas y resortes. (Ver figura 4-2 para opción de
montaje sobre patas.) Los niveles bajos de vibración
de las bombas Polychem GRP permiten el uso de
estas placas de base - las proporcionadas son de
diseño rígido.
La placa de base está colocada en una superficie
plana sin sujeción a pernos o algún otro tipo de
anclaje al suelo.
Instrucciones generales para ensamblar estas placas
de base son dadas a continuación. Para información
sobre dimensiones, por favor refiérase al "Impreso de
Ventas" apropiado de Flowserve.
4.3.3.1 Instrucciones de ensamblaje de placas de
base con patas
Referirse a figura 4-3.
a) Levante o voltee la placa de base/bomba sobre el
suelo para permitir el ensamblado de las patas.
b) Predetermine o mida la altura aproximada
deseada para la placa de base sobre el suelo.
c) Coloque las tuercas de abajo [elemento 2] sobre el
extremo del tornillo de la pata [elemento 1] a la
altura deseada.
d) Introduzca la arandela de retención [elemento 3]
bajando por encima del tornillo de la pata.
e) Coloque el tornillo de la pata encima del hueco
en la placa de abajo y sosténgalo en su lugar.
f) Coloque la arandela de retención [elemento 3] y
la tuerca [elemento 2] sobre el tornillo de la pata.
Apriete la tuerca hacia abajo sobre la arandela
de retención.
g) Después de que las cuatro patas han sido
montadas, coloque la placa de base en el lugar,
sobre las tapas del suelo [elemento 4] bajo cada
pata, y baje la placa de base al suelo.
h) Nivele y haga los ajustes de elevación finales al
tubo de succión y descarga aflojando primero las
tuercas de arriba y enroscando las tuercas de abajo
para alzar o bajar la placa de base.
i) Apriete las tuercas de arriba y abajo a las
arandelas de retención [elemento 3] entonces
primero apriete las otras tuercas.
j)
Debe tomarse en cuenta que la conexión de las
tuberías debe estar individualmente sostenida, y
la placa de base con patas no está realizada
para aguantar la carga estática de la tubería.

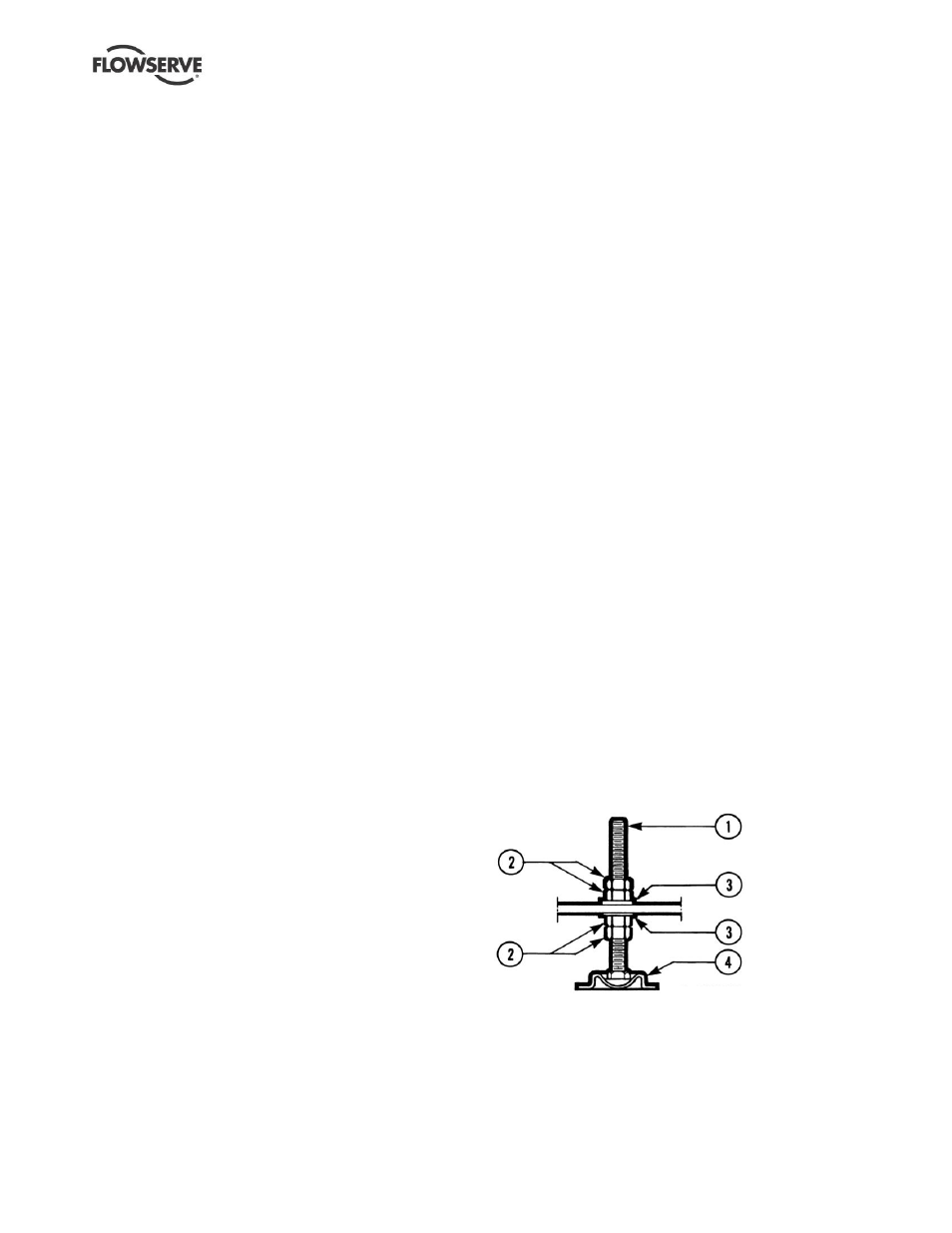

1. Tornillo de pata
2. Tuercas
3. Arandela de
retención
4. Tapas del suelo
Figura 4-3
