POLYCHEM GRP INSTRUCCIONES PARA EL USARIO ESPANOL 26999980 12-04A

Página 38 de 56

flowserve.com

d)

Desenrosque el pasador del impulsor [2913.1]
de las unidades del Grupo 1, o la tuerca
autoblocante del impulsor [3712.2] y la arandela
[6541.6] de las unidades del Grupo 2.

e) Gire el soporte [3240] en el sentido contrario a las

agujas del reloj hasta que el impulsor entre en
ligero contacto con la tapa trasera [1220]. Una
rotación posterior liberará completamente el
impulsor del eje [2100].

f)

Quite la junta impulsor-a-manguito [4590.3].

g) Si se usa un sello mecánico [153] de tipo cartucho

(ver figura 6-9), los clips o pestañas separadoras
deberán instalarse antes de aflojar los tornillos de
fijación que unen el sello al eje y antes de quitar la
tapa. Con esto se asegurará el mantenimiento de
la compresión apropiada del sello.

h) Quite el sello o la tuerca de la empaquetadura

[6580.2], si la lleva.

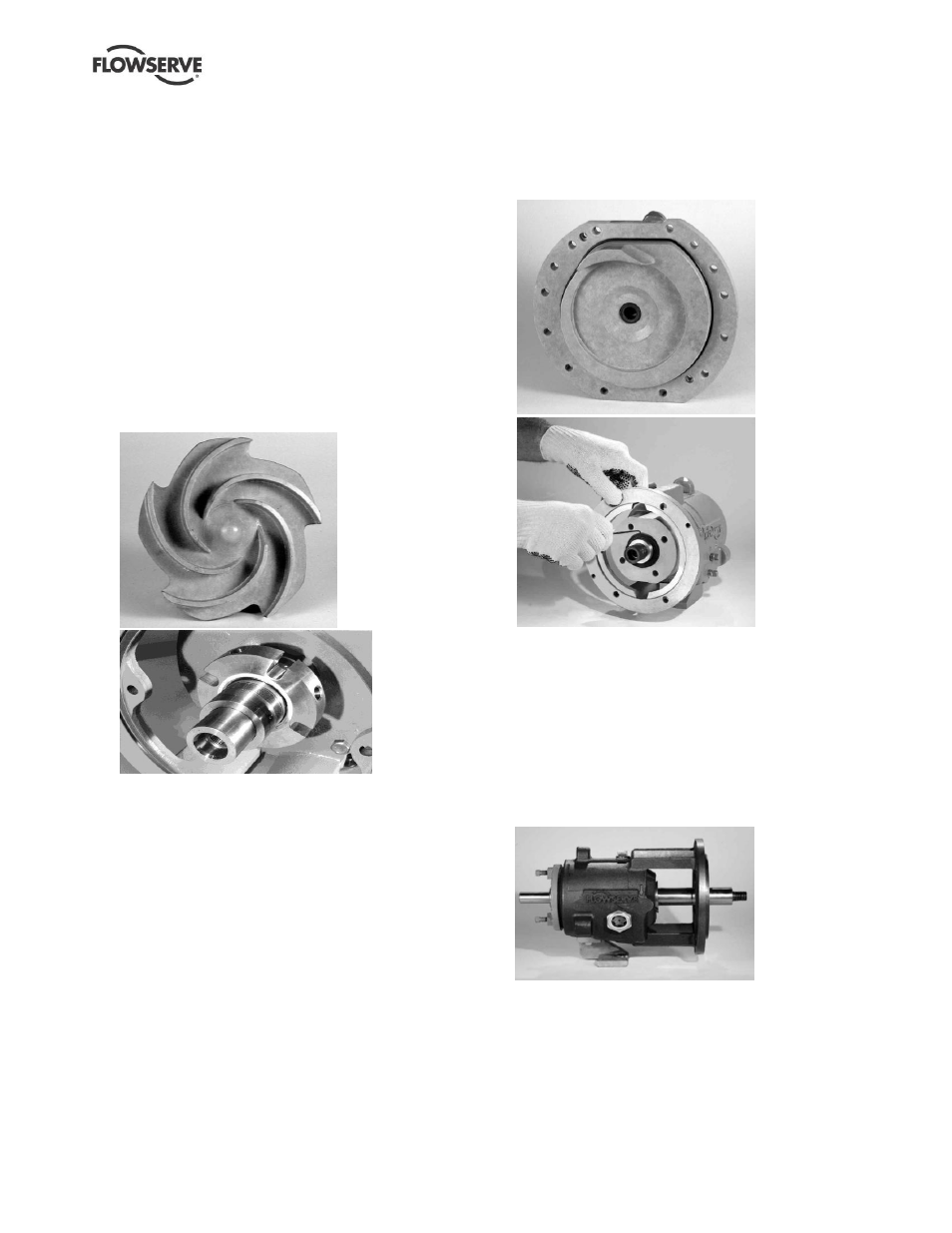

Figura 6-8

Figura 6-9


6.8.3 Cómo quitar la tapa trasera y el sello
a) Quite los pernos de la tapa [6570.4] y las

arandelas de retención [6541.3] de la caja del
cojinete [3200] (en las unidades del Grupo 1) o la
cabeza de apoyo [1340] y extraiga la tapa. Las
bombas tamaño 2K3x1.5G-10, 2K4x3G-10 and
2K6x4G-10 no llevan pernos así que, en su
lugar, extraiga las tuercas y las arandelas
excéntricas, aunque no hay necesidad de quitar
los pasadores. (Véase la figura 6-10.)

b)

Retire el manguito del eje [2400], la junta [4120],
y el sello [4200].

c)

Retire la junta de la tapa [4590.1] (o la
empaquetadura a la junta de la tapa en el Grupo
3) junto con la empaquetadura [4120] y la junta
tórica manguito-a-eje [4610.4] (Grupos 1 y 2).

d) Si se usa un componente tipo sello mecánico

interno [153] afloje los tornillos de fijación de la

unidad de rotación y extráigala del eje. (Ver figura
6-11.) A continuación, tire de la empaquetadura
[4120] y del asiento estático hacia fuera del eje.
Retire el asiento estático de la empaquetadura.
Descarte todas las juntas y las tóricas.

Figura 6-10

Figura 6-11

e) Si se usa un componente tipo sello mecánico

externo, quita la junta y el asiento estático.
Retire el asiento estático de la empaquetadura.
Afloje los tornillos de fijación en la unidad
rotatoria y extráigala del eje. Descarte todas las
juntas y las tóricas.

f) Si está usando empaquetadura [4130], quite ésta

y la jaula del sello [4134]. Retire la junta [4120].

g) Ahora puede quitar el manguito del eje [2400].

La unidad se verá ahora como se muestra en la
figura 6-12.

Figura 6-12


6.8.4 Desmontaje del lado de la potencia
a) Si el lado de la potencia está lubricado por

aceite, quite el tapón de vaciado [6569] y drene
el aceite de la caja del cojinete [3200].

b) Si la bomba lleva retenes labiados deberá haber

un deflector [2540]. Deslícelo fuera del eje.
