72
4 Programación: Nociones básicas, gestión de ficheros, ayudas de programación, gestión de palets
4.7 Es
tr
u
c
tu
ra
c
ión
de p
rog
ra
m
a
s

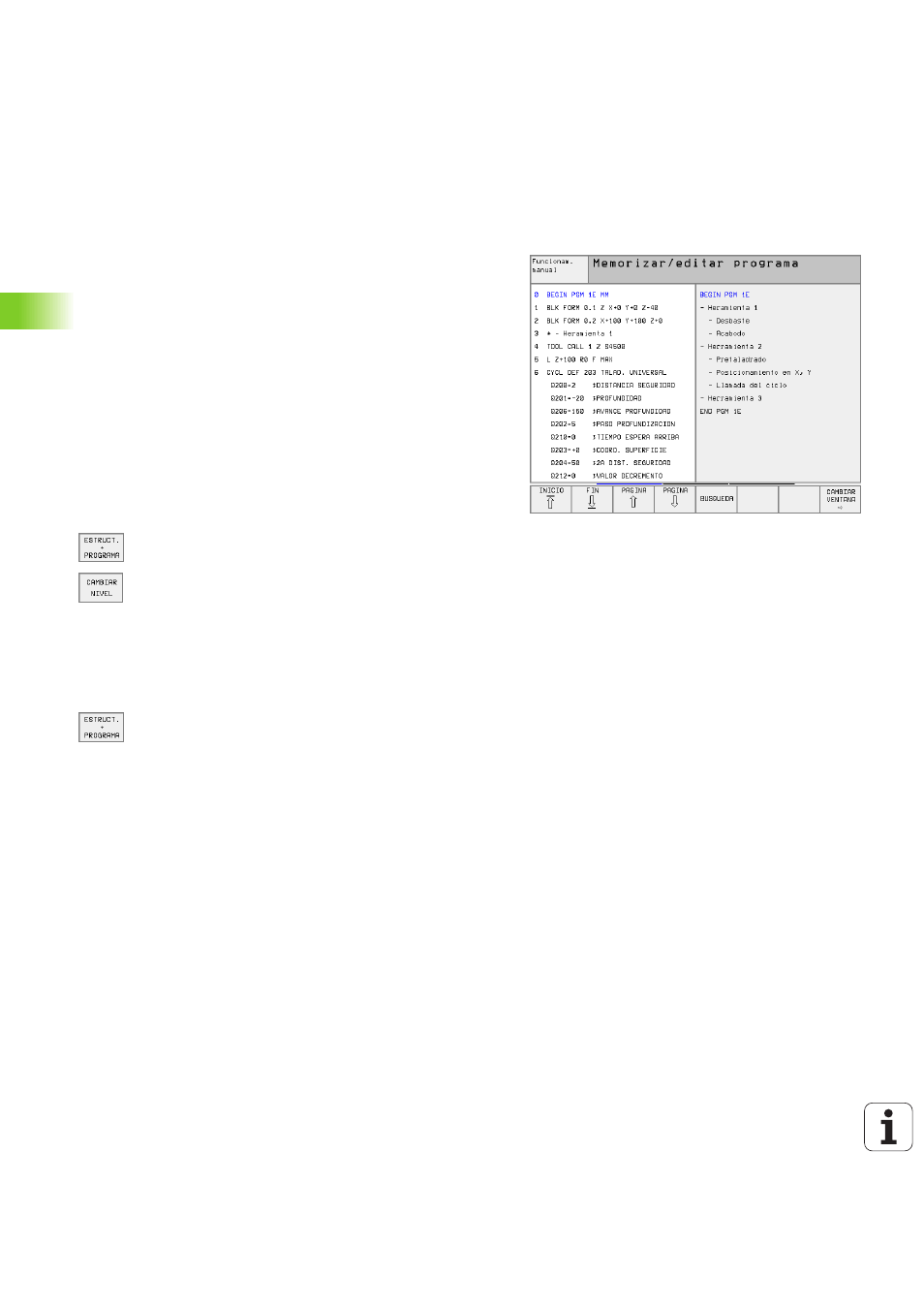

4.7 Estructuración de programas
Definición, posibles aplicaciones
El TNC ofrece la posibilidad de comentar los programas de mecani-
zado con frases de estructuración. Las frases de estructuración son
textos breves (máx. 244 signos) que se entienden como comentarios
o títulos de las frases siguientes del programa.
Los programas largos y complicados se hacen más visibles y se com-
prenden mejor mediante frases de estructuración.
Esto facilita el trabajo en posteriores modificaciones del programa. Las
frases de estructuración se añaden en cualquier posición dentro del
programa de mecanizado. Además se pueden representar en una ven-
tana propia y también mecanizar o bien completar, Para una estruc-
turación más detallada se dispone de un segundo nivel: Los textos del
segundo nivel se desplazan un poco hacia la derecha.
Visualizar la ventana de estructuración/cambiar
la ventana
U
U
U
U
Visualizar la ventana de estructuración: Seleccionar la
subdivisión de la pantalla PROGRAMA + ESTRUCT.
U
U
U
U
Para cambiar la ventana activa se pulsa la softkey
CAMBIAR VENTANA
Añadir frases de estructuración en la ventana del
pgm (izq.)
U
U
U
U
Seleccionar la frase deseada, detrás de la cual se quiere añadir la
frase de estructuración
U
U
U
U
Pulsar la softkey AÑADIR ESTRUCTURACION
U
U
U
U
Introducir el texto de estructuración mediante el
teclado alfanumérico
U
U
U
U
Para modificar el plano se pulsa la softkey CAMBIAR
PLANO
Añadir frase de estructuración en la ventana de
estructuración (dcha.)
U
U
U
U
Seleccionar la frase de estructuración deseada, detrás de la cual se
quiere añadir una nueva frase
U
U
U
U
Introducir el texto mediante el teclado alfanumérico – el TNC añade
automáticamente la nueva frase
Seleccionar frases en la ventana de
estructuración
Si en la ventana de estructuración se salta de frase a frase, el TNC tam-
bién salta en la ventana izquierda del programa a dicha frase. De esta
forma se saltan grandes partes del programa en pocos pasos.
