TNC 426, TNC 430 de HEIDENHAIN
439
12.8 Rep
resen
taci
ó
n d
e
l blo
q
u
e
en el
esp
a
ci
o de
t
rabajo
12.8 Representación del bloque en
el espacio de trabajo
Empleo

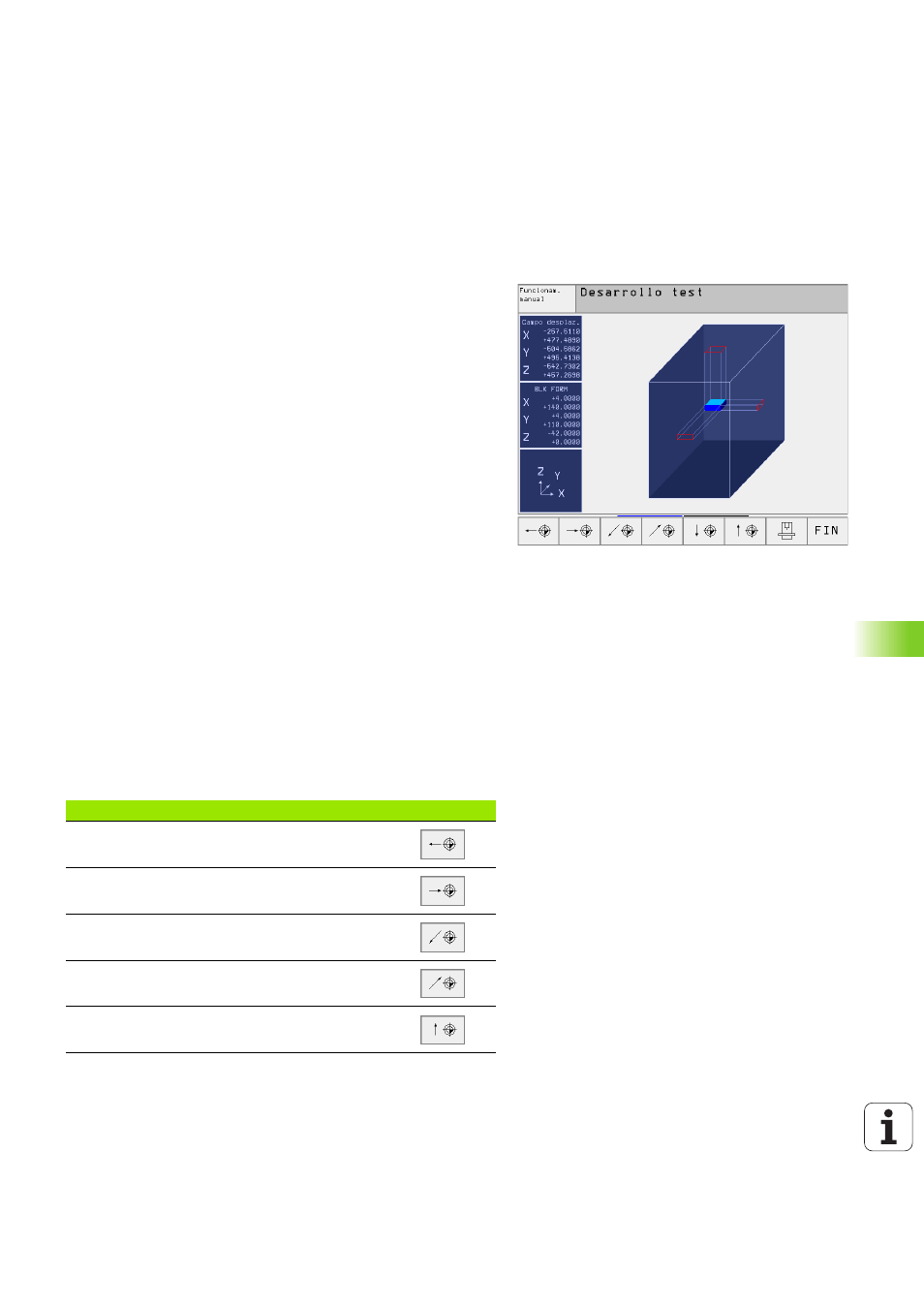

En el modo de funcionamiento Test del programa se puede comprobar
gráficamente la posición del bloque de la pieza en el espacio de trabajo
de la máquina y activar la supervisión del espacio de trabajo en el
modo de funcionamiento Test del programa: pulsar la softkey BLO-
QUE EN ESPACIO TRABAJO.
El TNC representa un cuadrado en el espacio de trabajo, cuyas dimen-
siones se indican en la ventana „Margen de desplazamiento“. El TNC
toma las dimensiones para el espacio de trabajo de los parámetros de
máquina para el margen de desplazamiento activado. Debido a que el
margen de desplazamiento está definido en el sistema de referencia
de la máquina, el punto cero del cuadrado corresponde al punto cero
de la máquina. La posición del punto cero de la máquina en el cuadrado
se puede hacer visible pulsando la softkey M91 (2ª carátula de soft-
kesy).
Otro cuadrado () representa el bloque, cuyas dimensiones () las toma
el TNC de la definición del bloque del programa seleccionado. El
cuadrado del bloque de la pieza define el sistema de coordenadas de
introducción, cuyo punto cero se encuentra dentro del cuadrado. La
posición del punto cero se hace visible pulsando la softkeys „Visualizar
cero pieza“ (2ª carátula de softkesy).
En casos normales para realizar el test del programa no tiene importan-
cia donde se encuentre el bloque de la pieza dentro del espacio de tra-
bajo. Sin embargo, si se verifican programas con desplazamientos
M91 o M92, se desplaza „gráficamente“ el bloque, de forma que no
se produzcan daños en el contorno. Para ello se emplean las softkeys
que aparecen en la tabla de la derecha.
Además también se puede activar la supervisión del espacio de trabajo
para el modo de funcionamiento Test del programa, para comprobar el
programa con el punto de referencia actual y los margenes de despla-
zamientos activos (véase la última línea de la siguiente tabla).
Función
Softkey
Desplazar el bloque a la izq.
Desplazar el bloque a la dcha.
Desplazar el bloque hacia adelante
Desplazar el bloque hacia atrás
Desplazar el bloque hacia arriba
