TNC 426, TNC 430 de HEIDENHAIN 293
8.6 Ciclos SL

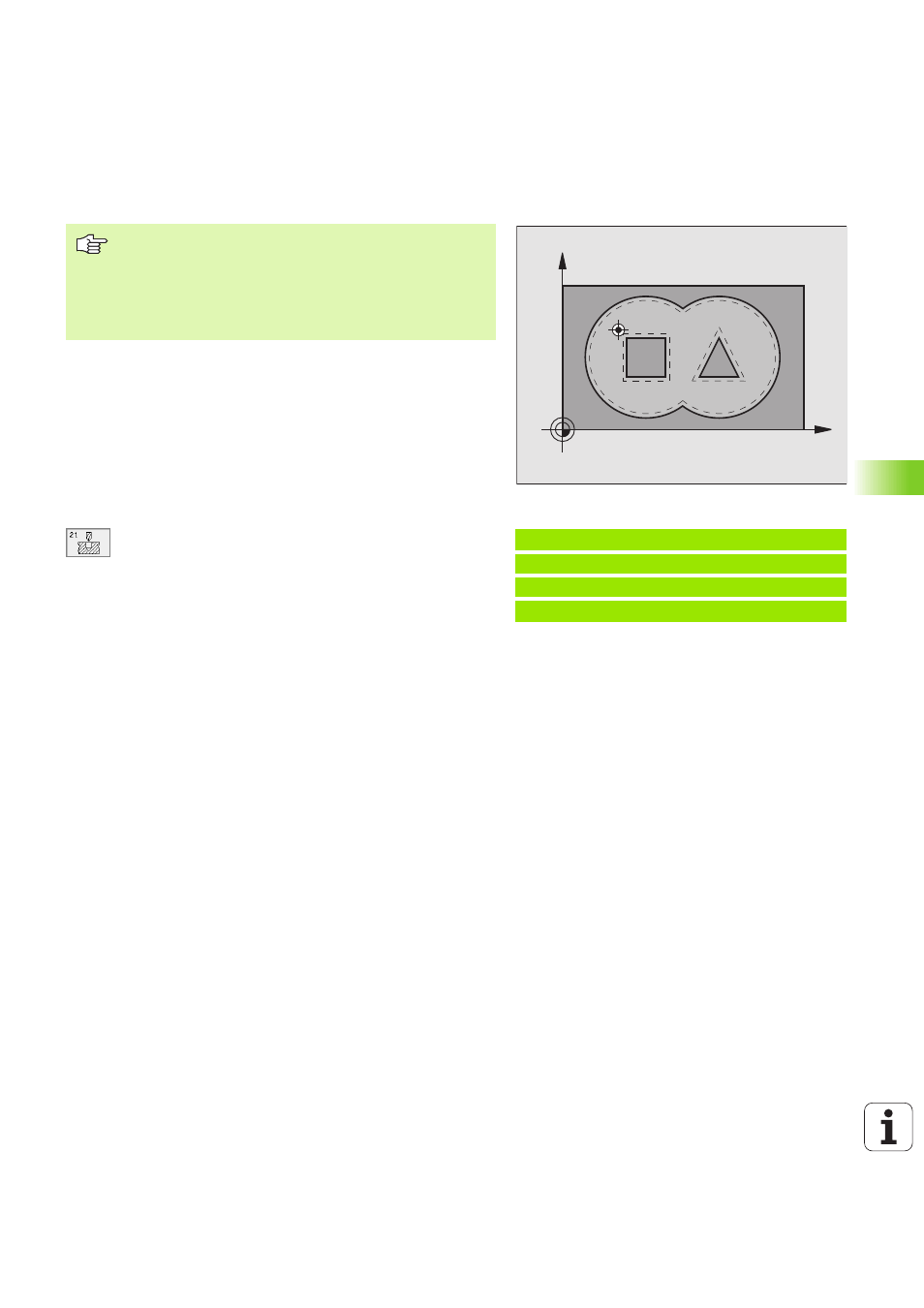

PRETALADRADO (ciclo 21)
Desarrollo del ciclo
Como el ciclo 1 Taladrado en profundidad, véase „Ciclos para el
taladrado, roscado y fresado de roscas”, página 210.
Aplicación
En el ciclo 21 PRETALADRADO, se tiene en cuenta para los puntos de
profundización la sobremedida de acabado lateral y la sobremedida de
acabado en profundidad, así como el radio de la hta. de desbaste. Los
puntos de profundización son además también puntos de partida para
el desbaste.
U U U U Profundidad de pasada Q10 (valor incremental):
Medida según la cual la hta. penetra cada vez en la
pieza (con dirección de mecanizado negativa signo „–“)
U U U U Avance en profundidad Q11: Avance de taladrado en
mm/min
U U U U Número de hta. de desbaste Q13: Número de la her-
ramienta de desbaste
Ejemplo: Frases NC
58 CYCL DEF 21.0 PRETALADRADO
Q10=+5 ;PROFUNDIDAD DE PASADA
Q11=100 ;AVANCE AL PROFUNDIZAR
Q13=1 ;HERRAMIENTA DE DESBASTE
X
Y
En una frase TOOL CALL, el TNC no tiene en cuenta el
valor delta programado DR para el cálculo de los puntos de
profundización.
En los estrechamientos el TNC no puede pretaladrar con
una herramienta más grande que la herramienta de desba-
ste.
