70
4 Programación: Nociones básicas, gestión de ficheros, ayudas de programación, gestión de palets
4.6 Gráfi
c
o
de p
ro
g
ramación

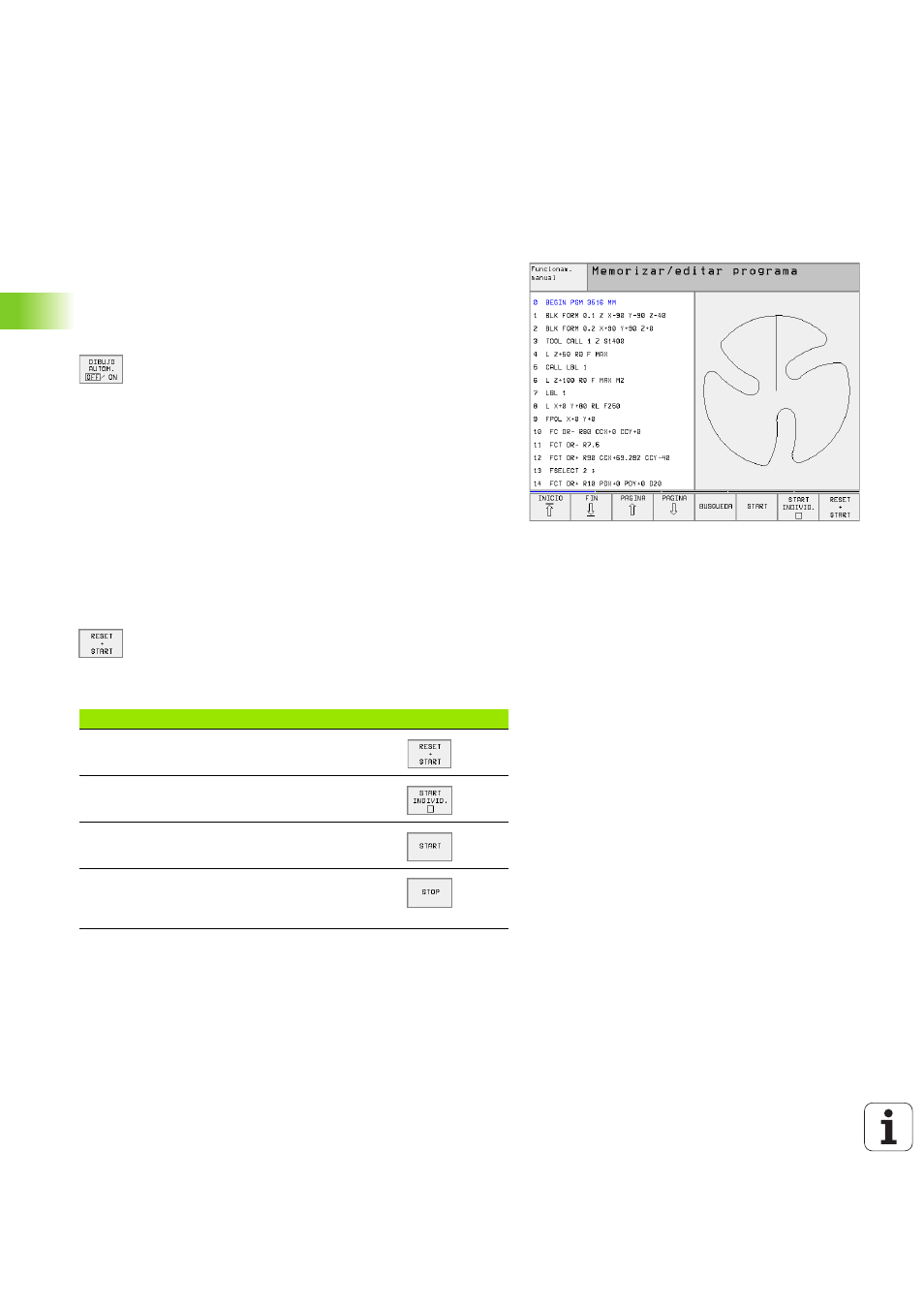

4.6 Gráfico de programación
Desarrollo con y sin gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el contorno
programado con un gráfico de trazos 2D.
U
U
U
U
Para la subdivisión de la pantalla seleccionar el programa a la
izquierda y el gráfico a la derecha: Pulsar la tecla SPLIT SCREEN y
PROGRAMA + GRAFICO
U
U
U
U
Fijar la softkey DIBUJO AUTOMATICO en ON. Mien-
tras se introducen las líneas del programa, el TNC
visualiza cada movimiento programado en la ventana
del gráfico
Si no se desea visualizar el gráfico, se fija la softkey DIBUJO AUTOM.
en OFF.
DIBUJO AUTOM. ON no puede visualizar las repeticiones parciales
del programa.
Realizar el gráfico de programación para un
programa ya existente
U
U
U
U
Seleccionar con las teclas cursoras la frase hasta la cual se quiere
realizar el gráfico o pulsar GOTO y programar directamente el
número de frase deseado
U
U
U
U
Para realizar el gráfico se pulsa la softkey RESET +
START
Otras funciones:
Función
Softkey
Realizar el gráfico de programación completo
Realizar el gráfico de programación por frases
Elaboración completa del gráfico de programa-
ción o completar después de RESET + START
Detener el gráfico de programación. Esta softkey
sólo aparece mientras el TNC realiza un gráfico
de programación
