TNC 426, TNC 430 de HEIDENHAIN 99
5.2 D
a
to
s d
e
la he
rr
amien
ta

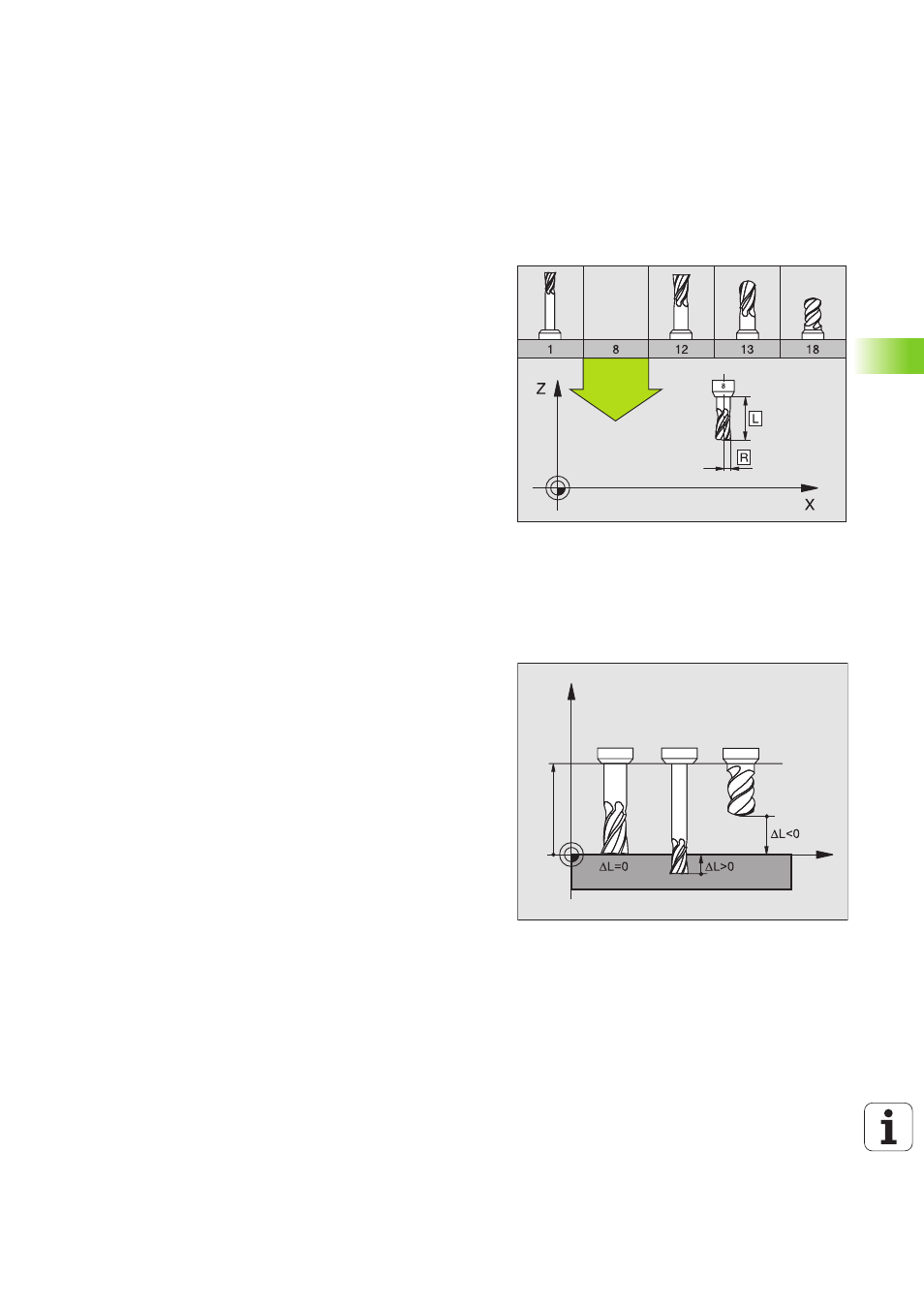

5.2 Datos de la herramienta
Condiciones para la corrección de la herramienta
Normalmente las coordenadas de las trayectorias necesarias, se pro-
graman tal como está acotada la pieza en el plano. Para que el TNC
pueda calcular la trayectoria del punto central de la herramienta, es
decir, que pueda realizar una corrección de la herramienta, deberá
introducirse la longitud y el radio de cada herramienta empleada.
Los datos de la herramienta se pueden introducir directamente en el
programa con la función TOOL DEF o por separado en las tablas de
herramientas. Si se introducen los datos de la herramienta en la tabla,
se dispone de otras informaciones específicas de la herramienta.
Cuando se ejecuta el programa de mecanizado, el TNC tiene en cuenta
todas las informaciones introducidas.
Número y nombre de la herramienta
Cada herramienta se caracteriza con un número del 0 al 254. Cuando
se trabaja con tablas de herramienta, se pueden emplear números
más altos y además adjudicar nombres de herramientas.
La herramienta con el número 0 está determinada como herramienta
cero y tiene la longitud L=0 y el radio R=0. También en las tablas de
herramientas se debe definir la herramienta T0 con L=0 y R=0.
Longitud de la herramienta L
La longitud L de la herramienta se puede determinar de dos formas:
Diferencia entre la longitud de la herramienta y la longitud de una
herramienta cero L0
Signo:
Determinar la longitud:
U U U U Desplazar la herramienta cero a la posición de referencia en el eje de
la herramienta (p.ej. superficie de la pieza con Z=0)
U U U U Fijar la visualización del eje de la hta. a cero (fijar pto. de ref.)
U U U U Cambiar por la siguiente herramienta
U U U U Desplazar la hta. a la misma posición de ref. que la hta. cero
U U U U La visualización del eje de la herramienta indica la diferencia de lon-
gitud respecto a la herramienta cero
U U U U Aceptar el valor con la tecla „Aceptar posición real“ en la frase
TOOL DEF o bien en la tabla de herramientas
Determinar la longitud L con un aparato de ajuste
El valor calculado se introduce directamente en la definición de la her-
ramienta TOOL DEF o en la tabla de herramientas.
L>L0: La herramienta es más larga que la herramienta cero
L<L0: La herramienta es mas corta que la herramienta cero
Z
X
L
0
