Limitaciones durante la ejecución del programa
Cuando el procesador del TNC esté saturado por cálculos muy compli-
cados o por superficies de mecanizado muy grandes, el mecanizado
no se puede simular gráficamente de forma simultánea. Ejemplo: Pla-
neado de la pieza con una herramienta grande. El TNC no prosigue con
el gráfico y visualiza el texto ERROR en la ventana gráfica. Sin embargo
se sigue ejecutando el mecanizado.

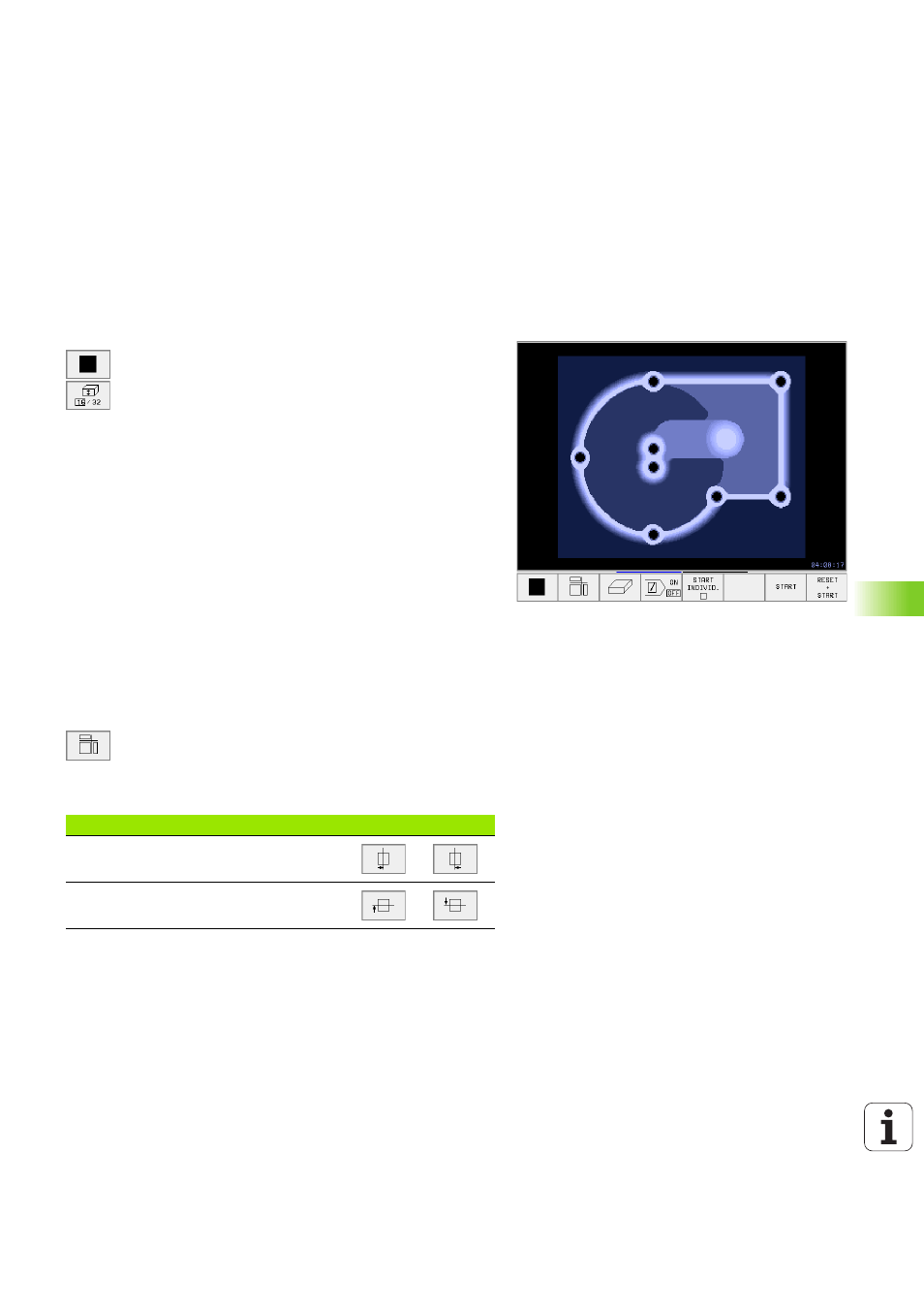

Vista en planta
U U U U Seleccionar con la softkey la vista en planta
U U U U Seleccionar con la softkey el número de niveles de
profundidad (conmutar la carátula): Conmutar entre
16 ó 32 niveles de profundidad; para la representación
en profundidad de este gráfico se tiene:
„Cuando más profundo, más oscuro“
Está simulación es la más rápida.
Representación en tres planos
La representación se realiza en vista en planta con dos secciones,
similar a un plano técnico. Un símbolo en la parte inferior izquierda
indica si la representación corresponde al método de proyección 1 o al
método de proyección 2 según la norma DIN 6, 1ª parte (seleccionable
a través del parámetro MP 7310).
En la representación en 3 planos están disponibles las funciones para
la ampliación de una sección, véase „Ampliación de sección”, página
406.
Además se puede desplazar el plano de la sección mediante softkeys:
U U U U Seleccionar la representación en 3 planos con la soft-
key
U U U U Conmutar la carátula de softkeys hasta que se visuali-
cen las siguientes softkeys:
Durante el desplazamiento se puede observar en la pantalla la posición
del plano de la sección.
Coordenadas de la línea de la sección
El TNC visualiza abajo en la ventana del gráfico las coordenadas de la
línea de la sección, referidas al punto cero de la pieza. Sólo se visuali-
zan las coordenadas en el plano de mecanizado. Esta función se activa
con el parámetro de máquina 7310.
Función Softkeys
Desplazar el plano de la sección vertical
hacia la dcha. o hacia la izq.
Desplazar el plano de la sección horizontal
hacia arriba o hacia abajo
