328 8 Programación: Ciclos
8.8 Lo
s c
ic
los
par
a
la tr
as
lació
n
d
e
co
or
d
e
na
das

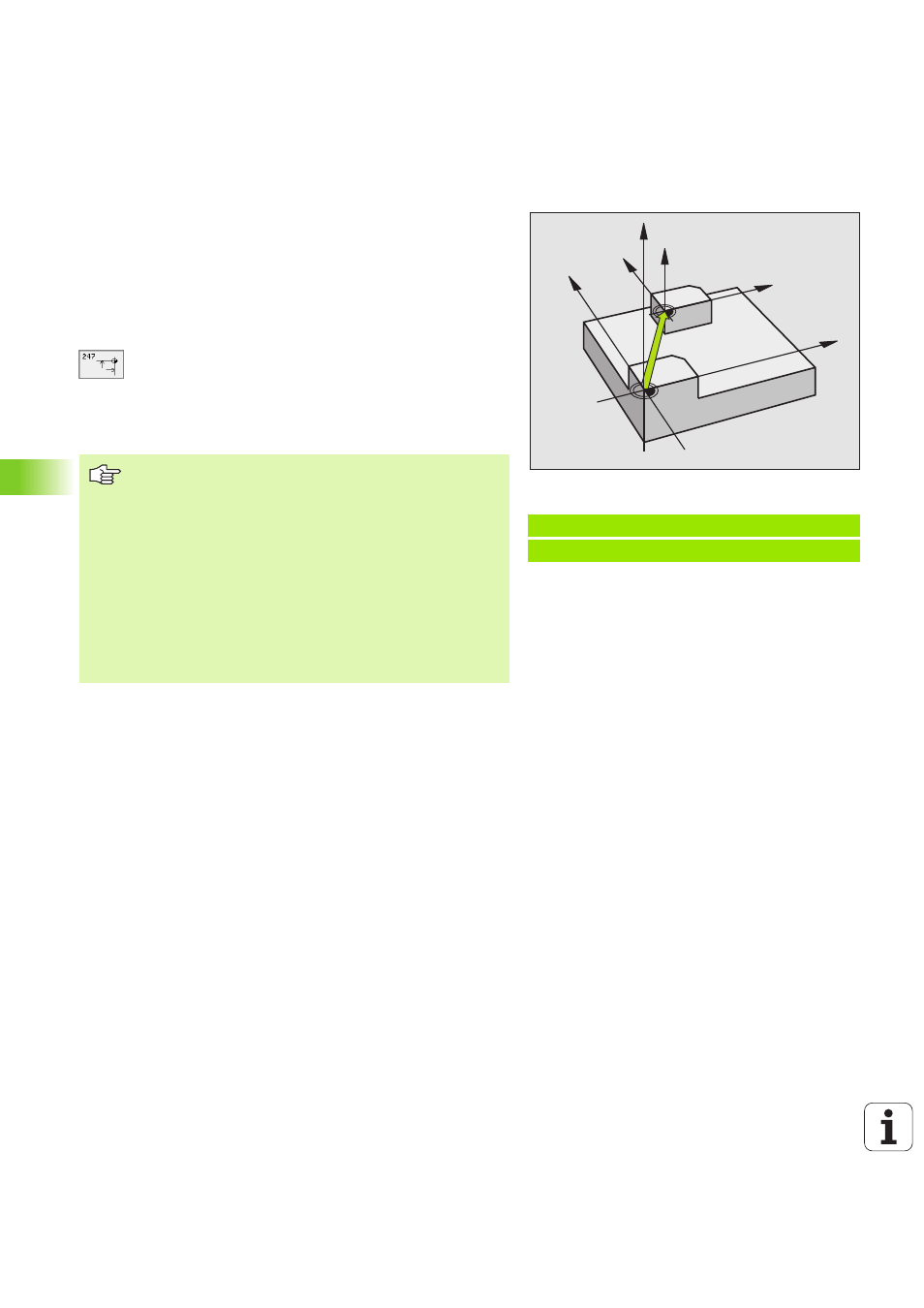

FIJACION DEL PUNTO DE REFERENCIA (ciclo 247)
Con el ciclo FIJAR PUNTO REF. se puede activar un punto cero defi-
nido en una tabla de puntos cero como nuevo punto de referencia.
Activación
Después de la definición del ciclo FIJAR PUNTO REF. todas las coor-
denadas y desplazamientos del punto cero (absolutas e incrementa-
les) se refieren al nuevo punto de referencia fijado. También se pue-
den fijar puntos de referencia en ejes giratorios.
U U U U Nº para pto. de ref.? : Indicar el nº del punto de refe-
rencia en la tabla de puntos cero
Anulación
Programando la función auxiliar M104 se activa de nuevo el último
punto de referencia fijado en el modo de funcionamiento manual.
Ejemplo: Frases NC
13 CYCL DEF 247 FIJAR PTO. REF.
Q339=4 ;Nº DEL PTO. DE REF.
Z
Z
X
X
Y
Y
El TNC sólo puede fijar el punto de ref. en los ejes que
están activados en la tabla de puntos cero. Un eje que no
existe en el TNC pero que se visualiza como columna en la
tabla de puntos cero, genera un aviso de error.
El ciclo 247 interpreta siempre los valores memorizados
en la tabla de puntos cero como coordenadas referidas al
punto cero de la máquina. No influye en ello el parámetro
de máquina 7475.
Cuando se utiliza el ciclo 247 no se puede entrar al pro-
grama con la función Avance hasta una frase.
En el modo de funcionamiento Test del programa no se
puede activar el ciclo 247.
