238 8 Programación: Ciclos
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

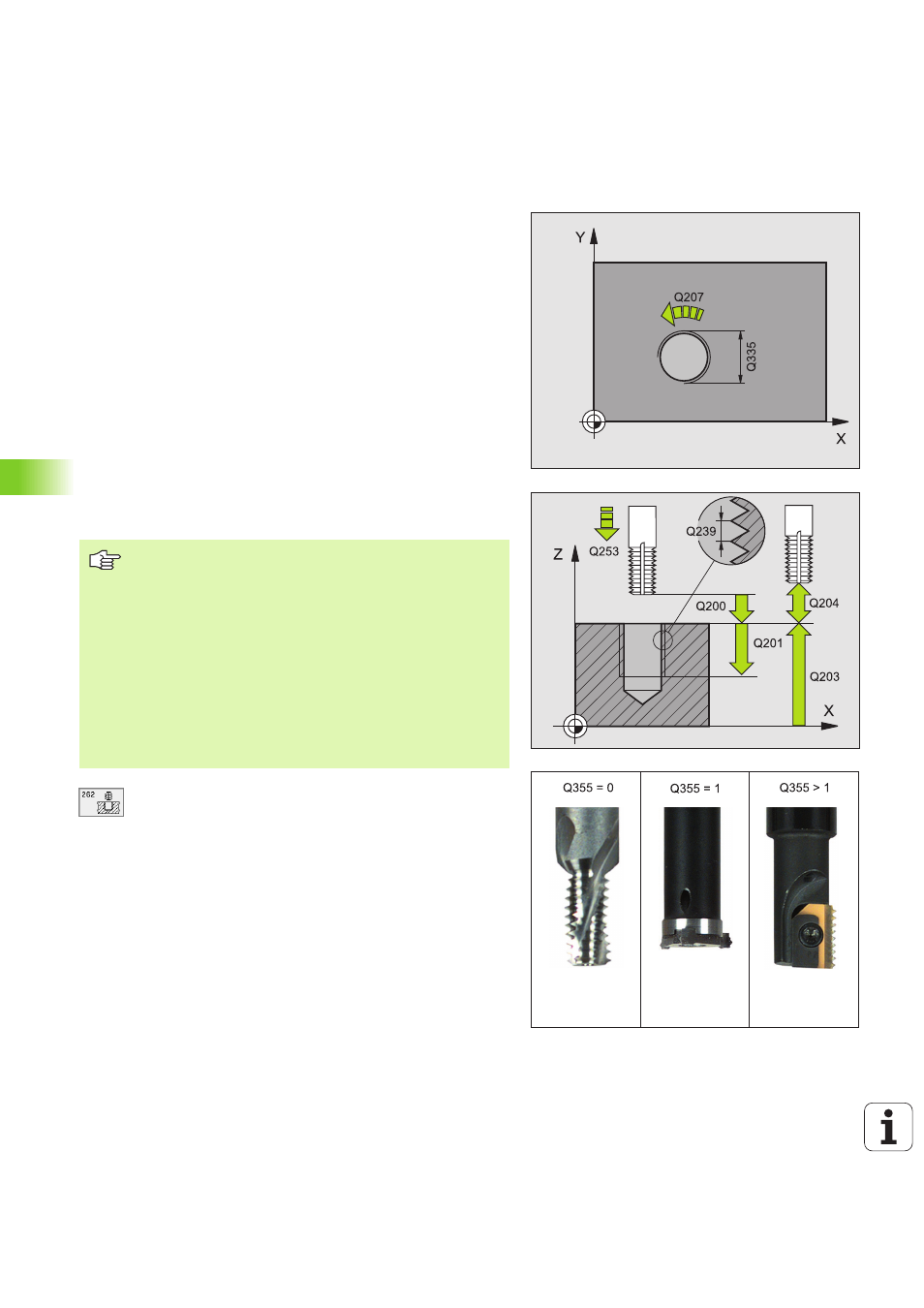

FRESADO DE ROSCA (ciclo 262)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad programada sobre la superficie
de la pieza
2 La hta. se desplaza con el avance programado posicionamiento
previo sobre el plano de partida, que se obtiene del signo del paso
de roscado, del tipo de fresado y del número de pasos para repasar
3 A continuación la hta. se desplaza tangencialmente en un movi-
miento helicoidal al diámetro de la rosca Para ello, antes del movi-
miento de aproximación helicoidal se realiza un movimiento de
compensación del eje de la herramienta, para poder comenzar con
la trayectoria del roscado sobre el plano inicial programado
4 Dependiendo del parámetro para el repaso, la hta. fresa la rosca en
un movimiento helicoidal, con varios o con un movimiento
contínuo
5 Después la hta. sale tangencialmente desde el contorno al punto
de partida en el plano de mecanizado
6 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la distan-
cia de seguridad o – si se ha programado – a la 2ª distancia de
seguridad
U U U U Diámetro nominal Q335: Diámetro nominal de la rosca
U U U U Paso de roscado Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+ = rosca a derechas
– = rosca a izquierdas
U U U U Profundidad de la rosca Q201 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
rosca
U U U U Repasar Q355: Número de pasos de roscado según
los cuales se desplaza la hta., véase la figura abajo a
la derecha
0 = una hélice de 360° a la profundidad de la rosca
1 = hélice contínua en toda la longitud de la rosca
>1 = varias trayectorias helicoidales con aproximación
y salida, entre las cuales el TNC desplaza la hta. según
el valor de Q355 por el paso
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto ini-
cial (centro del taladro) en el plano de mecanizado con cor-
rección de radio R0.
El signo del parámetro profundidad de roscado determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
El movimiento de aproximación al diámetro nominal de la
rosca se efectua en un semicírculo desde el centro . Si el
diámetro de la herramienta es 4 veces el paso de roscado
menor al diámetro nominal de la rosca, se realiza un posi-
cionamiento previo lateral.
