TNC 426, TNC 430 de HEIDENHAIN 37
4.
1 No
cio
n
es b
á
sicas

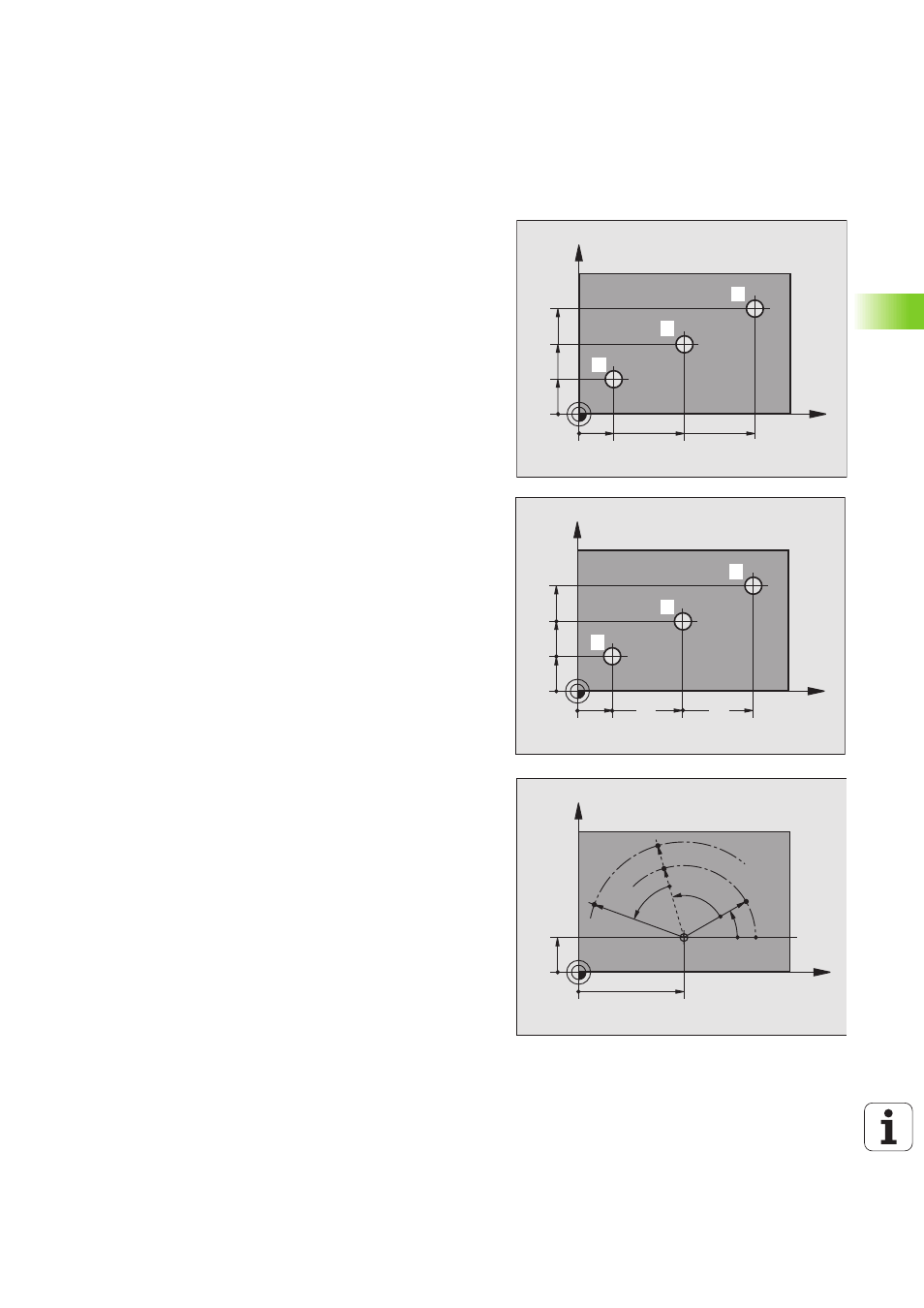

Posiciones absolutas e incrementales de la pieza
Posiciones absolutas de la pieza
Cuando las coordenadas de una posición se refieren al punto cero de
coordenadas (origen), dichas coordenadas se caracterizan como abso-
lutas. Cada posición sobre la pieza está determinada claramente por
sus coordenadas absolutas.
Ejemplo 1: Taladros en coordenadas absolutas
Posiciones incrementales de la pieza
Las coordenadas incrementales se refieren a la última posición pro-
gramada de la herramienta, que sirve como punto cero (imaginario)
relativo. De esta forma, en la elaboración del programa las coordena-
das incrementales indican la cota entre la última y la siguiente posición
nominal, según la cual se deberá desplazar la herramienta. Por ello se
denomina también cota relativa.
Una cota incremental se caracteriza con una „I“ delante de la denomi-
nación del eje.
Ejemplo 2: Taladros en coordenadas incrementales
Coordenadas absolutas del taladro 4
X = 10 mm
Y = 10 mm
Coordenadas polares absolutas e incrementales
Las coordenadas absolutas se refieren siempre al polo y al eje de refe-
rencia angular.
Las coordenadas incrementales se refieren siempre a la última posi-
ción de la herramienta programada.
Taladro 1 Taladro 2 Taladro 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
Taladro 5 , referido a 4 Taladro 6 , referido a 5
X = 20 mm X = 20 mm
Y = 10 mm Y = 10 mm
X
Y
30
20
50 30 10
10
11
13
12
X
Y
20
10
10
20
10
10
14
15
16
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
