TNC 426, TNC 430 de HEIDENHAIN 151
6.5 Tip
o
s de tr
a
y
ect
o
ri
a – Coo
rden
a
das p
o
lar
e
s

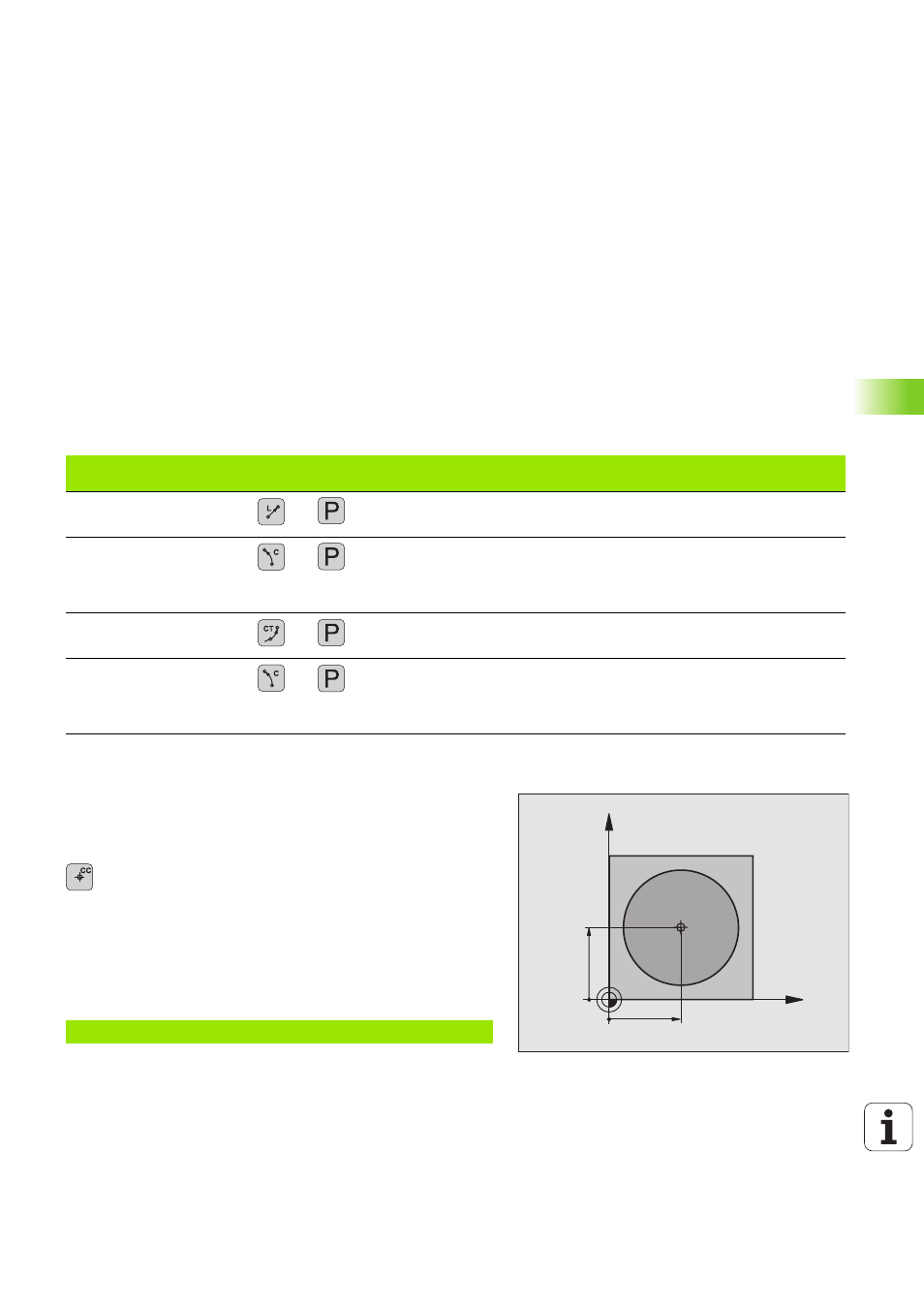

6.5 Tipos de trayectoria –
Coordenadas polares
Resumen
Con las coordenadas polares se determina una posición mediante un
ángulo PA y una distancia PR al polo CC anteriormente definido (véase
„Nociones básicas”, página 158).
Las coordenadas polares se utilizan preferentemente para:
n
Posiciones sobre arcos de círculo
n Planos de la pieza con indicaciones angulares, p.ej. círculos de tala-
dros
Resumen de los tipos de trayectoria con coordenadas polares
Origen de coordenadas polares: Polo CC
El polo CC se puede determinar en cualquier posición del programa de
mecanizado, antes de indicar las posiciones con coordenadas polares.
Para determinar el polo se procede igual que para la programación del
punto central del círculo CC.
U U U U Coordenadas CC: Introducir las coordenadas cartesia-
nas para el polo
Para aceptar la última posición programada: No intro-
ducir ninguna coordenada.El polo CC se determina
antes de programar las coordenadas polares. Pro-
gramar el polo CC sólo en coordenadas cartesianas.
El polo CC permanece activado hasta que se deter-
mina un nuevo polo.
Ejemplo de frases NC
Función
Tecla de la
trayectoria
Movimiento de la hta. Introducciones precisas
Recta LP + Recta Radio polar, ángulo polar del pto.
final de la recta
Arco de círculo CP + Trayectoria circular alrededor del
punto central del círculo/Polo CC
para el punto final del arco de cír-
culo Ángulo polar del punto final del
círculo, sentido de giro
Arco de círculo CTP + Trayectoria circular tangente al
tramo anterior del contorno Radio polar, ángulo polar del
punto final del círculo
Hélice + Superposición de una trayectoria
circular con una recta Radio polar, ángulo polar del
punto final del círculo, coordena-
das del pto. final en el eje de la
hta.
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
