HEIDENHAIN TNC 426 (280 476) Manual del usuario
Página 170
144
6 Programación: Programación de contornos
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
tesia
nas

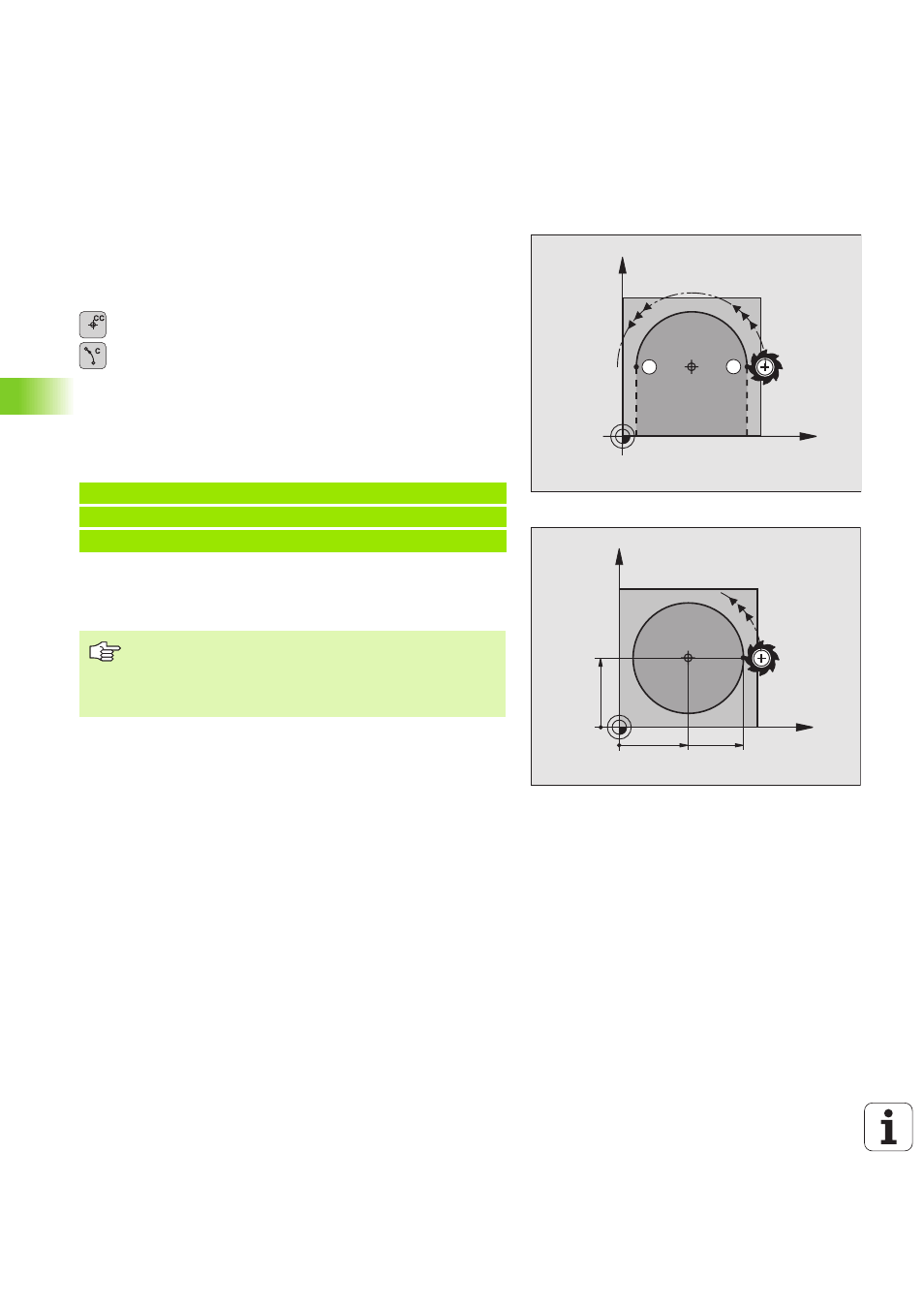

Trayectoria circular C alrededor del punto central
del círculo CC
Antes de programar la trayectoria circular C hay que determinar el cen-
tro del círculo CC. La última posición de la herramienta programada
antes de la frase C, es el punto de partida de la trayectoria circular.
U
U
U
U
Desplazar la hta. sobre el pto. de partida de la trayectoria circular
U
U
U
U
Coordenadas
del punto central del círculo
U
U
U
U
Coordenadas
del punto final del arco de círculo
U
U
U
U
Sentido de giro DR
Si es preciso:
U
U
U
U
Avance F
U
U
U
U
Función auxiliar M
Ejemplo de frases NC
Círculo completo
Para el punto final se programan las mismas coordenadas que para el
punto de partida.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introd.: Hasta 0,016 mm (selección en
MP7431)
S
E
X
Y
CC
X
Y
25
45
25
CC
