118 5 Programación: Herramientas
5.4 Co
rr
ecció
n
tr
idimen
sio
n
al d
e la he
rr
amien
ta

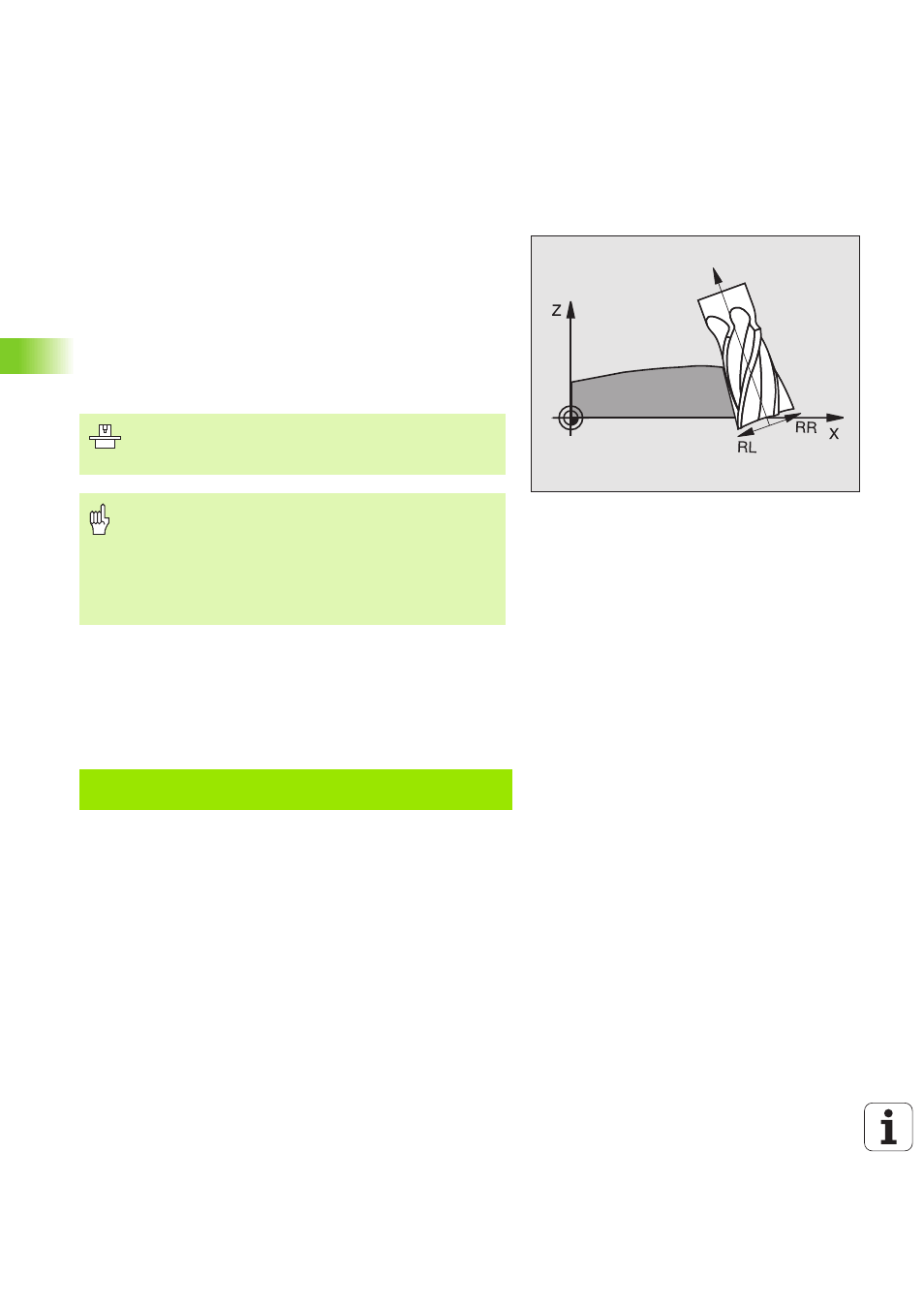

Peripheral Milling: Corrección de radio 3D con
orientación de la hta.
El TNC desplaza la herramienta perpendicular a la dirección del movi-
miento y a la dirección de la herramienta según la suma de los valores
delta DR (tabla de herramientas y TOOL CALL). La dirección de la correc-
ción se determina con la corrección de radio RL/RR (véase la figura
arriba a la derecha, dirección de movimiento Y+). Para que el TNC
pueda alcanzar la orientación de la hta. indicada, debe activarse la
función auxiliar M128 (véase „Mantener la posición de la hta. durante el
posicionamiento de ejes basculantes (TCPM*): M128” en página 194).
Entonces el TNC posiciona automáticamente los ejes giratorios de la
máquina de forma que la herramienta alcance la orientación indicada
con la corrección activada.
La orientación de la hta. se puede definir de dos formas:
n En la frase LN mediante la indicación de los componentes TX, TY y
TZ
n En la frase L mediante la indicación de las coordenadas de los ejes
giratorios
Ejemplo:Formato de frase con orientación de la herramienta
El TNC no puede posicionar automáticamente los ejes
giratorios en todas las máquinas. Rogamos consulten el
manual de su máquina.
¡Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen de
desplazamiento limitado, pueden aparecer movimientos
en los posicionamientos automáticos, que precisen por
ejemplo, un giro de 180° de la mesa. Rogamos presten
atención al peligro de colisión del cabezal con la pieza o
con el medio de sujeción.
1 LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN : Recta con corrección 3D
X, Y, Z : Coordenadas del punto final de la recta corregidas
TX, TY, TZ : Componentes del vector normal para la orientación de
la hta.
F : Avance
M : Función auxiliar
