TNC 426, TNC 430 de HEIDENHAIN 255
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

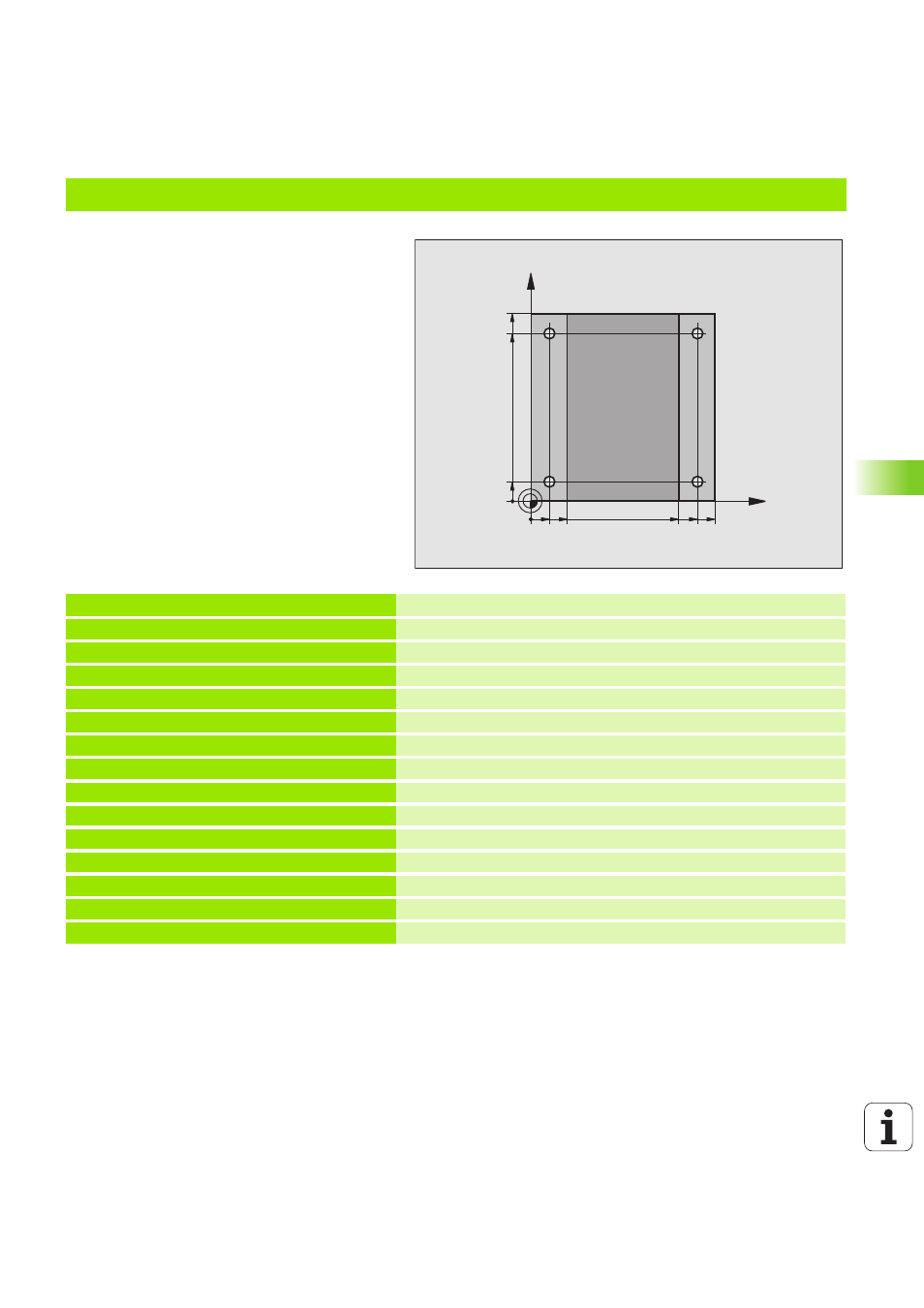

Ejemplo: Ciclos de taladrado
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3 Definición de la herramienta
4 TOOL CALL 1 Z S4500 Llamada a la herramienta
5 L Z+250 R0 F MAX Retirar la herramienta
6 CYCL DEF 200 TALADRADO Definición del ciclo
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;F AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;T. ESPERA ARRIBA
Q203=-10 ;COORD. SUPERFICIE
Q204=20 ;2º DIST. SEGURIDAD
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
X
Y
20
10
100
100
10
90
90 80
