312 8 Programación: Ciclos
8.6 Ciclos SL

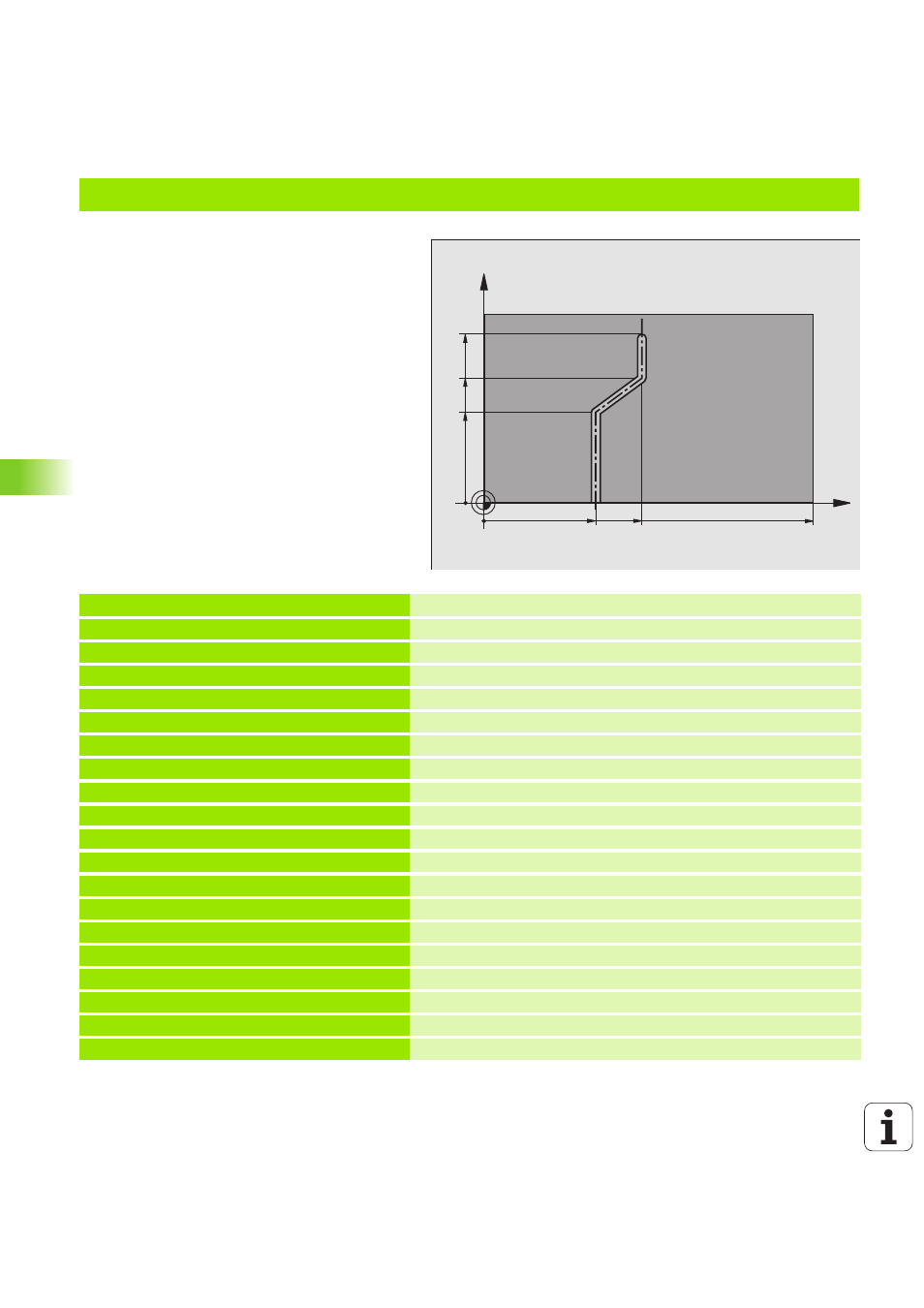

Ejemplo: lateral del cilindro con ciclo 28
Indicacíón:
n
Cilindro sujeto en el centro de la mesa girato-
ria
n
El punto de ref. está en el centro de la mesa
giratoria
n Descripción de la trayectoria de punto medio
en subprograma de contorno
0 BEGIN PGM C28 MM
1 TOOL DEF 1 L+0 R+3,5 Definición de la herramienta
2 TOOL CALL 1 Y S2000 Llamada a la hta. , eje de la hta. Y
3 L Y+250 R0 FMAX Retirar la herramienta
4 L X+0 R0 FMAX Posicionanar la hta. sobre el centro de la mesa giratoria
5 CYCL DEF 14.0 CONTORNO Determinar el subprograma del contorno
6 CYCL DEF 14.1 LABEL 1 DEL CONTORNO
7 CYCL DEF 28.0 SUPERFICIE CILINDRICA Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DISTANCIA DE SEGURIDAD
Q10=4 ;PASO DE PROFUNDIZACIÓN
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE FRESADO
Q16=25 ;RADIO
Q17=1 ;MODO ACOTACION
Q20=10 ;ANCHO DE LA RANURA
8 L C+0 R0 F MAX M3 Posicionamiento previo de la mesa giratoria
9 CYCL CALL Llamada al ciclo
10 L Y+250 R0 F MAX M2 Retirar la herramienta, final del programa
C
Z
157
52.5
40
35
60
70
