Tabla de posiciones para cambiador de herramientas – HEIDENHAIN TNC 426 (280 476) Manual del usuario
Página 132
106
5 Programación: Herramientas
5.2 D
a
to
s d
e
la he
rr
amien
ta

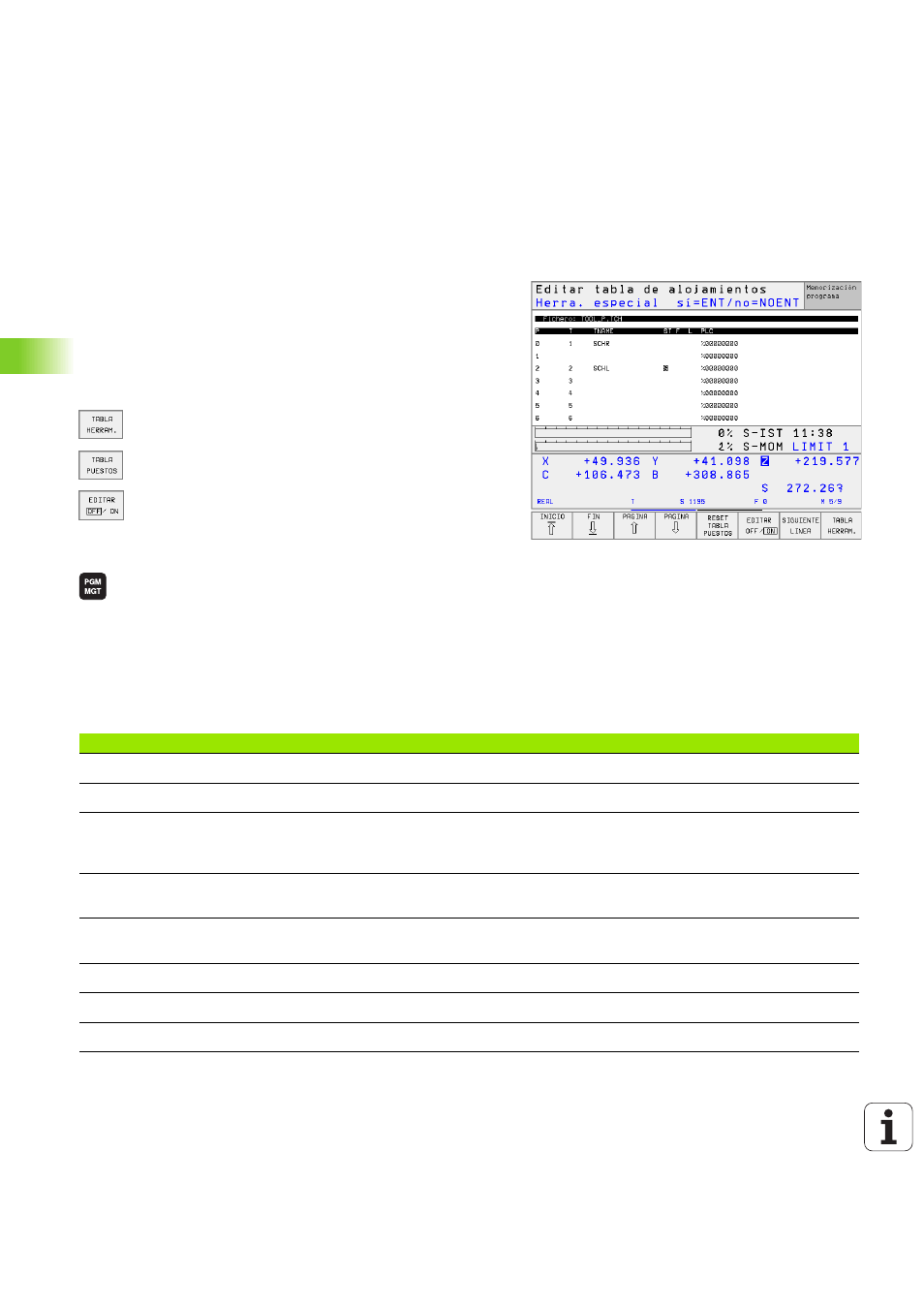

Tabla de posiciones para cambiador de
herramientas
Para el cambio automático de herramientas se precisa la tabla de posi-
ciones TOOL_P.TCH. El TNC gestiona varias tablas de posiciones con
ficheros con cualquier nombre. La tabla de posiciones que se quiere
activar para la ejecución del programa, se selecciona en un modo de
funcionamiento de ejecución de programa a través de la gestión de
ficheros (estado M). Para poder gestionar en una tabla de posiciones
varios almacenes (indexar nº de posición), se fijan MP7621.0 a
MP7261.3 distinto de 0.
Edición de una tabla de posiciones en un modo de funciona-
miento de ejecución del programa
U
U
U
U
Para selecionar la tabla de herramientas se pulsa la
softkey TABLA HTAS.
U
U
U
U
Para seleccionar la tabla de posiciones se pulsa la soft-
key TABLA POSIC.
U
U
U
U
Fijar la softkey EDITAR en ON
Seleccionar la tabla de posiciones en el modo de funcionamiento
Memorizar/editar programa
U
U
U
U
Llamada a la gestión de ficheros
U
U
U
U
Para visualizar los tipos de ficheros se pulsa la softkey
SELEC. TIPO
U
U
U
U
Para visualizar los ficheros del ticpo .TCH se pulsa la
softkey TCH FILES (segunda carátula de softkeys)
U
U
U
U
Seleccionar un fichero o introducir el nombre de un
fichero nuevo. Se confirma con la tecla ENT o con la
softkey SELEC.
Abrev.
Introducciones
Diálogo
P
Nº de posición de la hta. en el almacén de htas.
–
T
Número de la herramienta
Número de hta. ?
ST
La herramienta es una hta. especial (ST: para Special Tool = en inglés hta.
gemela); si la hta. especial ocupa posiciones delante y detrás de su posición,
deben bloquearse dichas posiciones en la columna L (estado L)
Herramienta especial ?
F
Devolver la hta. siempre a la misma posición en el almacén (F: para Fixed = en
inglés fija)
Posición fija? Si = ENT /
No = NO ENT
L
Bloquear la posición (L: de Locked = en inglés bloqueado, véase también la
columna ST)
Posición bloqueada si =
ENT / no = NO ENT
PLC
Información sobre esta posición de la herramienta para transmitir al PLC
Estado del PLC ?
TNAME
Visualización del nombre de la hta. en TOOL.T
–
DOC
Visualización del comentario sobre la herramienta de TOOL.T
–
