TNC 426, TNC 430 de HEIDENHAIN 325
8.8 Lo
s c
ic
los
par
a
la tr
as
lació
n
d
e
co
or
d
e
na
das

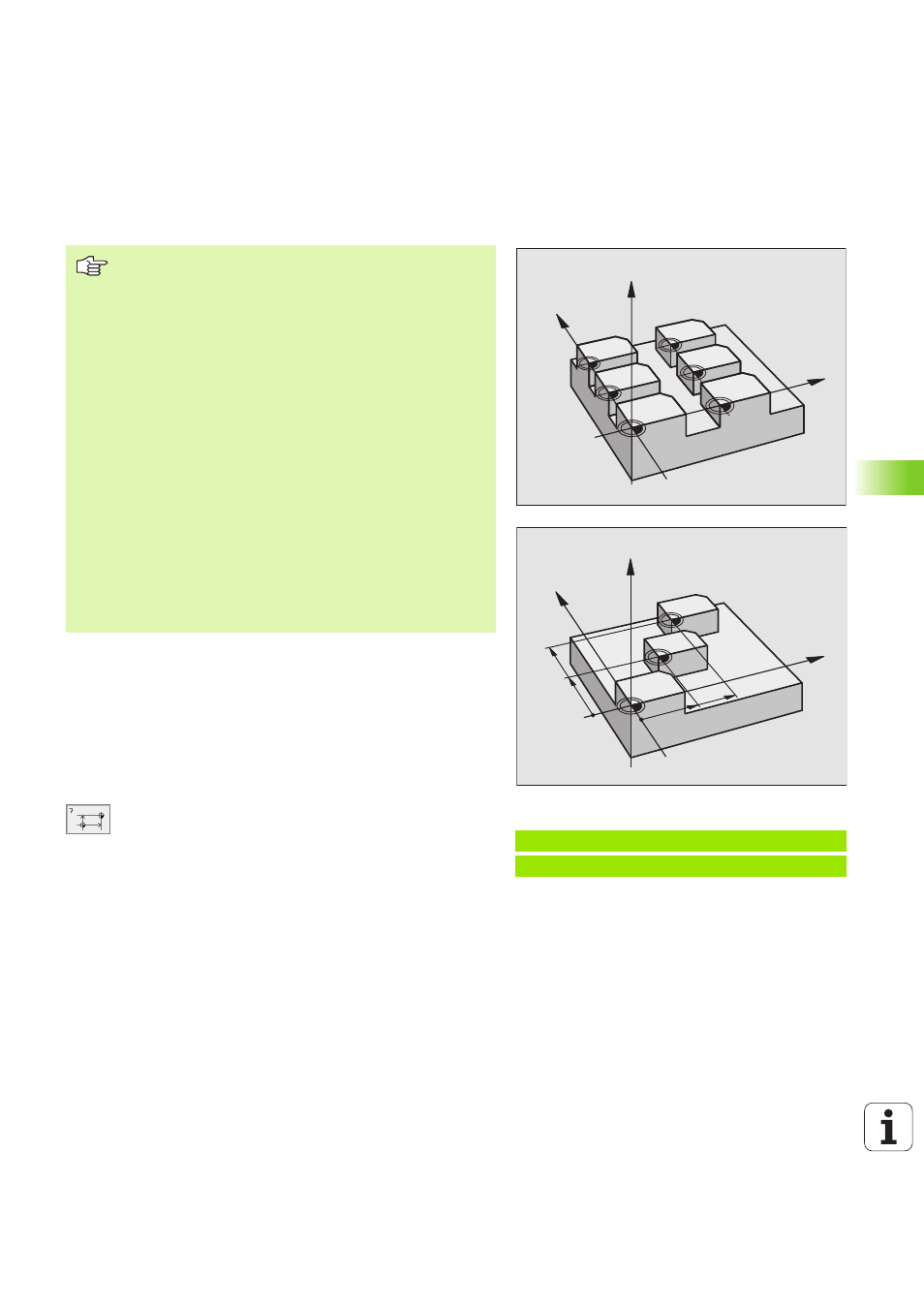

Desplazamiento del PUNTO CERO con tablas de
cero piezas (ciclo 7)
Empleo
Fijar tablas de puntos cero p.ej. en pasos
n
de mecanizado que se repiten con frecuencia en diferentes posicio-
nes de la pieza o
n cuando se utiliza a menudo el mismo desplazamiento de punto cero
Dentro de un programa los puntos cero se pueden programar directa-
mente en la definición del ciclo o bien se pueden llamar de una tabla
de puntos cero.
U U U U Desplazamiento : Introducir el número del punto cero
de la tabla de puntos cero o parámetro Q; cuando se
programa un parámetro Q, se activa el nº del punto
cero memorizado en el parámetro Q
Anulación
n Desde la tabla de puntos cero se llama a un desplazamiento con las
coordenadas
X=0; Y=0 etc.
n El desplazamiento a las coordenadas X=0; Y=0 etc. se llama directa-
mente con una definición del ciclo
Ejemplo: Frases NC
77 CYCL DEF 7.0 PUNTO CERO
78 CYCL DEF 7.1 #5
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Cuando se utilizan desplazamientos del punto cero con tab-
las de puntos cero, se emplea la función SEL TABLE, para
poder activar la tabla de puntos cero deseada desde el pro-
grama NC.
Si se trabaja sin SEL-TABLE entonces hay que activar la
tabla de puntos cero deseada antes del test o la ejecución
del programa (también válido para el gráfico de programa-
ción):
n Al seleccionar la tabla deseada para el test del programa
en el modo de funcionamiento Test del programa medi-
ante la gestión de ficheros: En la tabla aparece el estado S
n
Al seleccionar la tabla deseada para la ejecución del pro-
grama en un modo de funcionamiento de Ejecución del
programa mediante la gestión de ficheros, en la tabla apa-
rece el estado M
Los puntos cero de la tabla de cero piezas se pueden referir
al punto de referencia actual o al punto cero de la máquina
(depende del parámetro de máquina 7475)
Los valores de las coordenadas de las tablas de cero piezas
son exclusivamente absolutas.
Sólo se pueden añadir nuevas líneas al final de la tabla.
