MANDRINADO (ciclo 202)

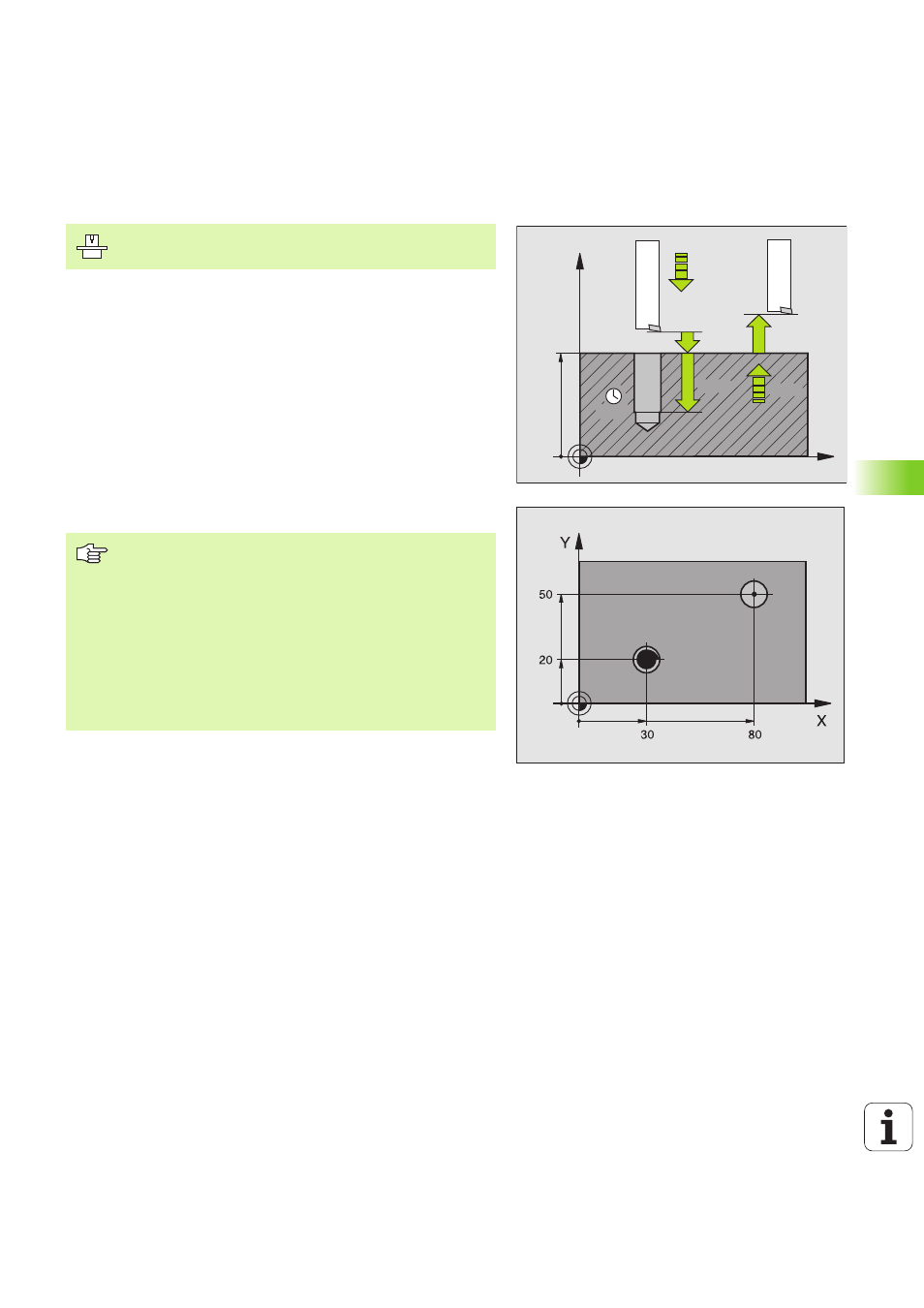

1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance de taladrado hasta la profundidad pro-
gramada
3 En la base del taladro la hta. espera – si se ha programado – con el
cabezal girando para el desahogo de viruta
4 A continuación el TNC realiza una orientación del cabezal sobre
la posición 0°
5 Si se ha seleccionado el desplazamiento libre, el TNC se desplaza
0,2 mm hacia atrás en la dirección programada (valor fijo)
6 A continuación el TNC retira la hta. con el avance de retroceso a la
distancia de seguridad y desde allí – si se ha programado – con
FMAX a la 2ª distancia de seguridad. Cuando Q214=0 el retroceso
se realiza a la pared del taladro
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto ini-
cial (centro del taladro) en el plano de mecanizado con cor-
rección de radio R0.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Al final del ciclo, el TNC vuelve a conectar el estado del
refrigerante y del cabezal que estaba activado antes de la
llamada al ciclo.
