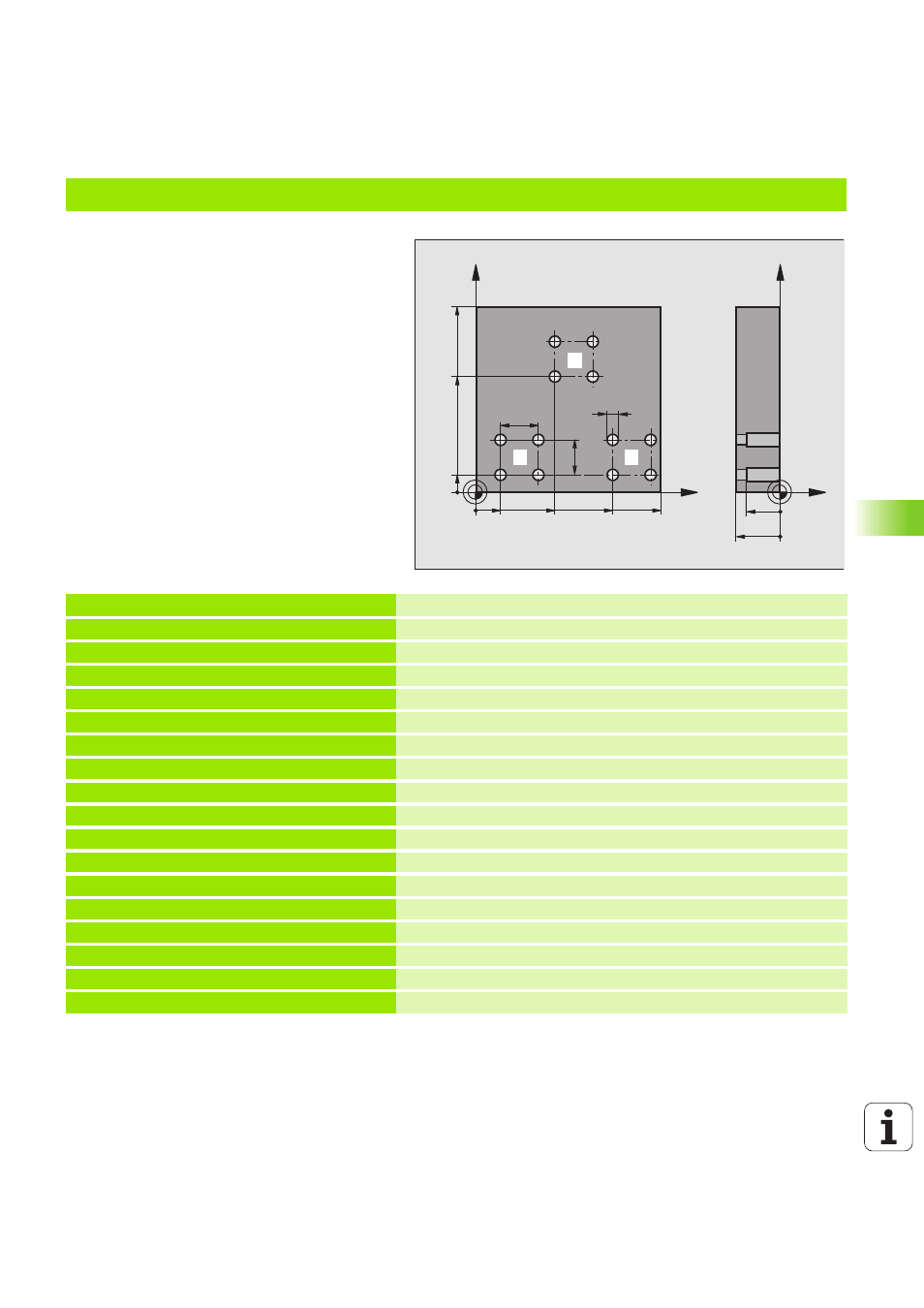

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa
n
Programación de los ciclos de mecanizado en el
programa principal
n
Llamada a la figura de taladros completa
(subprograma 1)
n Aproximación al grupo de taladros en el
subprograma 1, llamada al grupo de taladros
(subprograma 2)
n Programar sólo una vez el grupo de taladros en
el subprograma 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4 Definición de la hta. Broca de centraje
4 TOOL DEF 2 L+0 R+3 Definición de la hta. Taladro
5 TOOL DEF 3 L+0 R+3,5 Definición de la hta. Escariador
6 TOOL CALL 1 Z S5000 Llamada a la hta. Broca de centraje
7 L Z+250 R0 F MAX Retirar la herramienta
8 CYCL DEF 200 TALADRADO Definición del ciclo Centraje
Q200=2 ; DISTANCIA SEGURIDAD
Q201=-3 ; PROF.
Q206=250 ; F APROXIMACION EN PROFUNDIDAD
Q202=3 ; PASO PROFUNDIZACION
Q210=0 ; T.ESPERA ARRIBA
Q203=+0 ; COORD. SUPERFICIE
Q204=10 ; 2ª DIST. SEGURIDAD
Q211=0.25 ; T. ESPERA ABAJO
9 CALL LBL 1 Llamada al subprograma 1 para la figura completa de taladros
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1 2
1 1 3 1
