292 8 Programación: Ciclos
8.6 Ciclos SL
DATOS DEL CONTORNO (ciclo 20)
En el ciclo 20 se programa la información del mecanizado para los sub-
programas con los contornos parciales.
U U U U Profundidad de fresado Q1 (valor incremental):
Distancia superficie de la pieza – base de la cajera.
U U U U Solapamiento de trayectorias Factor Q2: Q2 x radio
de la hta. da como resultado la aproximación lateral k.
U U U U Sobremedida de acabado lateral Q3 (valor incremen-
tal): Sobremedida de acabado en el plano de mecani-
zado.
U U U U Sobremedida de acabado en profundidad Q4 (valor
incremental): Sobremedida de acabado para la pro-
fundidad.
U U U U Coordenadas de la superficie de la pieza Q5 (valor
absoluto): Coordenada absoluta de la superficie de la
pieza
U U U U Distancia de seguridad Q6 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
U U U U Altura de seguridad Q7 (valor absoluto): Altura abso-
luta, en la cual no se puede producir ninguna colisión
con la pieza (para posicionamiento intermedio y retro-
ceso al final del ciclo)
U U U U Radio de redondeo interior Q8: Radio de redondeo
en las „esquinas“ interiores; El valor programado se
refiere a la trayectoria del centro de la hta.
U U U U Sentido de giro? Sentido horario = -1 Q9: Direc-
ción de mecanizado para cajeras
n en sentido horario (Q9 = -1 contramarcha para
cajera e isla)
n en sentido antihorario (Q9 = +1 sentido sincroni-
zado para cajera e isla)
En una interrupción del programa se pueden comprobar y si es preciso
sobreescribir los parámetros del mecanizado.
Ejemplo: Frases NC
57 CYCL DEF 20.0 DATOS DEL CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO TRAYECTORIA
Q3=+0.2 ;SOBREMEDIDA LATERAL
Q4=+0.1 ;SOBREMEDIDA PROFUNDIDAD
Q5=+30 ;COORD. SUPERFICIE PIEZA
Q6=2 ;DIST. SEGURIDAD
Q7=+80 ;ALTURA DE SEGURIDAD
Q8=0.5 ;RADIO DE REDONDEO
Q9=+1 ;SENTIDO DE GIRO

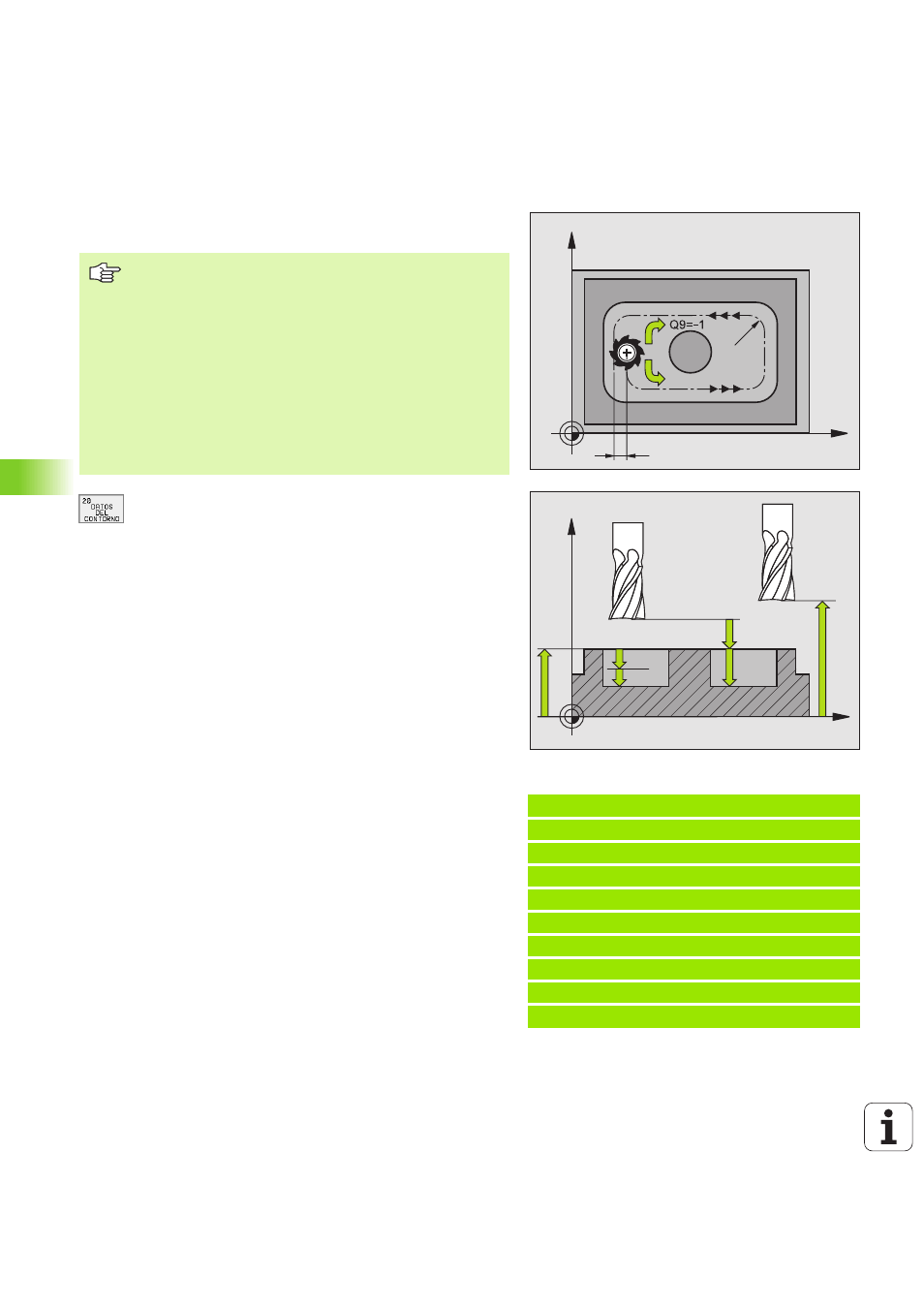

X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Antes de la programación debe tenerse en cuenta
El ciclo 20 se activa a partir de su definición, es decir se
activa a partir de su definición en el pgm de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0 el TNC no ejecuta el ciclo.
La información sobre el mecanizado indicada en el ciclo 20
es válida para los ciclos 21 a 24.
Cuando se emplean ciclos SL en programas con paráme-
tros Q, no se pueden utilizar los parámetros Q1 a Q19
como parámetros del programa.
