308 8 Programación: Ciclos
8.6 Ciclos SL

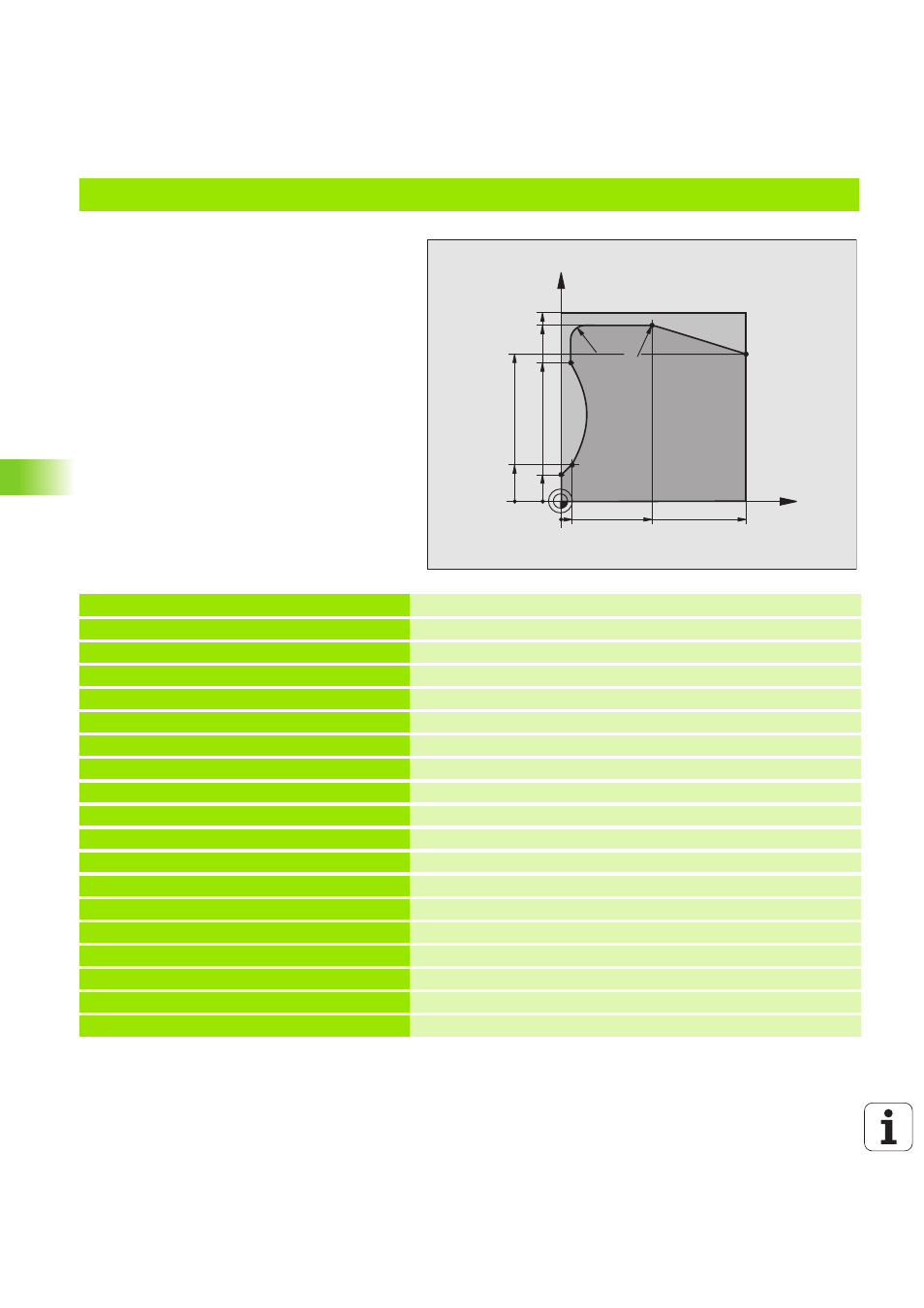

Ejemplo: Trazado del contorno
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definición de la herramienta
4 TOOL CALL 1 Z S2000 Llamada a la herramienta
5 L Z+250 R0 F MAX Retirar la herramienta
6 CYCL DEF 14.0 CONTORNO Determinar el subprograma del contorno
7 CYCL DEF 14.1 LABEL CONTORNO 1
8 CYCL DEF 25.0 TRAZADO CONTORNO Determinar los parámetros del mecanizado
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q5=+0 ;COORD. SUPERFICIE PIEZA
Q7=+250 ;ALTURA DE SEGURIDAD
Q10=5 ;PASO DE PROFUNDIZACIÓN
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=200 ;AVANCE FRESADO
Q15=+1 ;TIPO DE FRESADO
9 CYCL CALL M3 Llamada al ciclo
10 L Z+250 R0 F MAX M2 Retirar la herramienta, final del programa
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
