TNC 426, TNC 430 de HEIDENHAIN 257
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

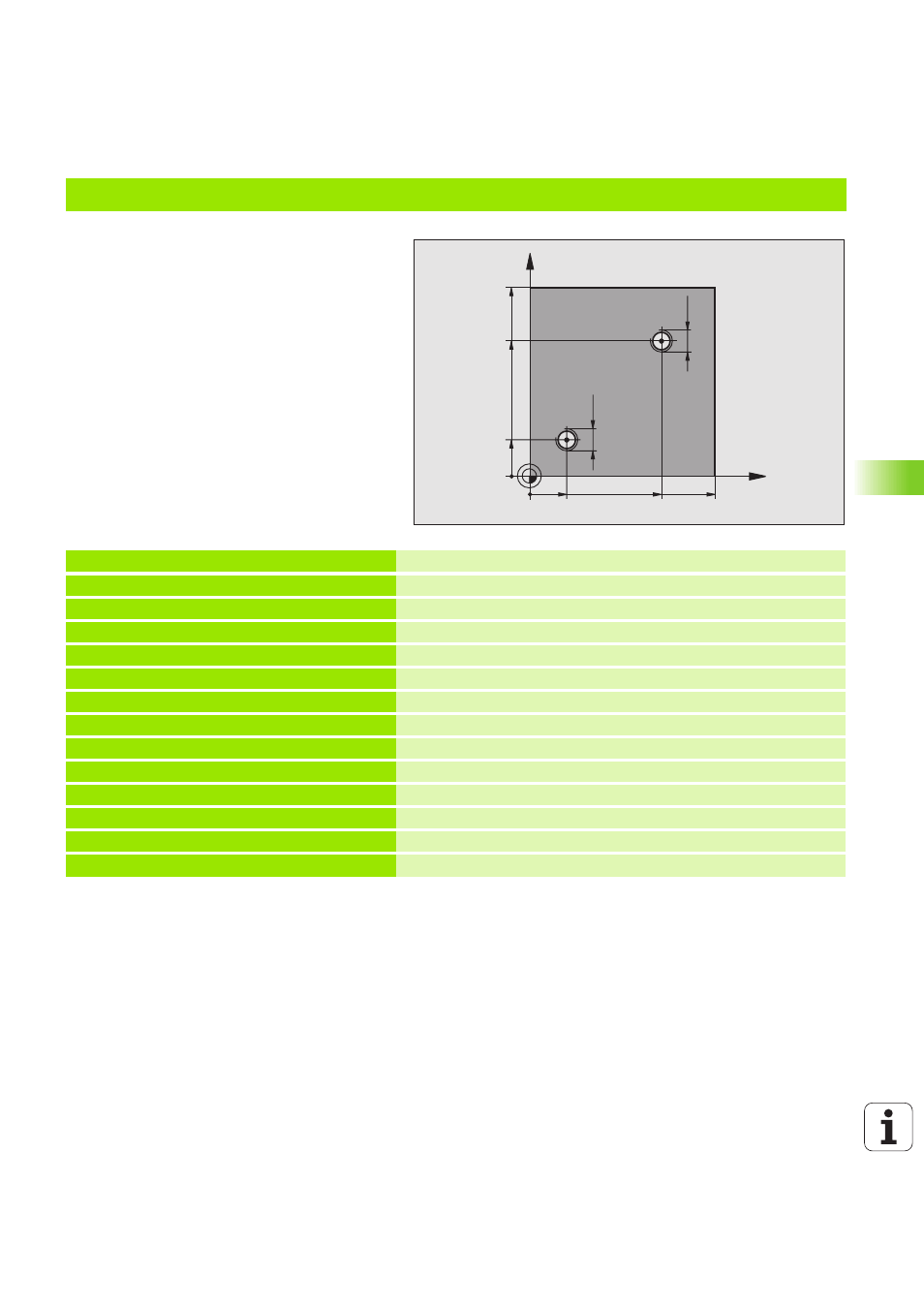

Ejemplo: Ciclos de taladrado
Desarrollo del programa
n
Programación del ciclo de taladrado en el pro-
grama principal
n
Programación del mecanizado en un subpro-
grama, véase „Subprogramas”, página 347
0 BEGIN PGM C18 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Definición de la herramienta
4 TOOL CALL 1 Z S100 Llamada a la herramienta
5 L Z+250 R0 F MAX Retirar la herramienta
6 CYCL DEF 18.0 ROSCADO A CUCHILLA Definición del ciclo Roscado a cuchilla
7 CYCL DEF 18.1 PROF. +30
8 CYCL DEF 18.2 PASO -1,75
9 L X+20 Y+20 R0 F MAX Llegada al 1er taladro
10 CALL LBL 1 Llamada al subprograma 1
11 L X+70 Y+70 R0 F MAX Llegada al 2º taladro
12 CALL LBL 1 Llamada al subprograma 1
13 L Z+250 R0 F MAX M2 Retirar la herramienta, final del programa principal
X
Y
20
20
100
100
70
70
M12
M12
