274 8 Programación: Ciclos
8.4 Ciclo
s
par
a e
l fr
esado
de cajer
as, islas y
r
anu
ras

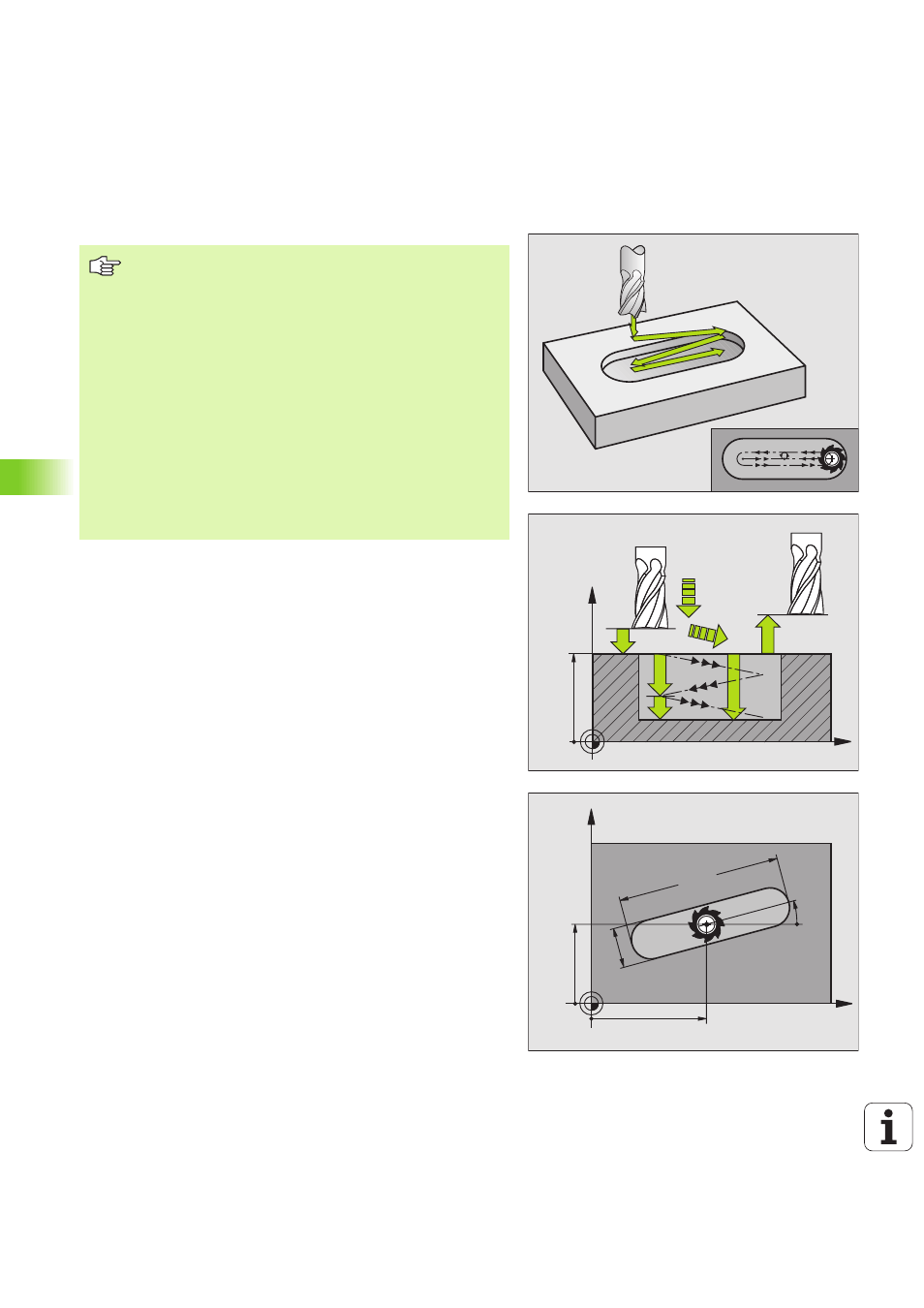

RANURA (taladro longitudinal) con
profundización pendular (ciclo 210)
Desbaste
1 El TNC posiciona la herramienta en marcha rápida en el eje de la
misma a la 2ª distancia de seguridad y a continuación en el centro
del círculo izquierdo; desde alli el TNC posiciona la hta. a la distan-
cia de seguridad sobre la superficie de la pieza
2 La hta. se desplaza con el avance de fresado sobre la superficie de
la pieza; desde allí la fresa se desplaza en la dirección longitudinal
de la ranura – profundiza inclinada en la pieza – hacia el centro del
círculo derecho
3 Después la hta. retrocede inclinada al centro del círculo izquierdo;
estos pasos se repiten hasta que se alcance la profundidad de
fresado programada
4 En la profundidad de fresado programada, el TNC desplaza la hta.
para realizar el fresado horizontal, hasta el otro extremo de la
ranura y después al centro de la misma
Acabado
5 Desde el centro de la ranura el TNC desplaza la hta. tangenci-
almente hacia el contorno acabado ; después realiza el acabado del
contorno en sentido sincronizado (con M3), y si se ha programado
en varias aproximaciones
6 Al final del contorno la hta. se retira – tangencialmente del con-
torno – al centro de la ranura
7 Para finalizar la hta. retrocede en marcha rápida FMAX a la distan-
cia de seguridad y – si se ha programado – a la 2ª distancia de
seguridad
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Antes de la programación debe tenerse en cuenta
El TNC posiciona previamente la hta. de forma automática
en el eje de la misma y en el plano de mecanizado.
En el desbaste la hta. profundiza en la pieza de forma pen-
dular de un extremo a otro. Por ello no se precisa el
taladrado previo.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
misma.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura: De lo contrario el TNC no puede rea-
lizar la introducción pendular.
