182 7 Programación: Funciones auxiliares
7.4 F
u
n
c
io
nes aux
iliar
es p
ar
a el comp
or
tamien
to
en
tr
a
y
ect
o
ria
Añadir un círculo de redondeo entre dos rectas:
M112
Compatibilidad
Debido a motivos de compatibilidad se sigue disponiendo de la
función M112. HEIDENHAIN recomienda emplear el ciclo TOLERAN-
CIA para determinar la tolerancia en los fresados rápidos del contorno,
véase „Ciclos especiales”, página 341

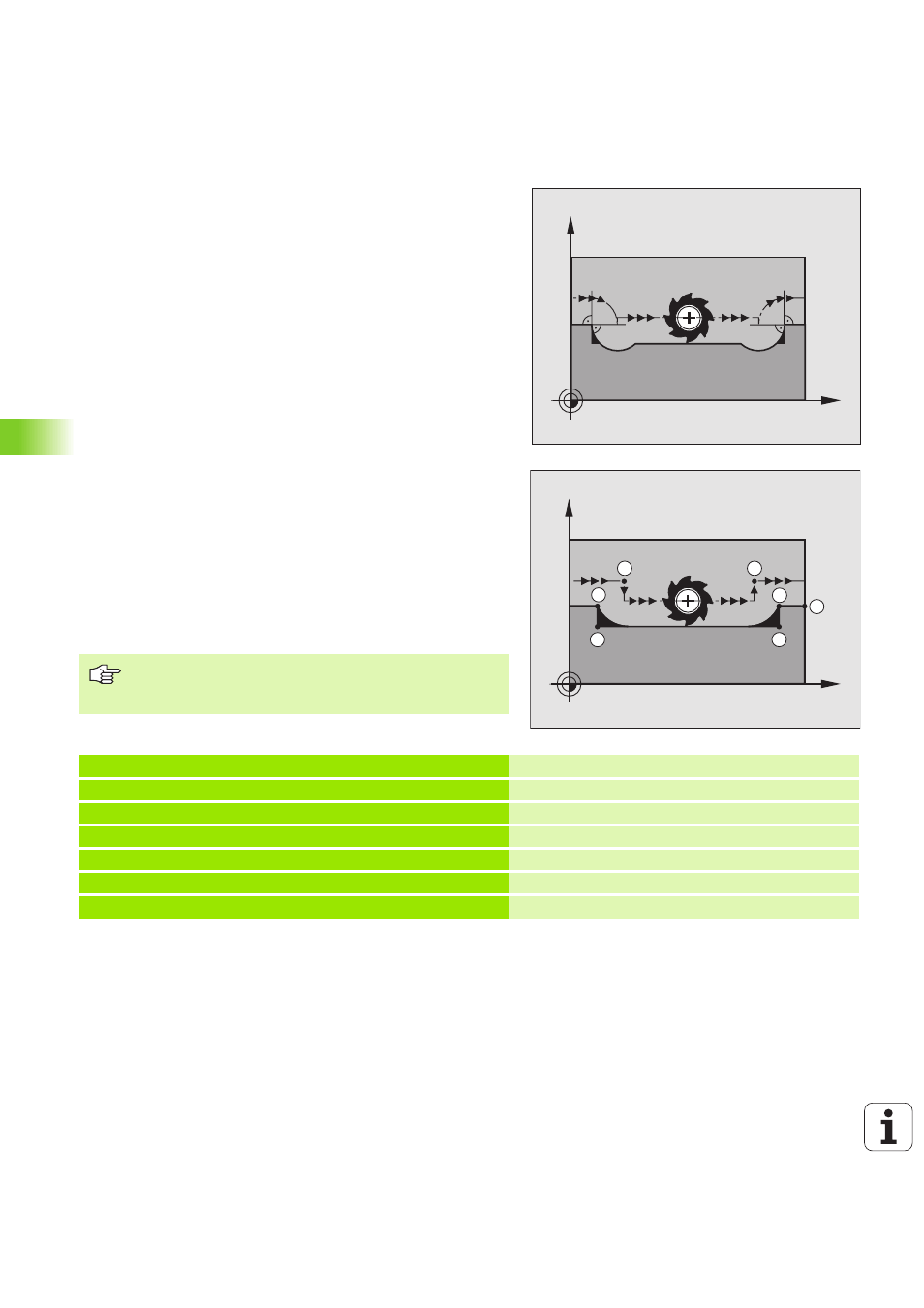

Mecanizado de pequeños escalones de un
contorno: M97
Comportamiento standard
El TNC añade en las esquinas exteriores un círculo de transición. En
escalones pequeños del contorno, la herramienta dañaría el contorno.
El TNC interrumpe en dichas posiciones la ejecución del programa y
emite el aviso de error „Radio de hta. muy grande“.
Comportamiento con M97
El TNC calcula el punto de intersección de las trayectorias – igual que
en las esquinas – y desplaza la hta. a dicho punto.
M97 se programa en la frase en la cual está determinado el punto
exterior de la esquina.
Activación
M97 sólo funciona en la frase del programa en la que está programada.
Ejemplo de frases NC
Con M97 la esquina del contorno no se mecaniza com-
pletamente. Si es preciso habrá que mecanizarla posterior-
mente con una herramienta más pequeña.
X
Y
X
Y
S
16
17
15 14
13
S
5 TOOL DEF L ... R+20 Radio de herramienta grande
...
13 L X ... Y ... R.. F .. M97 Llegada al punto 13 del contorno
14 L IY–0,5 .... R .. F.. Mecanizado de pequeños escalones 13 y 14
15 L IX+100 ... Llegada al punto del contorno 15
16 L IY+0,5 ... R .. F.. M97 Mecanizado de pequeños escalones 15 y 16
17 L X .. Y ... Llegada al punto 17 del contorno
