138 6 Programación: Programación de contornos
6.3 Ap
ro
x
imació
n
y salida
del con
tor
no

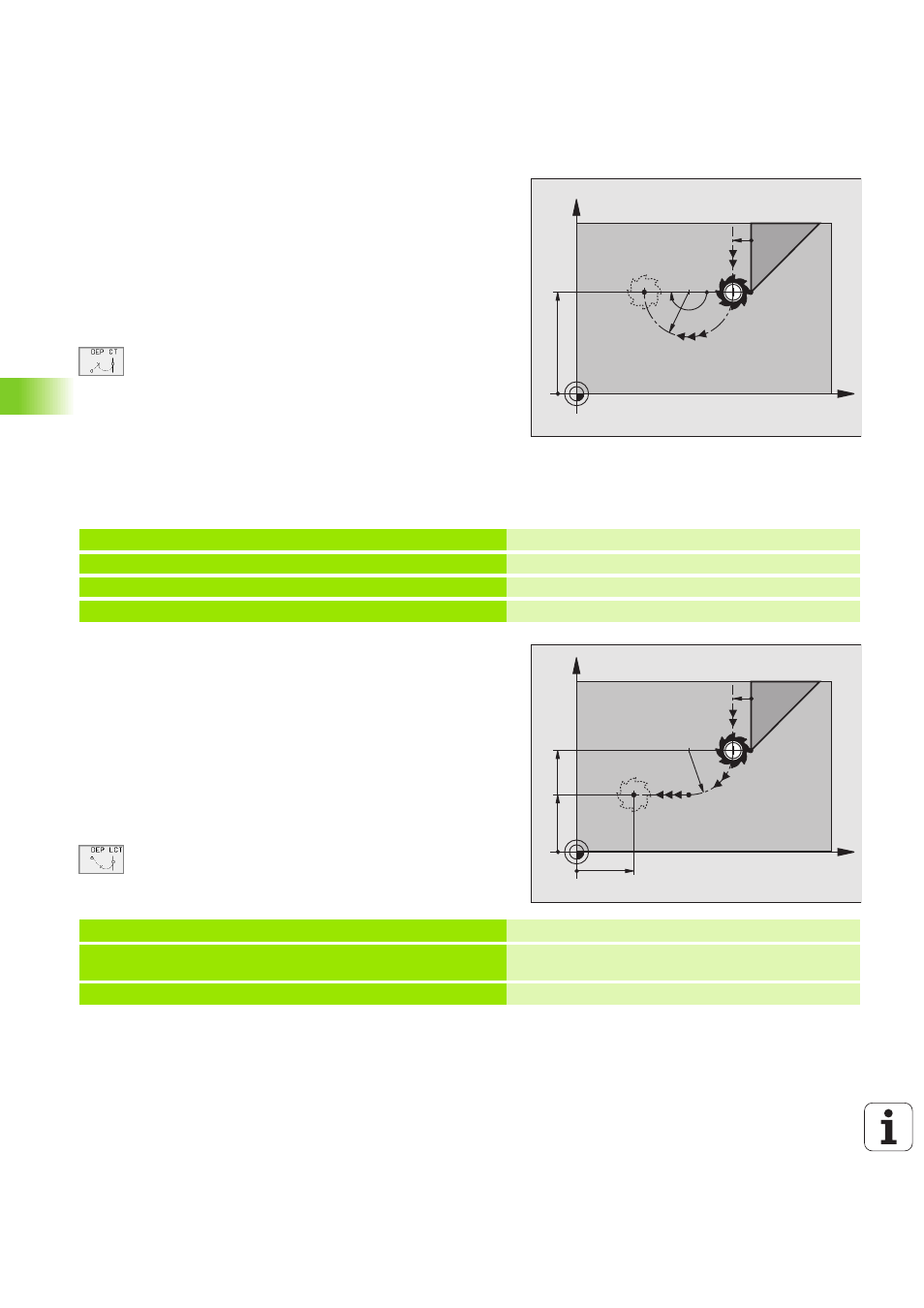

Salida según una trayectoria circular tangente:
DEP CT
El TNC desplaza la hta. según una trayectoria circular desde el último
punto del contorno P
E
al punto final P
N
. La trayectoria circular se une
tangencialmente al último tramo del contorno.
U U U U Programar el último tramo del contorno con el punto final P
E
y la
corrección de radio
U U U U Abrir el diálogo con la tecla APPR/DEP y la softkey DEP CT:
U U U U Angulo del punto central CCA de la trayectoria circular
U U U U Radio R de la trayectoria circular
n La herramienta se retira de la pieza por el lado
determinado mediante la corrección de radio: Intro-
ducir R positivo
n
La herramienta debe salir por el lado opuesto de la
pieza, determinado por la corrección de radio: intro-
ducir R negativo
Ejemplo de frases NC
Salida según una trayectoria circular
tangente al contorno y a la recta: DEP LCT
El TNC desplaza la hta. según una trayectoria circular desde el último
punto del contorno P
E
al punto final P
H
. Desde allí se desplaza sobre
una recta al punto final P
N
. El último tramo del contorno y la recta de
P
H
– P
N
son tangentes a la trayectoria circular. De esta forma se deter-
mina claramente la trayectoria circular mediante el radio R.
U U U U Programar el último tramo del contorno con el punto final P
E
y la
corrección de radio
U U U U Abrir el diálogo con la tecla APPR/DEP y la softkey DEP LCT:
U U U U Introducir las coordenadas del punto final P
N
U U U U Radio R de la trayectoria circular. Introducir R positivo
Ejemplo de frases NC
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
23 L Y+20 RR F100 Ultimo tramo del contorno: P
E
con corrección de radio
24 DEP CT CCA 180 R+8 F100 Angulo del punto central=180°,
Radio de la trayectoria circular=8 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
23 L Y+20 RR F100 Ultimo tramo del contorno: P
E
con corrección de radio
24 DEP LCT X+10 Y+12 R+8 F100 Coordenadas P
N
, radio de la trayectoria circular=8
mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
