266 8 Programación: Ciclos
8.4 Ciclo
s
par
a e
l fr
esado
de cajer
as, islas y
r
anu
ras
CAJERA CIRCULAR (ciclo 5)
1 La hta. profundiza en la pieza en la posición de partida (centro de la
cajera) y se desplaza al primer paso de profundización

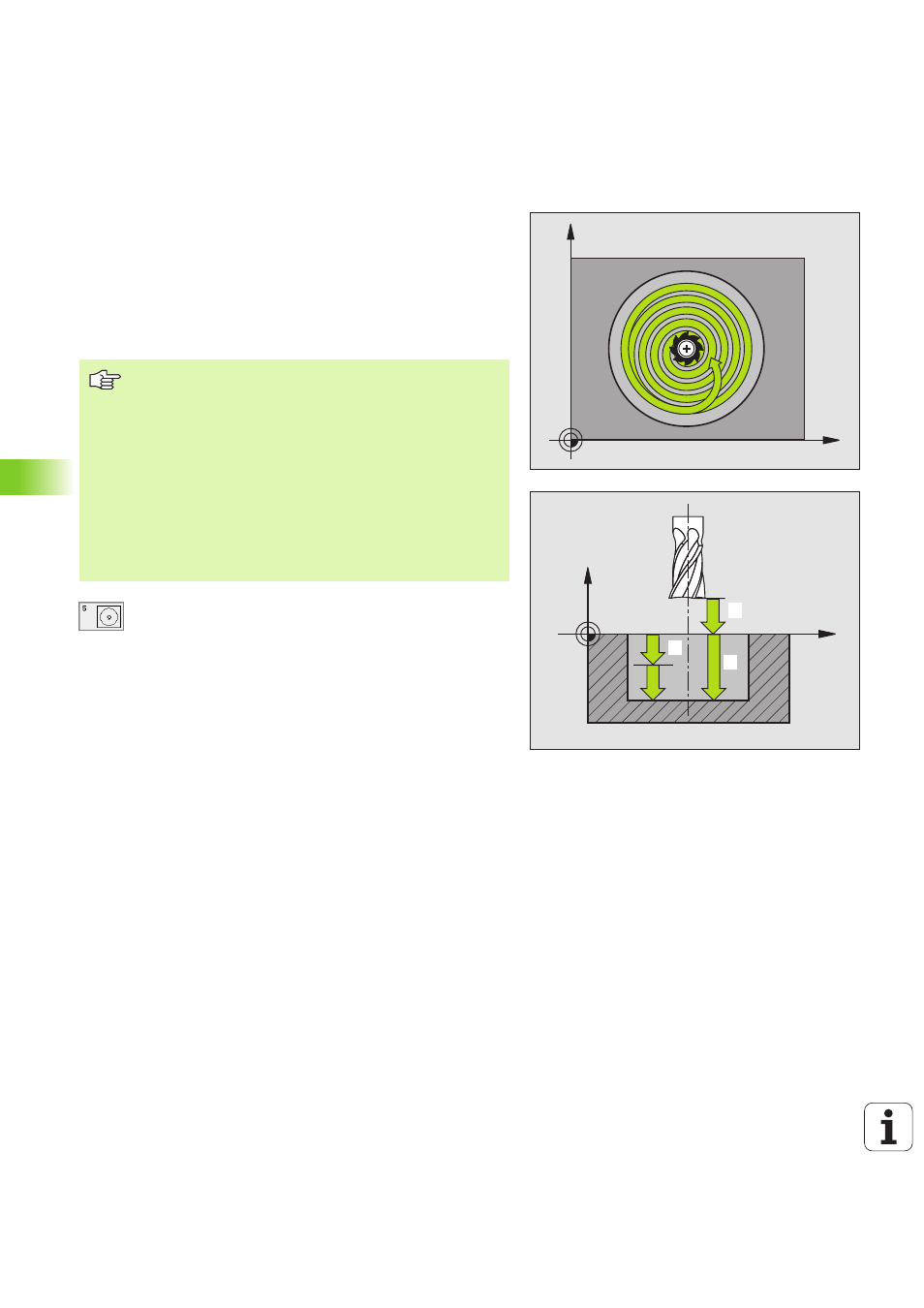

2 A continuación la hta. recorre la trayectoria en forma de espiral
representada en la figura de la derecha, con el avance F pro-
gramado: para la aproximación lateral, véase „FRESADO DE
CAJERA (ciclo 4)”, página 260
3 Este proceso se repite hasta alcanzar la profundidad programada
4 Al final el TNC retira la hta. a la posición inicial.
U U U U Distancia de seguridad 1 (valor incremental): Distan-
cia extremo de la hta. (posición de partida) – superficie
de la pieza
U U U U Profundidad de fresado 2 : Distancia superficie de la
pieza – base de la cajera
U U U U Paso de profundización 3 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. El TNC se desplaza en un sólo paso de mecani-
zado a la profundidad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
X
Y
X
Z
11
12
13
Antes de la programación debe tenerse en cuenta
Utilizar una fresa con dentado frontal cortante en el centro
(DIN 844) o pretaladrado en el centro de la cajera.
Posicionamiento previo sobre el centro de la cajera con
corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
