TNC 426, TNC 430 de HEIDENHAIN 159
6.6 Tip
o
s
de tr
a
y
ec
to
ri
a –
Pr
og
ra
m
a
c
ión l
ibr
e de
co
nt
o
rn
o
s
FK
Para poder ejecutar programas FK en controles antiguos, se emplea la
función de conversión (véase „Convertir un programa FK en un line
programa en texto HEIDENHAIN”, página 47).

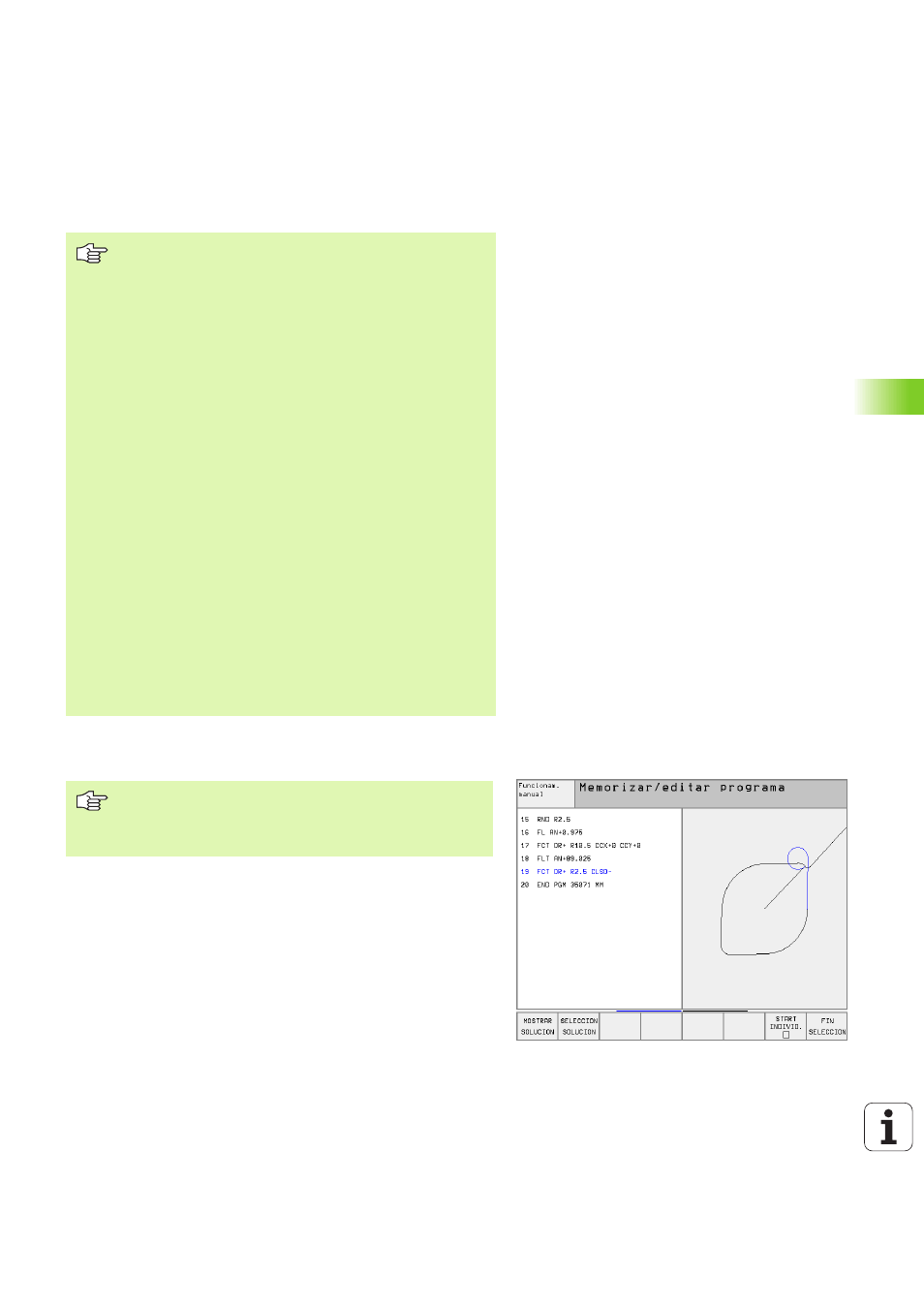

Gráfico de la programación FK
Si faltan las indicaciones de las coordenadas, es difícil determinar el
contorno de una pieza. En estos casos el TNC muestra diferentes solu-
ciones en el gráfico FK y Vd. selecciona la correcta. El gráfico FK repre-
senta el contorno de la pieza en diferentes colores:
Para la programación FK hay que tener en cuenta
Las trayectorias del contorno se pueden programar con la
Programación Libre de Contornos sólo en el plano de
mecanizado. El plano de mecanizado se determina en la pri-
mera frase BLK-FORM del programa de mecanizado.
Para cada trayectoria del contorno se indican todos los
datos disponibles. ¡Se programan también en cada frase las
indicaciones que no se modifican: Los datos que no se pro-
graman no son válidos!
Los parámetros Q son admisibles en todos los elementos
FK, excepto en aquellos con referencias relativas (p.ej. RX o
RAN), es decir, elementos que se refieren a otras frases NC.
Si en un programa se mezclan la programación libre de con-
tornos con la programación convencional, deberá determi-
narse claramente cada sección FK.
El TNC precisa de un punto fijo a partir del cual se realizan
los cálculos. Antes del apartado FK se programa una posi-
ción con las teclas grises del diálogo, que contenga las dos
coordenadas del plano de mecanizado. En dicha frase no se
programan parámetros Q.
Cuando en el primer apartado FK hay una frase FCT o FLT,
hay que programar antes como mínimo dos frases NC
mediante las teclas de diálogo grises, para determinar clara-
mente la dirección de desplazamiento.
Un apartado FK no puede empezar directamente detrás de
una marca LBL.
Para poder utilizar el gráfico en la programación FK, se sel-
ecciona la subdivisión de pantalla PROGRAMA + GRA-
FICO (véase „Ejecución contínua del programa y ejecu-
ción frase a frase”, página 8)
blanco La trayectoria del contorno está claramente determinada
verde Los datos introducidos indican varias soluciones; Vd. sel-
ecciona la correcta
rojo Los datos introducidos no son suficientes para determi-
nar la trayectoria del contorno; hay que introducir más
datos
