5 Programación: Herramientas
5.3 Co
rr
ecció
n
d
e la he
rr
amien
ta

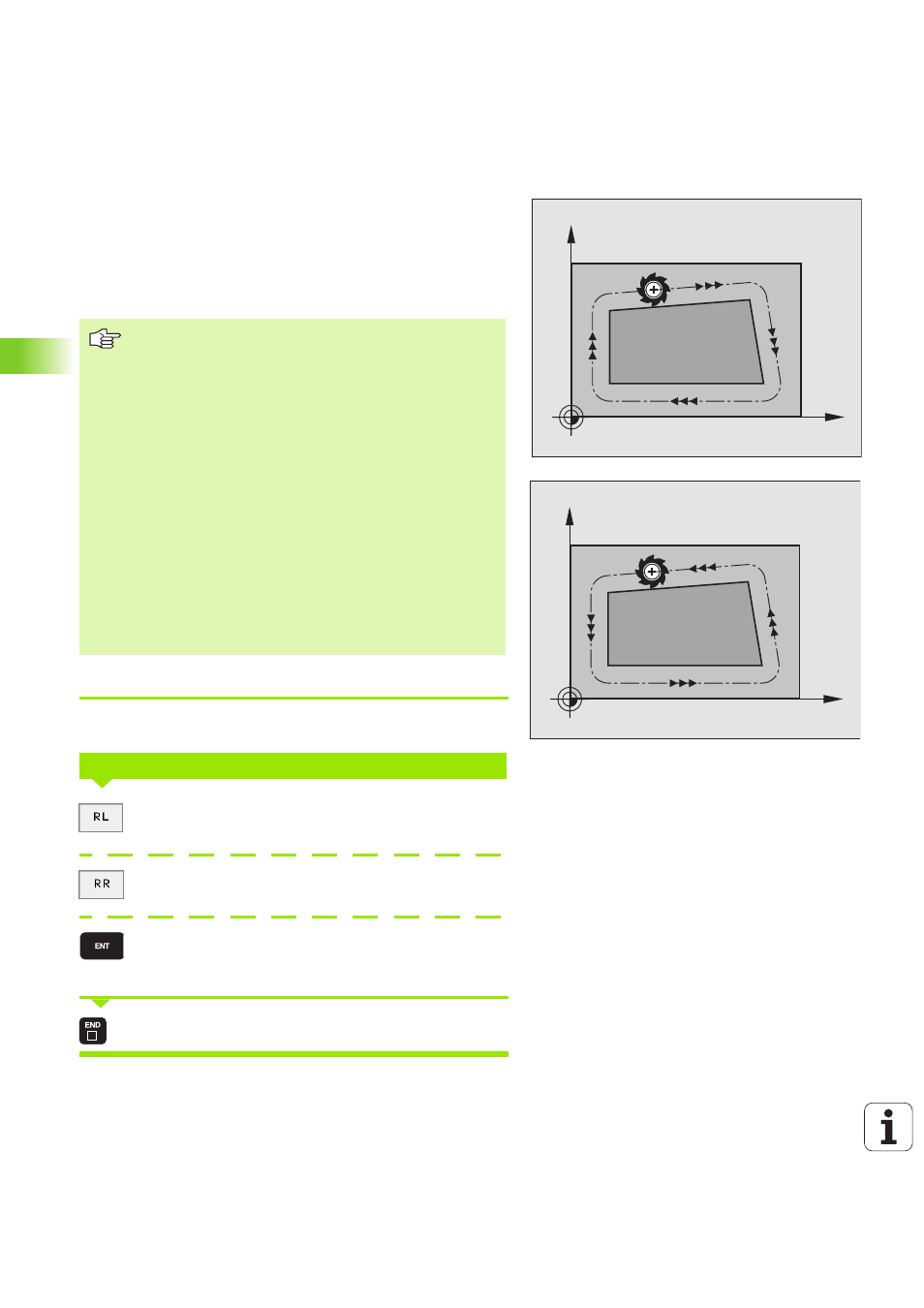

Tipos de trayectoria con corrección de radio: RR y RL
En este caso el centro de la hta. queda separado del contorno a la
distancia del radio de dicha hta. „Derecha“ e „izquierda“ indican la
posición de la hta. respecto a la pieza según el sentido de desplaza-
miento. Véase las figuras de la derecha.
Introducción de la corrección de radio
Programar cualquier tipo de trayectoria, introducir las coordenadas del
punto de destino y confirmar con la tecla ENT
Para desplazar la hta. por la izquierda del contorno pro-
gramado se pulsa la softkey RL o bien
para desplazar la herramienta por la derecha del con-
torno programado se pulsa la softkey RR o bien
para realizar un movimiento de la hta. sin corrección
de radio o bien eliminar la corrección de radio, se
pulsa la tecla ENT
Finalizar la frase: Pulsar la tecla END
RR
La herramienta se desplaza por la derecha del contorno
RL
La herramienta se desplaza por la izquierda del contorno
Entre dos frases del programa con diferente corrección de
radio RR y RL debe existir por lo menos una frase de des-
plazamiento en el plano de mecanizado sin corrección de
radio (es decir con R0).
La corrección de radio está activada hasta la próxima frase
en que se varíe dicha corrección y desde la frase en la cual
se programa por primera vez.
También se puede activar la corrección del radio para los
ejes auxiliares del plano de mecanizado. Los ejes auxilia-
res deben programarse también en las siguientes frases,
ya que de lo contrario el TNC realiza de nuevo la correc-
ción de radio en el eje principal.
En la primera frase con corrección de radio RR/RL y al can-
celar dicha corrección con R0, el TNC posiciona la herra-
mienta siempre de forma perpendicular sobre el punto de
partida o el punto final programados. La herramienta se
posiciona delante del primer punto del contorno o detrás
del último punto del contorno de tal forma que no se dañe
el mismo.
Corr. radio: RL/RR/sin correc.?
X
Y
RL
X
Y
RR
