En esta pantalla,

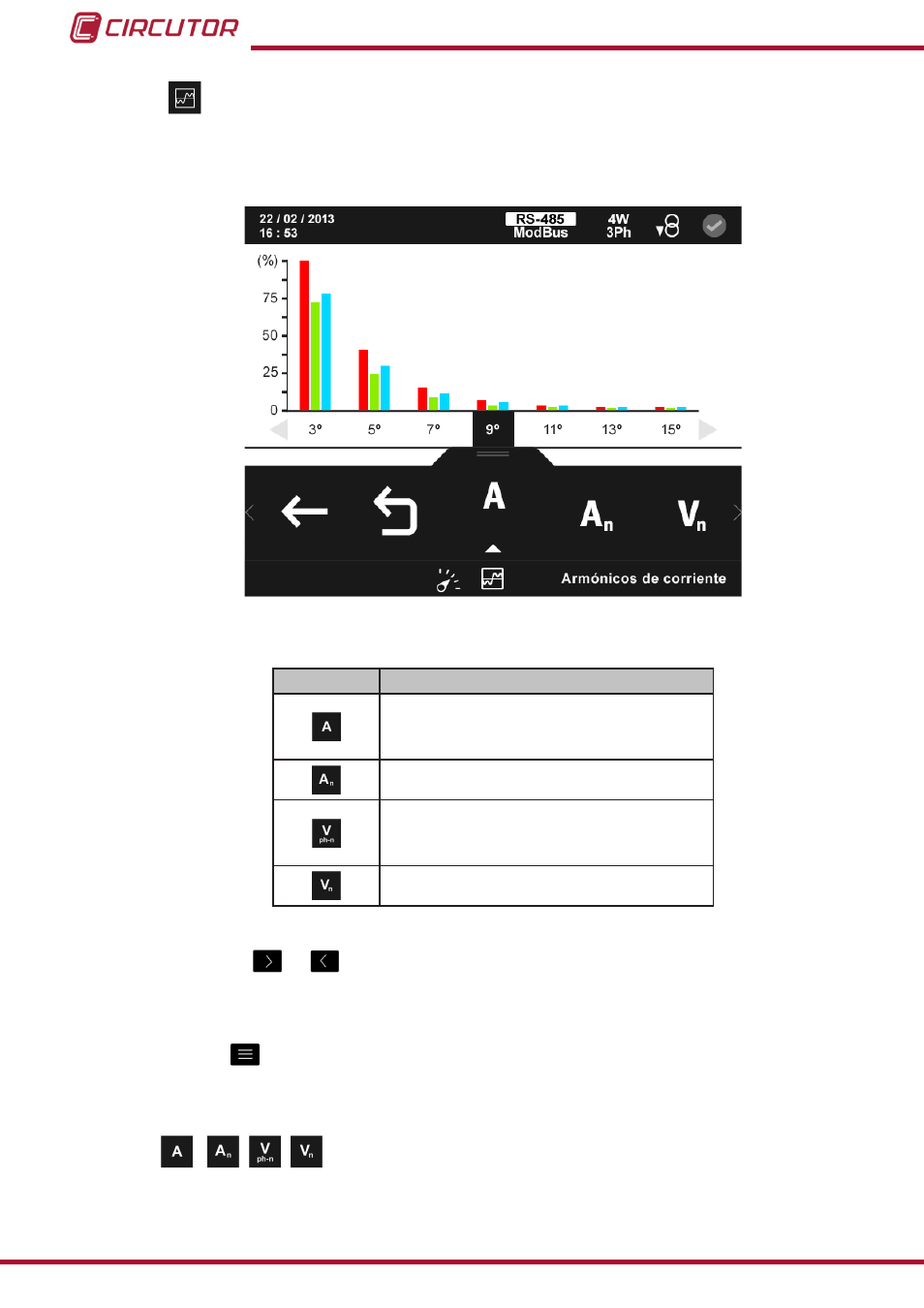

Figura 82
, se visualizan los armónicos de los parámetros indicados en la
Tabla 20
.
Figura 82: Pantalla de armónicos�
Tabla 20:Armónicos�
Icono
Armónicos
Armónicos de corriente L1
Armónicos de corriente L2
Armónicos de corriente L3
Armónicos de corriente de neutro
Armónicos de la tensión fase-neutro L1
Armónicos de la tensión fase-neutro L2
Armónicos de la tensión fase-neutro L3
Armónico de la tensión de neutro
Utilizar las teclas
y
para desplazarse entre los diferentes parámetros.
El menú del área inferior desaparece transcurridos varios segundos.
Pulsar la tecla
para volver a visualizar el área inferior.
En el área inferior se puede :
,
,
,
Seleccionar el tipo de armónicos a visualizar: corriente, corriente
de neutro, tensión fase-neutro o tensión de neutro.
Nota : En el menú no se visualiza la opción seleccionada.
