Manual de Instrucciones
CVM-B100 - CVM-B150
5�5�3�3�-
Módulos de expansión de comunicaciones Modbus TCP (Bridge)

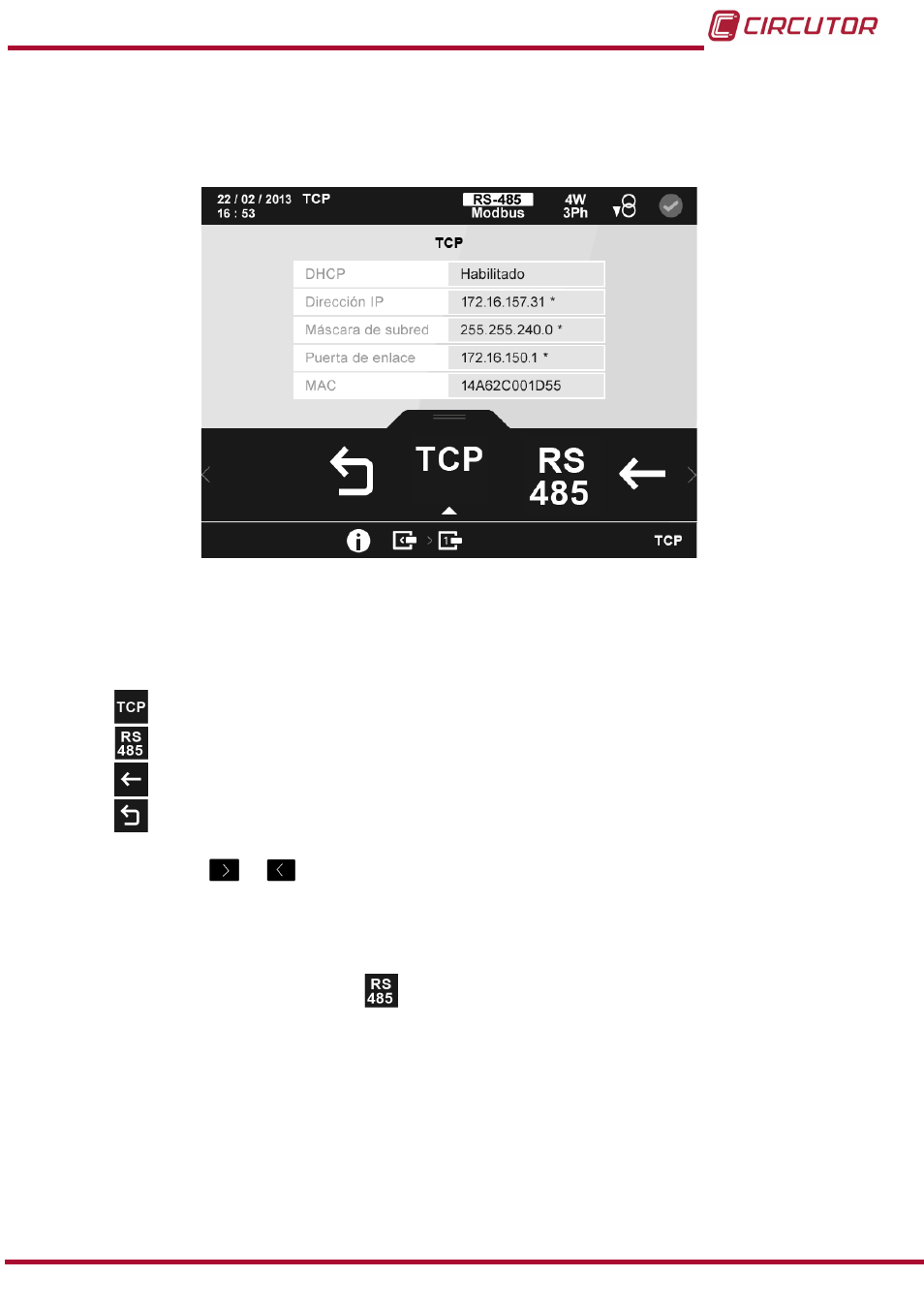

La pantalla de la
Figura 103
, es una de las pantallas de visualización de la información del
módulo de comunicaciones Modbus TCP.
Figura 103: Pantalla de información del módulo Modbus TCP (Bridge) (Comunicación TCP)�
En esta pantalla se visualiza como se ha configurado la comunicación TCP del módulo.
En el área inferior aparecen las siguientes opciones:
TCP, para visualizar como se han configurado las comunicaciones TCP.
RS-485, para visualizar como se ha configurado la pasarela RS-485.
Volver, vuelve a la pantalla de información de los módulos de expansión,
Figura 98
.
Menú Principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar entre las diferentes opciones.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
Al seleccionar la opción
RS-485,
, se visualiza la pantalla de la
Figura 104
, con la
información de configuración de la pasarela RS-485.
