CVM-B100 - CVM-B150
Manual de Instrucciones

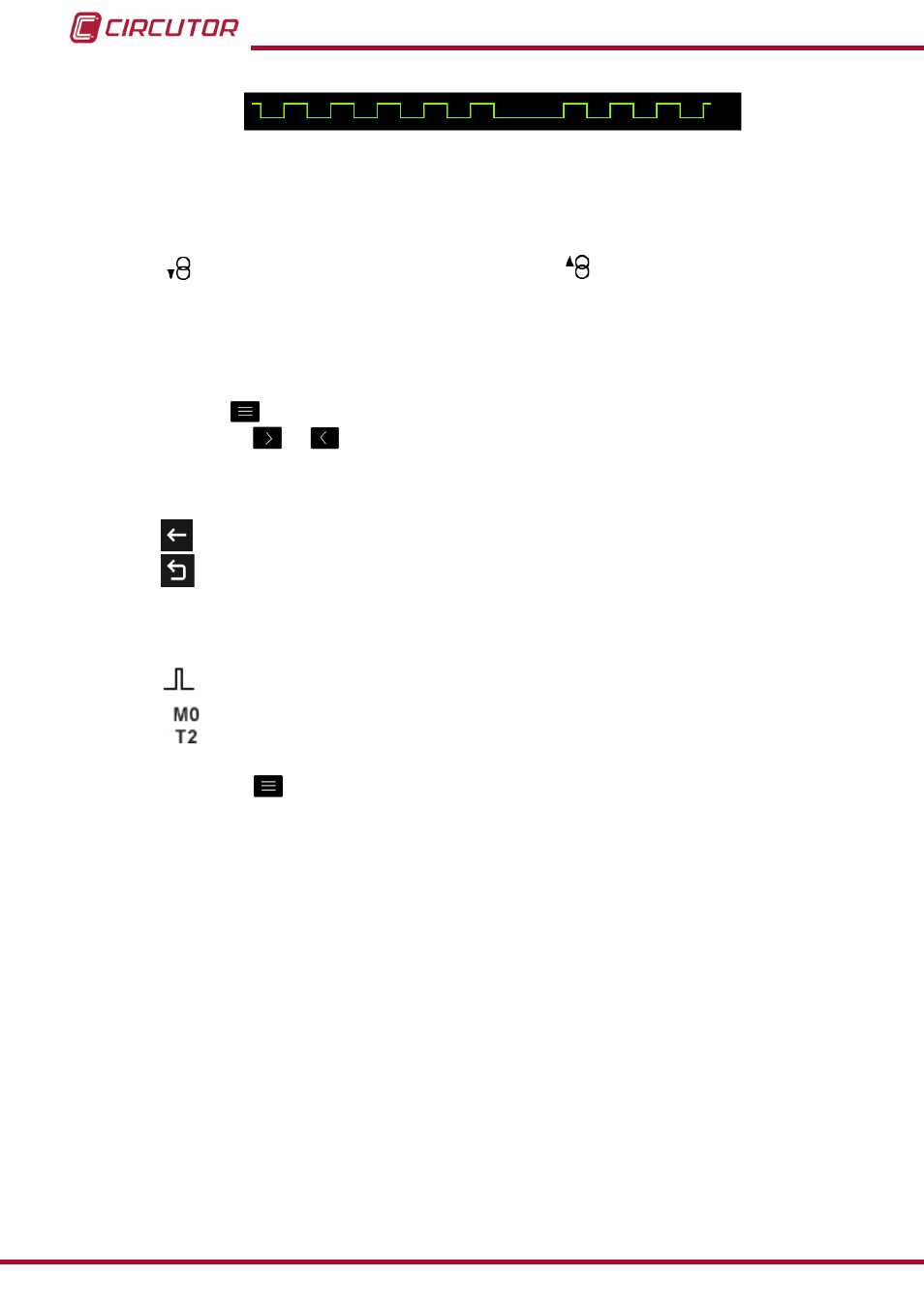

Figura 35: Representación gráfica del incremento de energía.
Nota: Esta representación es proporcional al consumo de energía medido por el equipo.
(2)
Para todos estos parámetros en la pantalla aparecen los iconos:
Indicando que el parámetro es consumido o
si es generado.
Si se encienden los dos iconos a la vez indica que la instalación no se ha conectado
correctamente.
(3)
El valor de los parámetros de energías se guardan en la memoria no volátil cada minuto.
Pulsar la tecla
para visualizar el área inferior.
Utilizar las teclas
y
para desplazarse entre los diferentes parámetros.
El menú del área inferior desaparece transcurridos varios segundos.
En el área inferior también aparecen los iconos de :
Volver, vuelve a la pantalla de visualización de parámetros por defecto,
Figura 28�
Menú Principal, volver al menú principal,
Figura 25
.
Si hay una salida o entrada digital de transistor, programada en modo impulso, asociada a la
variable que se está visualizando se mostrará:
El icono que indica que hay programada una entrada o salida de impulsos
El módulo al que esta asociado la alarma.
La salida asociada dentro del módulo.
Pulsando la tecla
, mientras se está seleccionado un parámetro de visualización, el equipo
entra en el menú de visualización del parámetro.
