Manual de Instrucciones
CVM-B100 - CVM-B150
Una vez seleccionada la salida a configurar,
, se pueden configurar los siguientes
parámetros:
El código de la variable que controla el relé.
El valor de Pre alarma.
El valor mínimo por debajo del cual se activa el relé.
El valor máximo por encima del cual se activa el relé.
El retardo en la conexión y desconexión del relé.
El estado de la salidas.
El enclavamiento, latch.

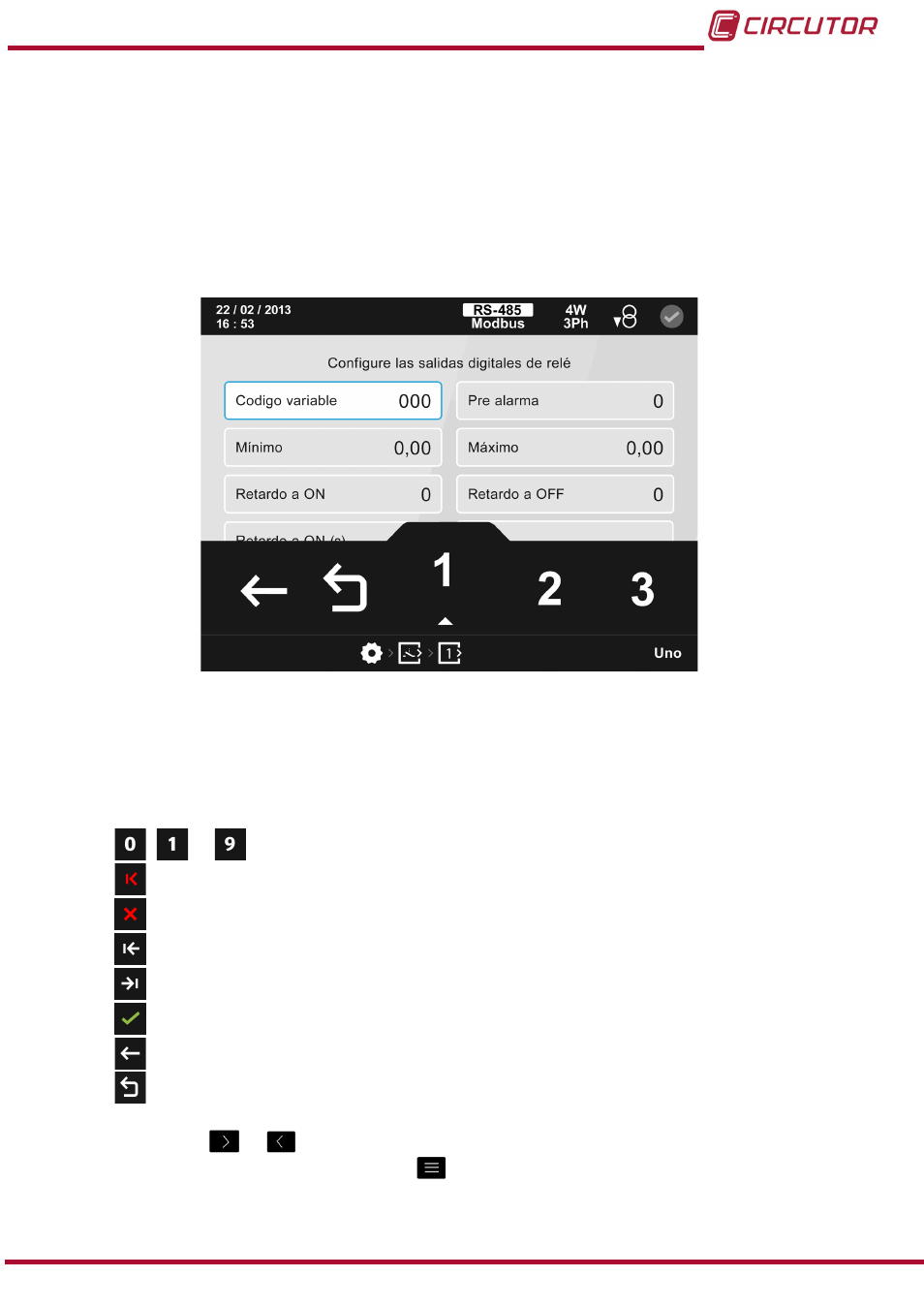

Figura 129: Pantalla de configuración de las salidas digitales de relé.
El parámetro seleccionado se indica resaltando el fondo en color blanco.
En el área inferior aparecen las siguientes opciones:
● Al programar el
código de la variable que controla la salida digital del relé (
Tabla 21
):
,
...
Los diez digitos posibles a programar
�
Borrar carácter, borra el carácter seleccionado
�
Borrar parámetro, borra todos los caracteres del parámetro seleccionado.
Anterior, selecciona el parámetro anterior
�
Siguiente, selecciona el parámetro siguiente
�
Confirmar, confirma y guarda en memoria los valores programados en pantalla
�
Volver, vuelve a la pantalla inicial del menú de configuración
.
Menú Principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla
.
Nota : Para anular el funcionamiento de una salida digital hay que programar el código 0.
