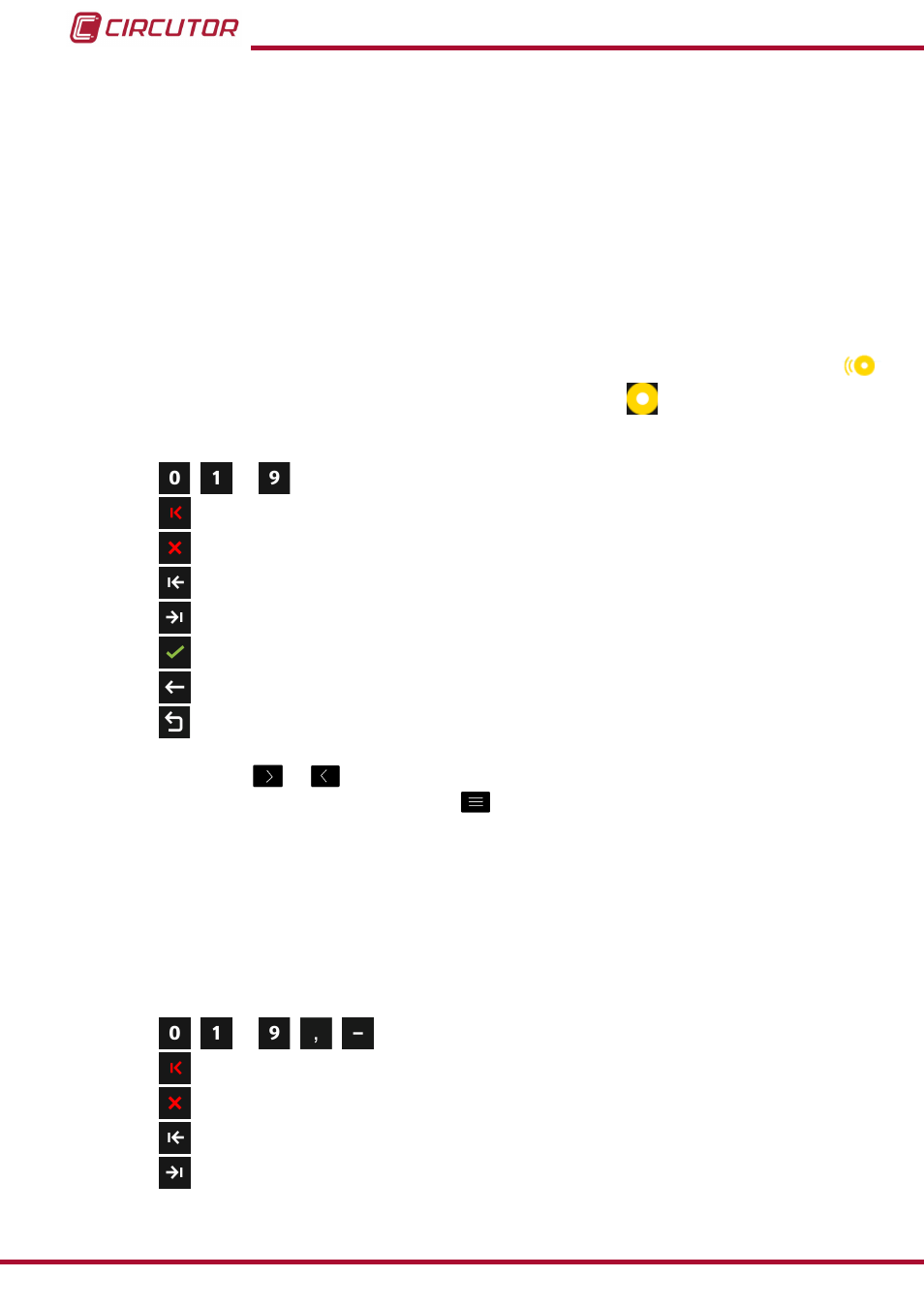

CIRCUTOR CVM-B Series Manual del usuario
Página 148
148
CVM-B100 - CVM-B150
Manual de Instrucciones
(
1)
Las variables integradas son aquellas que el equipo dispone de serie.
(2)
Si en el equipo hay más de un módulo acoplado con el mismo tipo de entradas, el módulo con el número menor
es el que tiene el número de serie menor.
(3)
Al programar como alarma una entrada digital programada como estado lógico si :
- Programamos el valor máximo = valor mínimo = 0 la salida mostrará una alarma cuando la entrada tenga
como valor 1.
- Programamos el valor máximo = valor mínimo = 1 la salida mostrará una alarma cuando la entrada tenga
como valor 0.
Cualquier otra combinación de valores provocará un comportamiento erróneo de la alarma.
El valor de pre alarma no se tiene en cuenta.
(4)
Códigos solo válidos para la programación de las salidas digitales de transistor en modo impulso.
(5)
Códigos no válidos para la programación de las salidas analógicas.
● Al programar el
valor de Pre alarma:
Si el equipo supera el valor de Pre alarma programado, en el display se activa el icono
y el icono que indica el estado de las alarma cambia de color:
.
El valor se programa en %.
,
...
Los diez digitos posibles a programar
�
Borrar carácter, borra el carácter seleccionado
�
Borrar parámetro, borra todos los caracteres del parámetro seleccionado.
Anterior, selecciona el parámetro anterior
�
Siguiente, selecciona el parámetro siguiente
�
Confirmar, confirma y guarda en memoria los valores programados en pantalla
�
Volver, vuelve a la pantalla inicial del menú de configuración
Menú Principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla
.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
● Al programar el
valor mínimo por debajo del cual se activa el relé:
En la
Tabla 22
se muestran las unidades y los valores máximos y mínimos de las variables a
programar.
,
...
,
,
Los diez digitos posibles a programar y diferentes iconos
�
Borrar carácter, borra el carácter seleccionado
�
Borrar parámetro, borra todos los caracteres del parámetro seleccionado.
Anterior, selecciona el parámetro anterior
�
Siguiente, selecciona el parámetro siguiente
�
