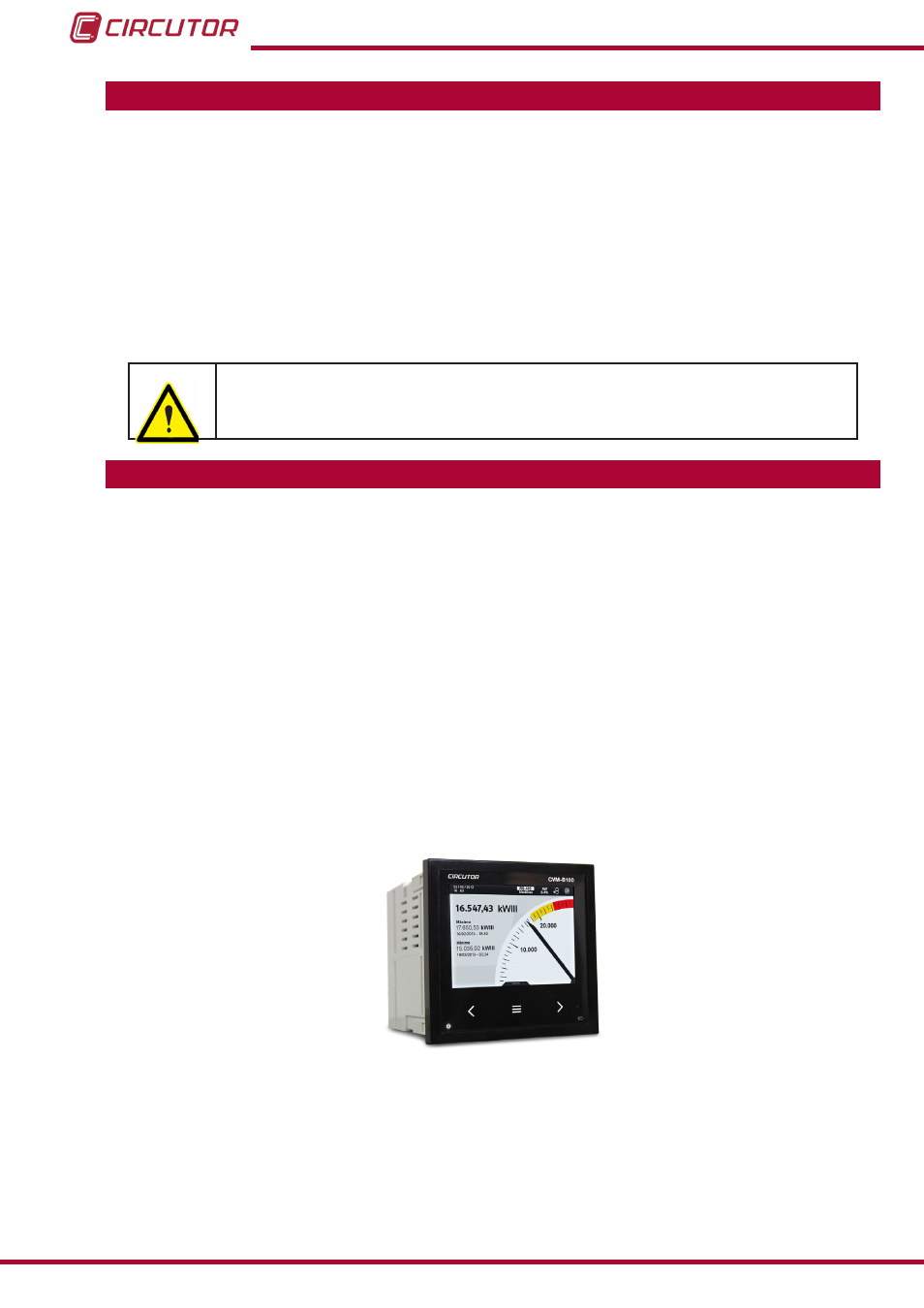

8
CVM-B100 - CVM-B150
Manual de Instrucciones
1�- COMPROBACIONES A LA RECEPCIÓN
A la recepción del equipo compruebe los siguientes puntos:
a) El equipo se corresponde con las especificaciones de su pedido.
b) El equipo no ha sufrido desperfectos durante el transporte.
c) Realice una inspección visual externa del equipo antes de conectarlo.
d) Compruebe que está equipado con:
- Una guía de instalación,
- 4 Retenedores para la sujeción posterior del equipo,
- 5 conectores enchufables con tornillos.
- 1 junta de estanquidad.
Si observa algún problema de recepción contacte de inmediato con el trans-
portista y/o con el servicio postventa de CIRCUTOR�
2�- DESCRIPCIÓN DEL PRODUCTO
El CVM-B es un equipo que mide, calcula y visualiza los principales parámetros eléctricos
en redes monofásicas, de dos fases con y sin neutro, trifásicas equilibradas, con medida en
ARON o desequilibradas. La medida se realiza en verdadero valor eficaz, mediante cuatro en-
tradas de tensión CA y cuatro entradas de corriente.
La medida de corriente se realiza de forma indirecta con transformadores /5, /1 o con transfor-
madores eficientes de la serie MC1 y MC3.
Es un equipo modular y ampliable a través de un máximo de 4 módulos de expansión con di-
ferentes funcionalidades.
Existen 2 modelos del equipo :
 CVM-B100, con un display de 3.5’’.
 CVM-B150, con un display de 5.6’’.
El equipo dispone de:
- 3 teclas, que permiten moverse por las diferentes pantallas y realizar la programa-
ción del equipo.
- 3 LED de indicación: CPU, ALARMA y en las teclas de navegación.
- Display LCD, para visualizar todos los parámetros.
