109 Manual de Instrucciones
CVM-B100 - CVM-B150
Descripción: Descripción de la alarma.
Ejemplo: Alarma M0_S3 act con latch
M0, Indica el módulo donde se ha activado la alarma:
M0, es una alarma integrada en el equipo.
M1 ...M4, es una alarma en el módulo de expansión 1...4.
S3, Indica la salida del módulo que ha activado la alarma.
En el caso de las alarmas integradas en el equipo, M0:
- S1, es la salida digital de transistor 1.
- S2, es la salida digital de transistor 2.
- S3, es la salida digital de relé 1.
- S4, es la salida digital de relé 2.
Fecha : Fecha en la que se ha producido.
Hora : Hora en la que se ha producido.
El registro de alarmas se puede borrar en la pantalla Reset de parámetros del menú de con-
figuración ( “5.6.19.- Reset de parámetros. )
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
5�4�2�- Log de eventos
En esta pantalla se visualiza el registro de los últimos 50 eventos que se han producido en
el equipo y en los módulos de expansión acoplados, indicando una pequeña descripción y la
fecha y hora del evento.

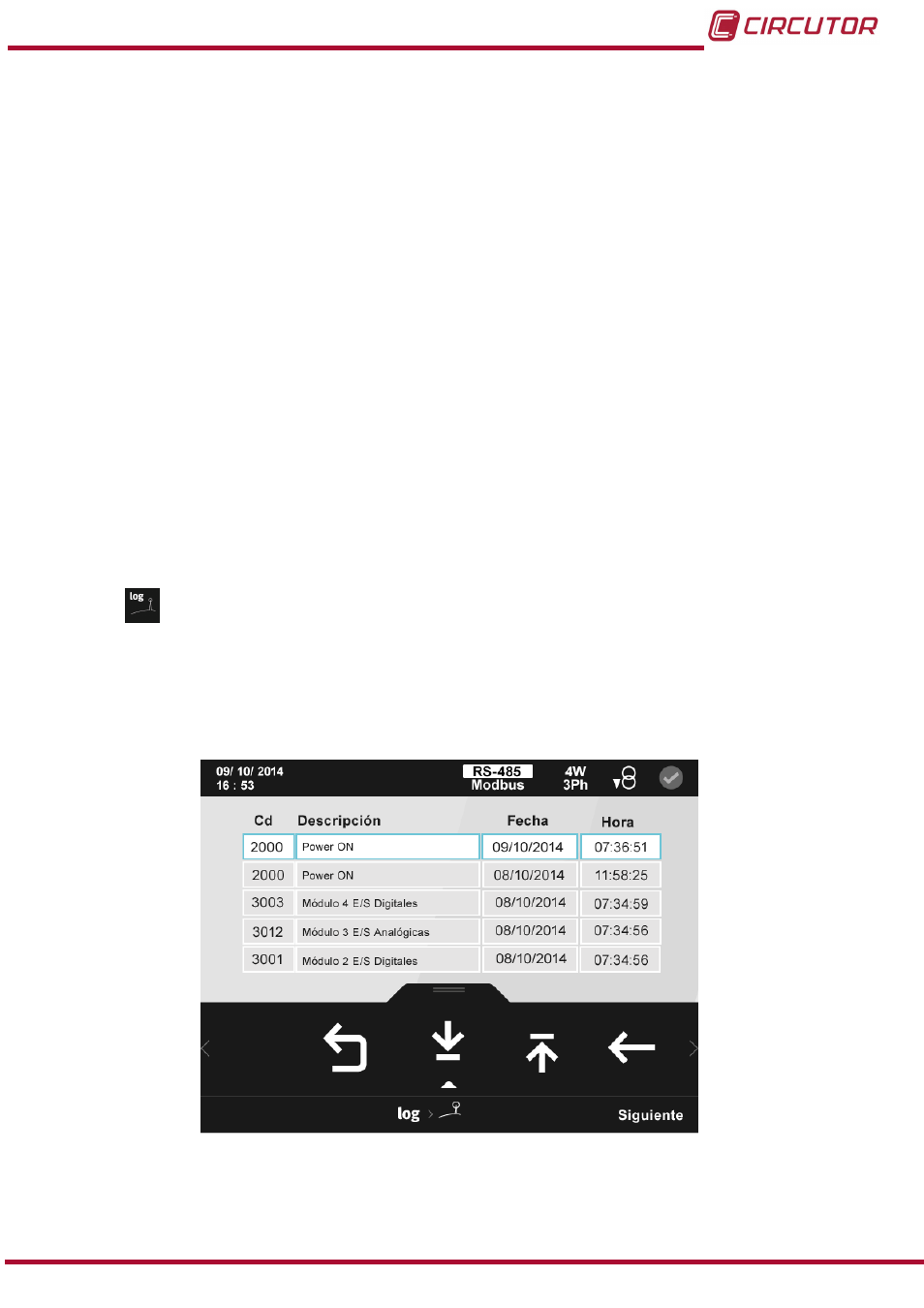

Figura 94:Log de eventos�
Las opciones del menú del área inferior son:
