69 Manual de Instrucciones
CVM-B100 - CVM-B150

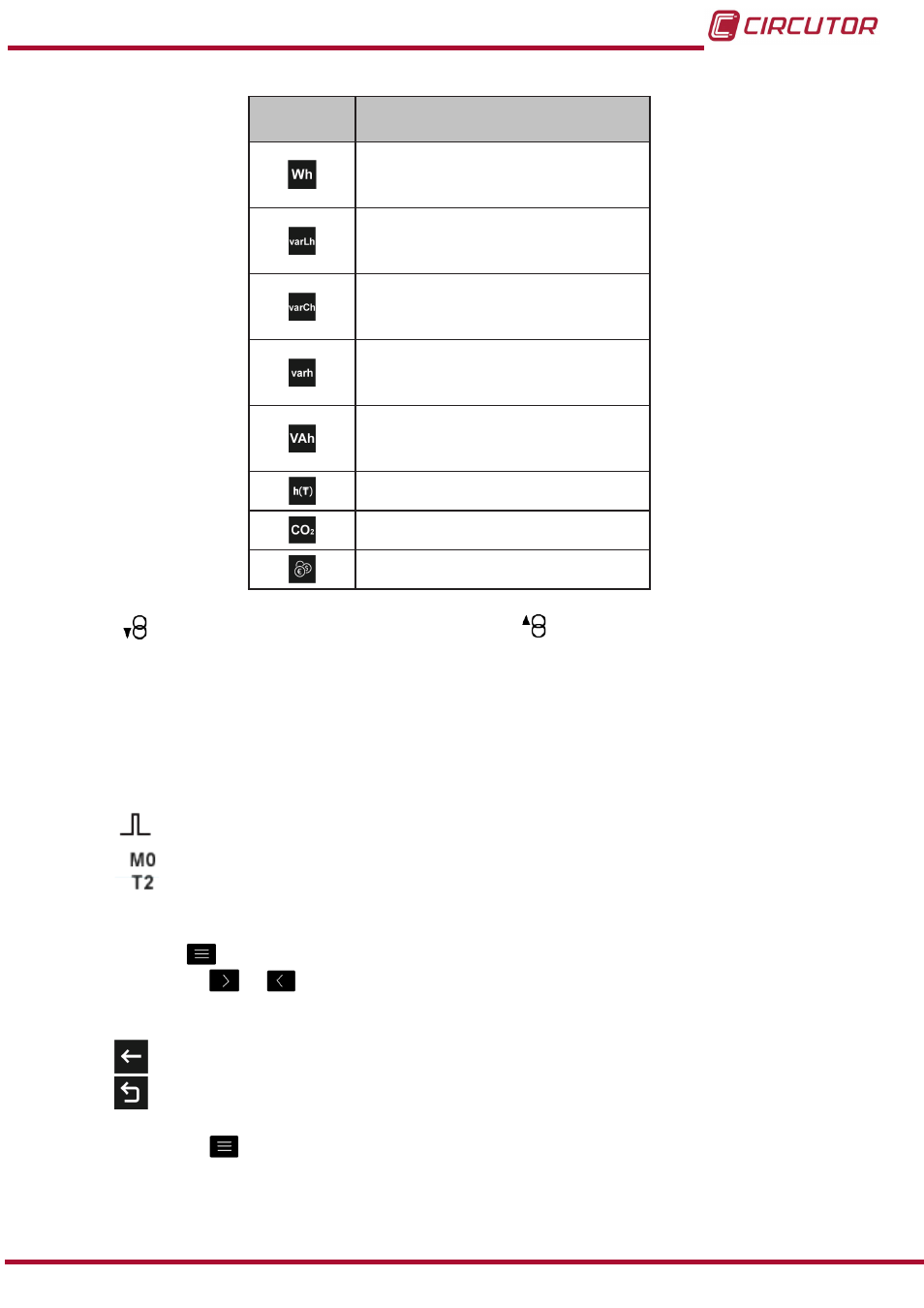

Tabla 15: Parámetros instantáneos (visualizar 3 parámetros)�
Icono
Visualizar 3 parametros
Parámetros incrementales
Energía activa L1 (1) (2)
Energía activa L2 (1) (2)
Energía activa L3 (1) (2)
Energía reactiva inductiva L1 (1) (2)
Energía reactiva inductiva L2 (1) (2)
Energía reactiva inductiva L3 (1) (2)
Energía reactiva capacitiva L1 (1) (2)
Energía reactiva capacitiva L2 (1) (2)
Energía reactiva capacitiva L3 (1) (2)
Energía reactiva total L1 (1) (2)
Energía reactiva total L2 (1) (2)
Energía reactiva total L3 (1) (2)
Energía aparente L1 (1) (2)
Energía aparente L2 (1) (2)
Energía aparente L3 (1) (2)
Horas de tarifa activa
Emisiones CO
2
de la tarifa activa
Coste de la tarifa activa
(1) Para todos estos parámetros en la pantalla aparecen los iconos:
Indicando que el parámetro es consumido o si es generado.
Si se encienden los dos iconos a la vez indica que la instalación no se ha conectado
correctamente.
(2) El valor de los parámetros de energías se guardan en la memoria no volátil cada minuto.
Si hay una salida o entrada digital de transistor, programada en modo impulso, asociada a la
variable que se está visualizando se mostrará:
El icono que indica que hay programada una entrada o salida de impulsos
El módulo al que esta asociado la alarma.
La salida asociada dentro del módulo.
El menú del área inferior desaparece al seleccionar el parámetro a visualizar.
Pulsar la tecla
para volver a visualizar el área inferior.
Utilizar las teclas y para desplazarse entre los diferentes parámetros.
En el área inferior también aparecen los iconos de:
Volver, vuelve a la pantalla de visualización de parámetros por defecto, Figura 50.
Menú Principal, volver al menú principal, Figura 25 .
Pulsando la tecla , mientras se está seleccionado un parámetro de visualización, el equipo
entra en el menú de visualización del parámetro.
