3.3.- BORNES DEL EQUIPO
Los bornes del CVM-B se encuentran repartidos entre la cara superior e inferior del equipo.
3�3�1�- Bornes de la cara superior
Tabla 3:Relación de bornes de la cara superior del CVM-B�
Bornes del equipo de la cara superior
1: V
REF
, Entrada de la tensión de referencia 10: T
1
, Salida digital de transistor 1
2: N
REF
, Neutro de la tensión de referencia 11: T
2
, Salida digital de transistor 2
3: N, Neutro de las entradas de tensión 12: T
C
, Común de las salidas digitales de transistor
4: V
L3
,Entrada de tensión L3 13: A(+), RS485
5: V
L2,
Entrada de tensión L2 14: B(-), RS485
6: V
L1,
Entrada de tensión L1 15: S, GND para RS485
7: I
1
, Entrada digital 1 16, 17: R
1
, Salida digital de relé 1
8: I
2
, Entrada digital 2 18, 19: R
2
, Salida digital de relé 2
9: I
C
, GND para las entradas digitales
1 2 3 4 5 6
7
10
9
12
11 13
14
15
8
16 17 18 19

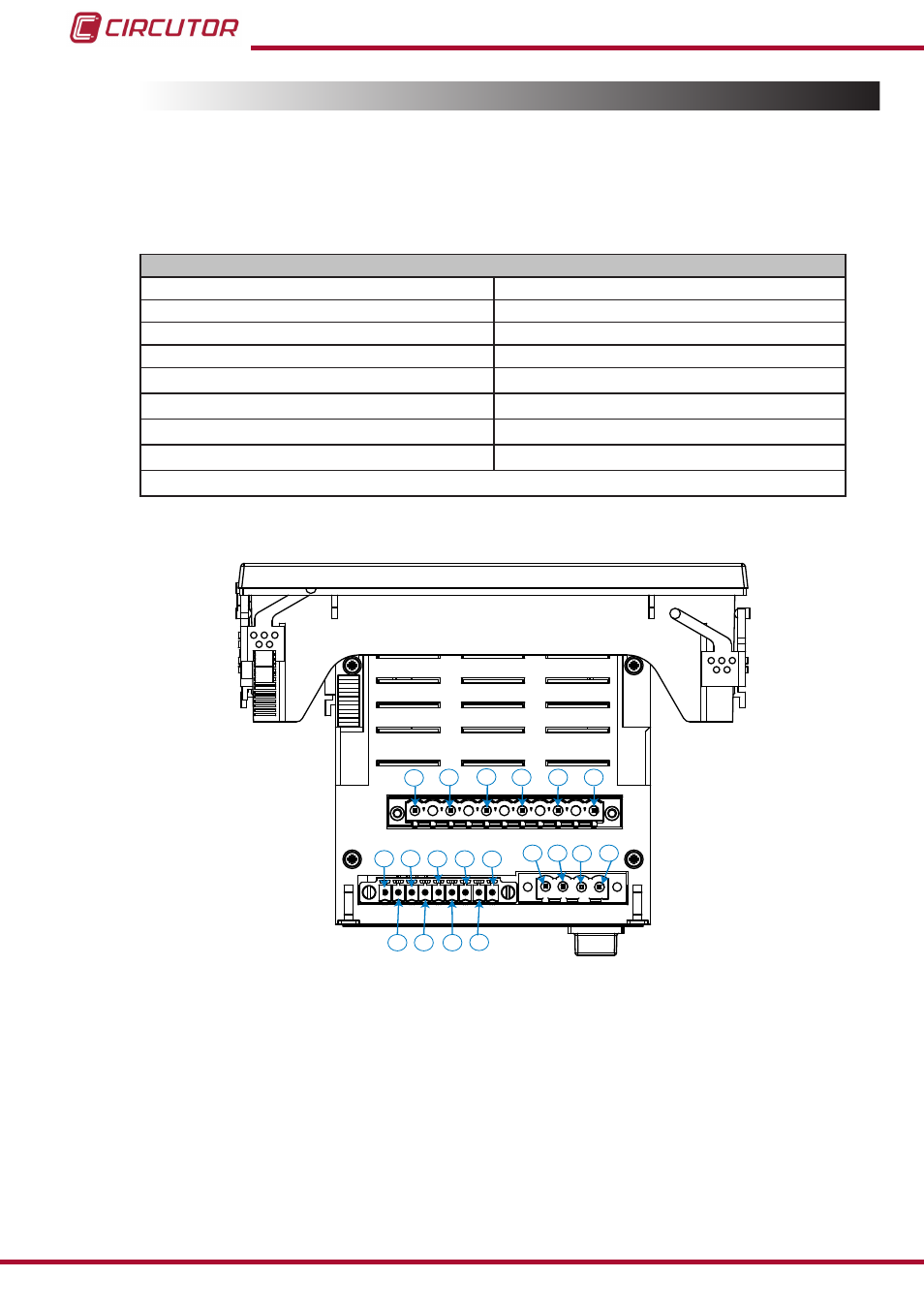

Figura 1:Bornes CVM-Bx, cara superior�
