5�6�16�2�- Modo impulsos de la salida digital de transistor
Al seleccionar el modo impulsos, Figura 132, los parámetros de configuración son:
 El código de la variable que controla el transistor.
 El factor de contador.
 El periodo en alta y baja del impulso.

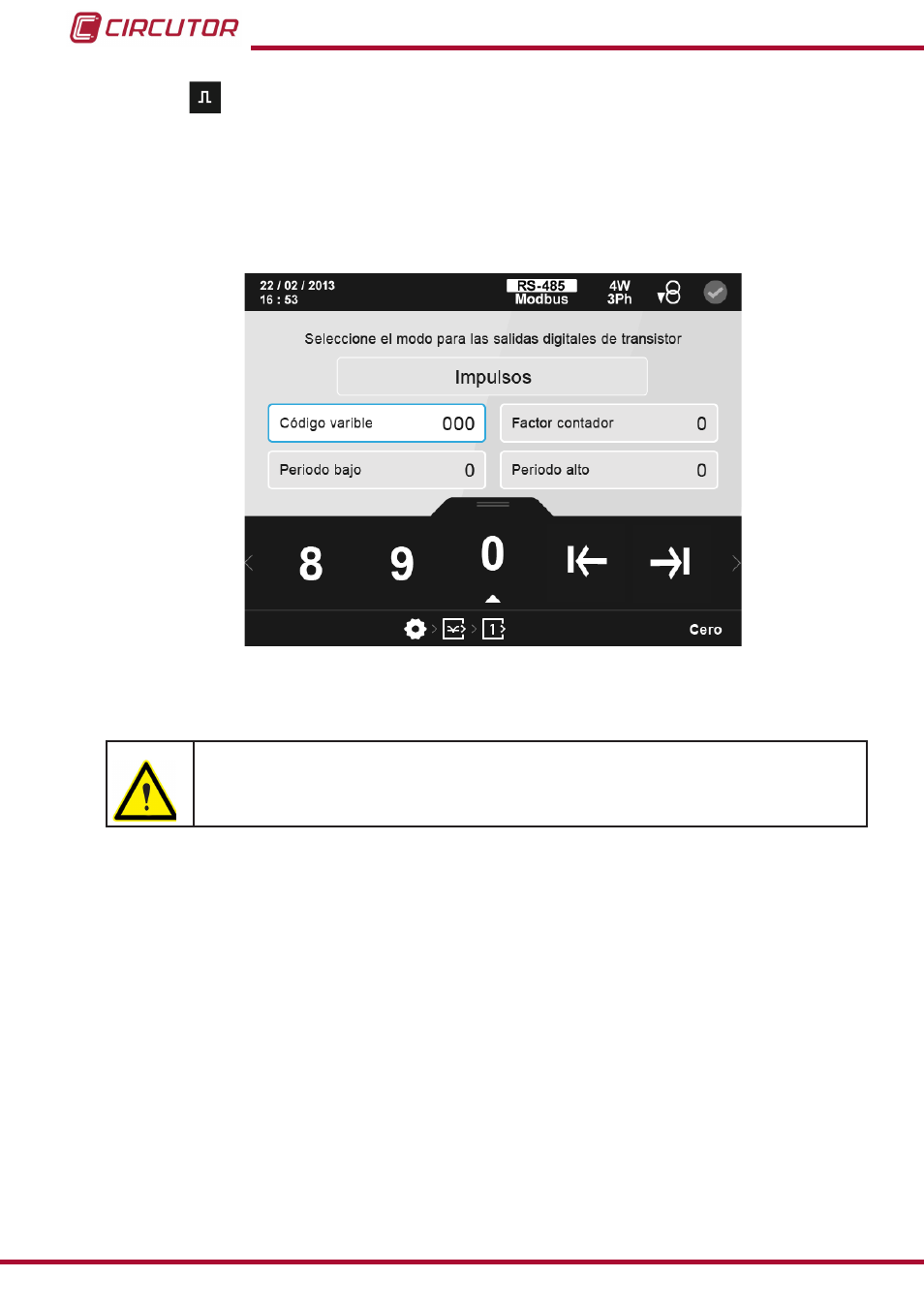

Figura 132: Pantalla de configuración de las salidas digitales de transistor ( modo impulsos).
El parámetro seleccionado se indica resaltando el fondo en color blanco.
Es posible que el equipo mida una energía mayor a la configurada. Asegúrese
de que los pulsos de energía corresponden al nivel máximo de energía admitido
por la instalación.
Para programar la salida digital de transistor, una vez configurado el código de la variable
y el tiempo del pulso ( a través de los parámetros periodo bajo y periodo alto), la siguiente
fórmula proporciona un método para calcular el número de pulsos de la salida en función de la
energía generada, de forma que no se acumulen pulsos.
3600 * PE / PT > MP → PE = MP * TP / 3600
Donde :
MP : Potencia máxima de la instalación en W.
PE: Energía del pulso en Wh ( Factor contador )
PT : periodo bajo + periodo alto , en segundos.
Por ejemplo: Si la instalación puede consumir 100kW, una configuración adecuada podría ser
pulsos de 10W ( Factor contador) con un período alto y bajo de 50 ms.
En el área inferior aparecen las siguientes opciones:
