153 Manual de Instrucciones
CVM-B100 - CVM-B150
Salida 1, para seleccionar la configuración de la salida digital de transistor 1.
Salida 2, para seleccionar la configuración de la salida digital de transistor 2.
Volver, vuelve a la pantalla inicial del menú de configuración Figura 113 .
Menú Principal, volver al menú principal, Figura 25 .
Utilizar las teclas y para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla .
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
Una vez seleccionada la salida a configurar, se pueden configurar el modo de salida del
transistor, Alarma o Salida de impulsos, y los parámetros de cada modo.
Alarma, para seleccionar el modo de alarma de la salida digital de transistor.
Impulsos, para seleccionar el modo de impulsos de la salida digital de transistor.
5�6�16�1�- Modo alarma de la salida digital de transistor
Al seleccionar el modo alarma , Figura 131, los parámetros de configuración son:
 El código de la variable que controla el transistor.
 El valor de pre alarma.
 El valor mínimo por debajo del cual se activa el transistor.
 El valor máximo por encima del cual se activa el transistor.
 El retardo en la conexión y desconexión del transistor.
 El estado de la salidas.
 El enclavamiento, latch.

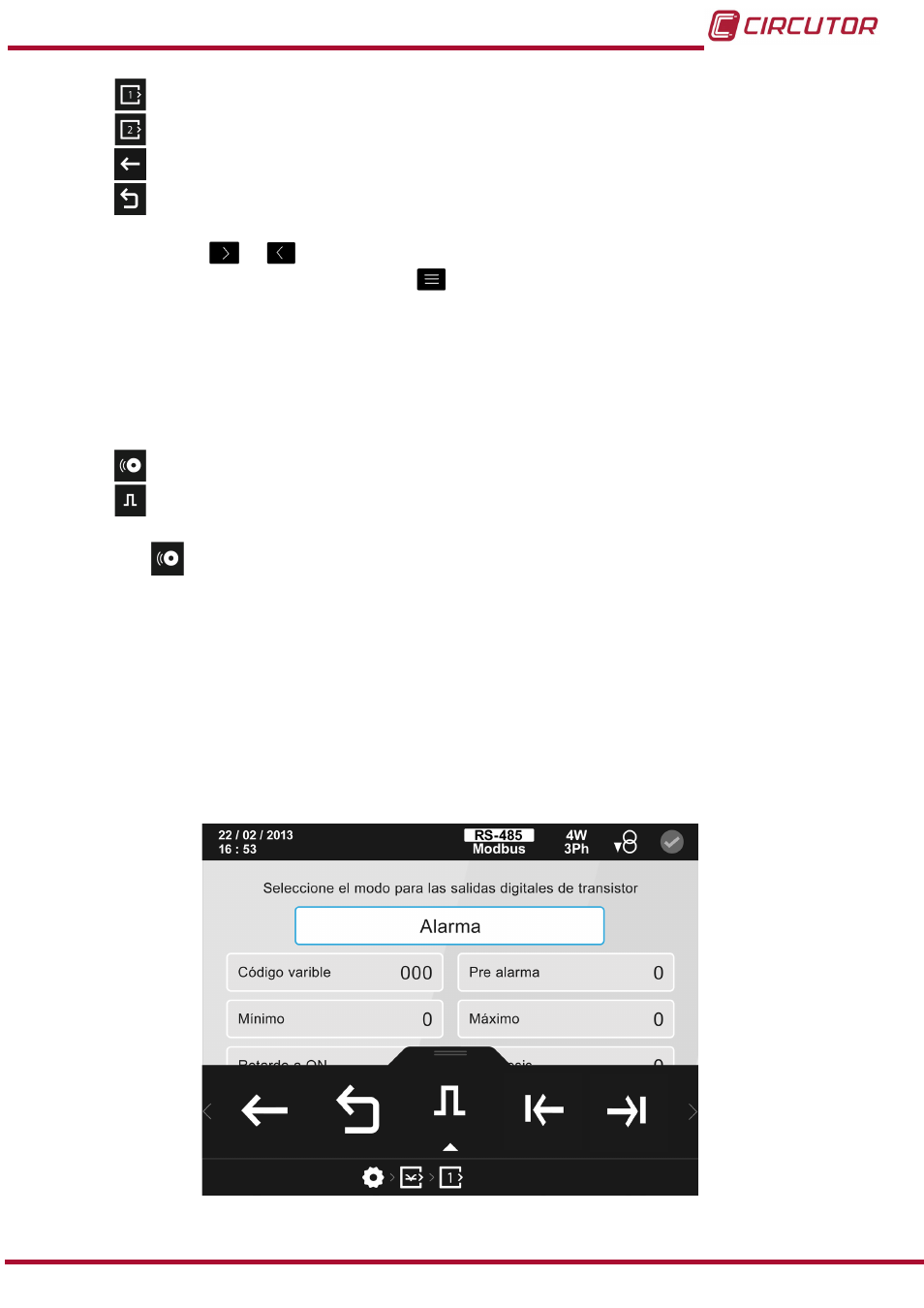

Figura 131: Pantalla de configuración de las salidas digitales de transistor ( modo alarma).
