Manual de Instrucciones
CVM-B100 - CVM-B150
5.1.-
MENÚ DE VISUALIZACIÓN DE MEDIDAS

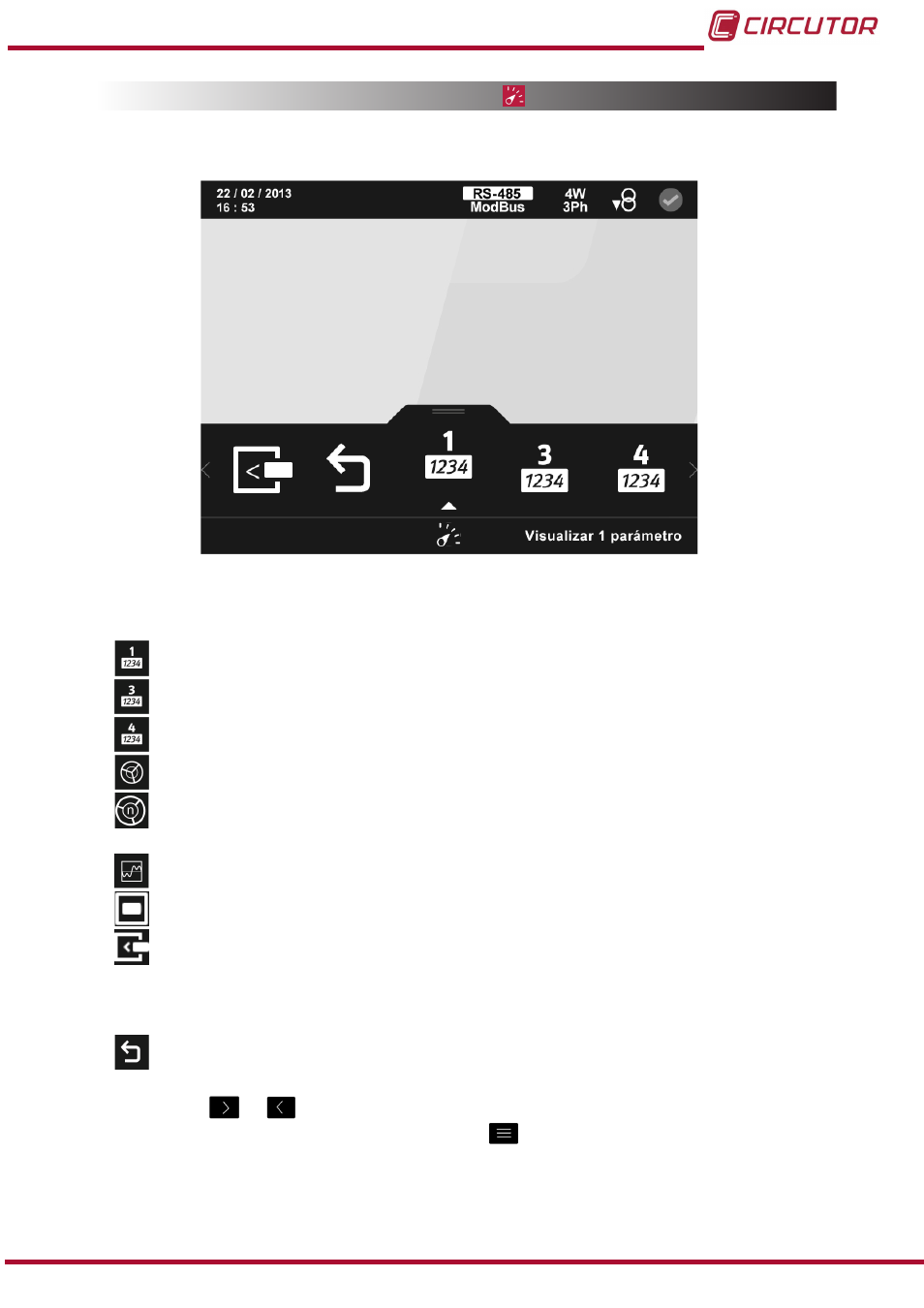

La pantalla de la
Figura 26
, es la pantalla inicial del menú de visualización de medidas.
Figura 26: Pantalla principal del menú de visualización de medidas�
En el área inferior aparecen las opciones de visualización:
Visualizar 1 parámetro.
Visualizar 3 parámetros.
Visualizar 4 parámetros.
Fasores.
Fasores normalizados. Si el modo de conexión configurado es Monofásico o
Bifásico sin neutro, el icono de fasores normalizados no se visualiza.
Armónicos.
Funciones integradas.
Módulos de expansión. Esta opción solo aparece cuando el equipo tiene acoplado
un módulo de expansión de
Entradas/Salidas digitales de Transistor (M-CVM-AB-8I-
8OTR), Entradas/Salidas digitales de Relés (M-CVM-AB-8I-8OR) o Entradas/Salidas
Analógicas (M-CVM-AB-4AI-8AO).
Menú principal, volver al menú principal,
Figura 25
.
Utilizar las teclas
y
para seleccionar entre los diferentes menús.
Para acceder al menú seleccionado pulsar la tecla
.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
