32

CVM-B100 - CVM-B150

Manual de Instrucciones

Si al parámetro no se le ha programado una alarma las zonas de Pre alarma y Alarma que se

muestran en la barra gráfica están calculadas.

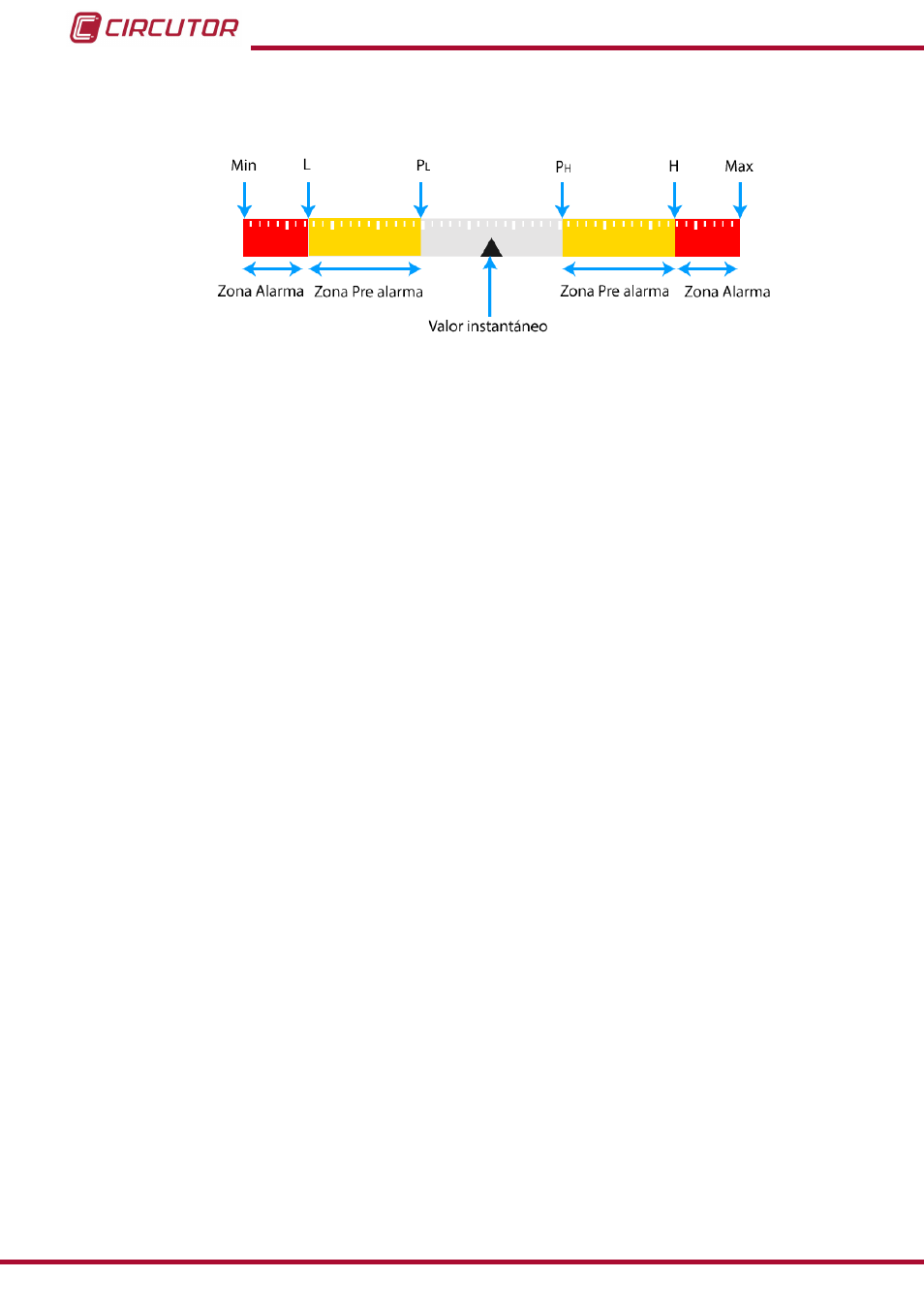

Figura 23: Calculo de la barra gráfica.

Las fórmulas de cálculo son:

Tensión fase-Neutro y Tensión de neutro

L = Tensión nominal de primario *0.9 H = Tensión nominal de primario * 1.1

Min = L * 0.8 Max = H * 1.2

P

L

=

L + (( H - L) * 0.1) P

H

=

H - (( H - L) * 0.1)

Tensión fase-fase

L = Tensión nominal de primario * 0.9 * √3 H = Tensión nominal de primario * 1.1 * √3

Min = L * 0.8 Max = H * 1.2

P

L

=

L + (( H - L) * 0.1) P

H

=

H - (( H - L) * 0.1)

Corriente

L = 0 H = Primario de corriente

Min = 0 Max = H * 1.2

P

L

= 0

P

H

=

H - (( H - L) * 0.1)

Las zonas de alarma y Pre alarma L no se visualizan.

Potencias

L = 0 H = Tensión nominal de primario * Primario de corriente

Min = 0 Max = H * 1.2

P

L

= 0

P

H

=

H - (( H - L) * 0.1)

Las zonas de alarma y Pre alarma L no se visualizan.

Frecuencia 50 Hz

L = 45 H = 55

Min = L * 0.95 Max = H * 1.05

P

L

=

L + (( H - L) * 0.25) P

H

=

H - (( H - L) * 0.25)
