290
CVM-B100 - CVM-B150
Manual de Instrucciones
7.8.- MODULO DE COMUNICACIONES MBUS
El módulo de comunicaciones MBus,
M-CVM-AB-MBus, permite comunicar los CVM-B a una
red M-Bus.

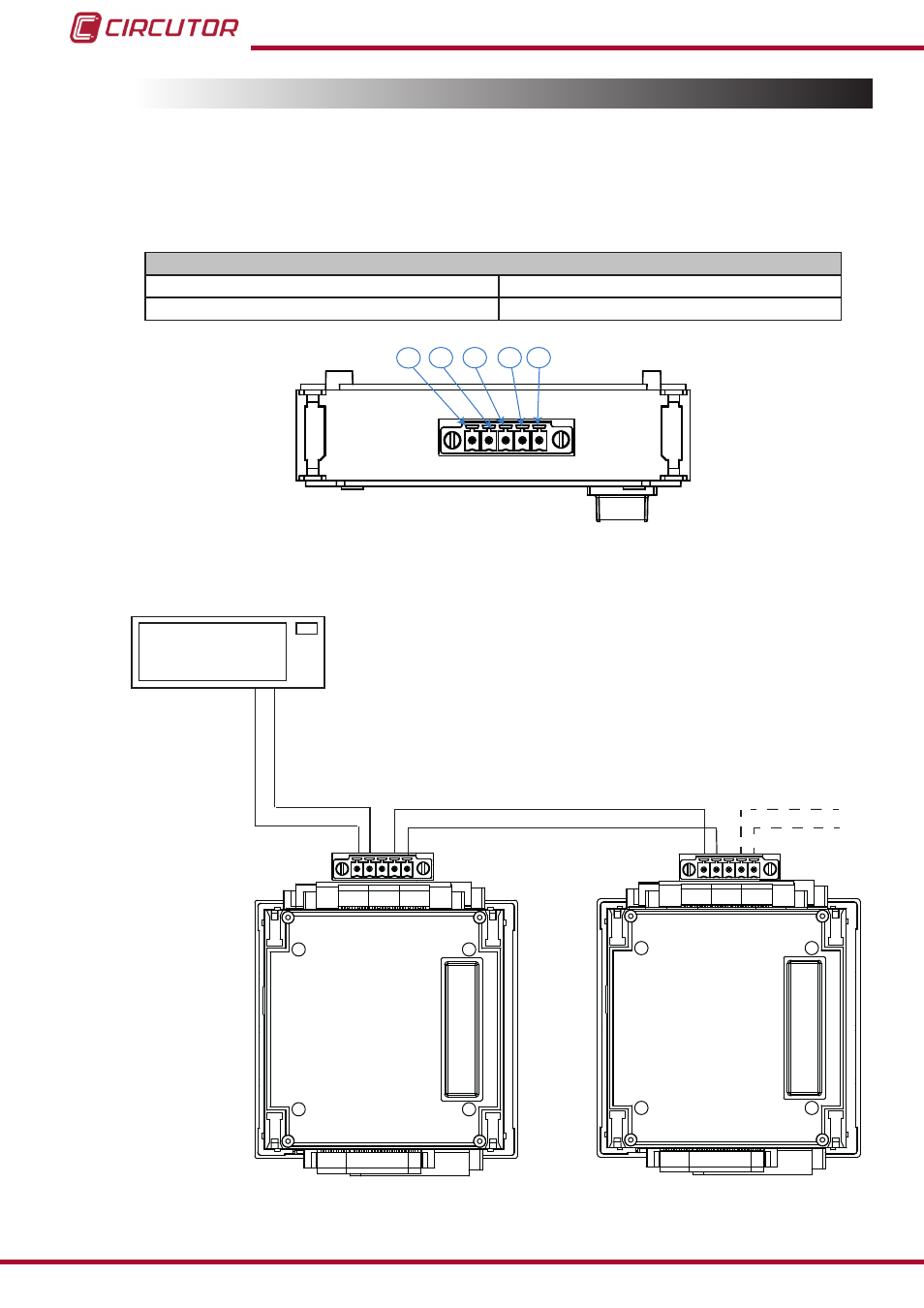

7�8�1�- BORNES DE CONEXIONADO
Tabla 151: Relación de bornes, Módulo de comunicaciones MBus�
Bornes del equipo
1, 4: MBus +
3: Sin uso
2, 5: MBus -
1 2
3
4 5
Figura 198: Bornes Módulo de comunicaciones MBus�
7�8�2�- ESQUEMA DE CONEXIONADO
MBus +
Red M-Bus / Network M-Bus
MBus -
MBus +
MBus -
MBus +
MBus +
MBus -
MBus -
Figura 199:Esquema de conexionado, MBus�
