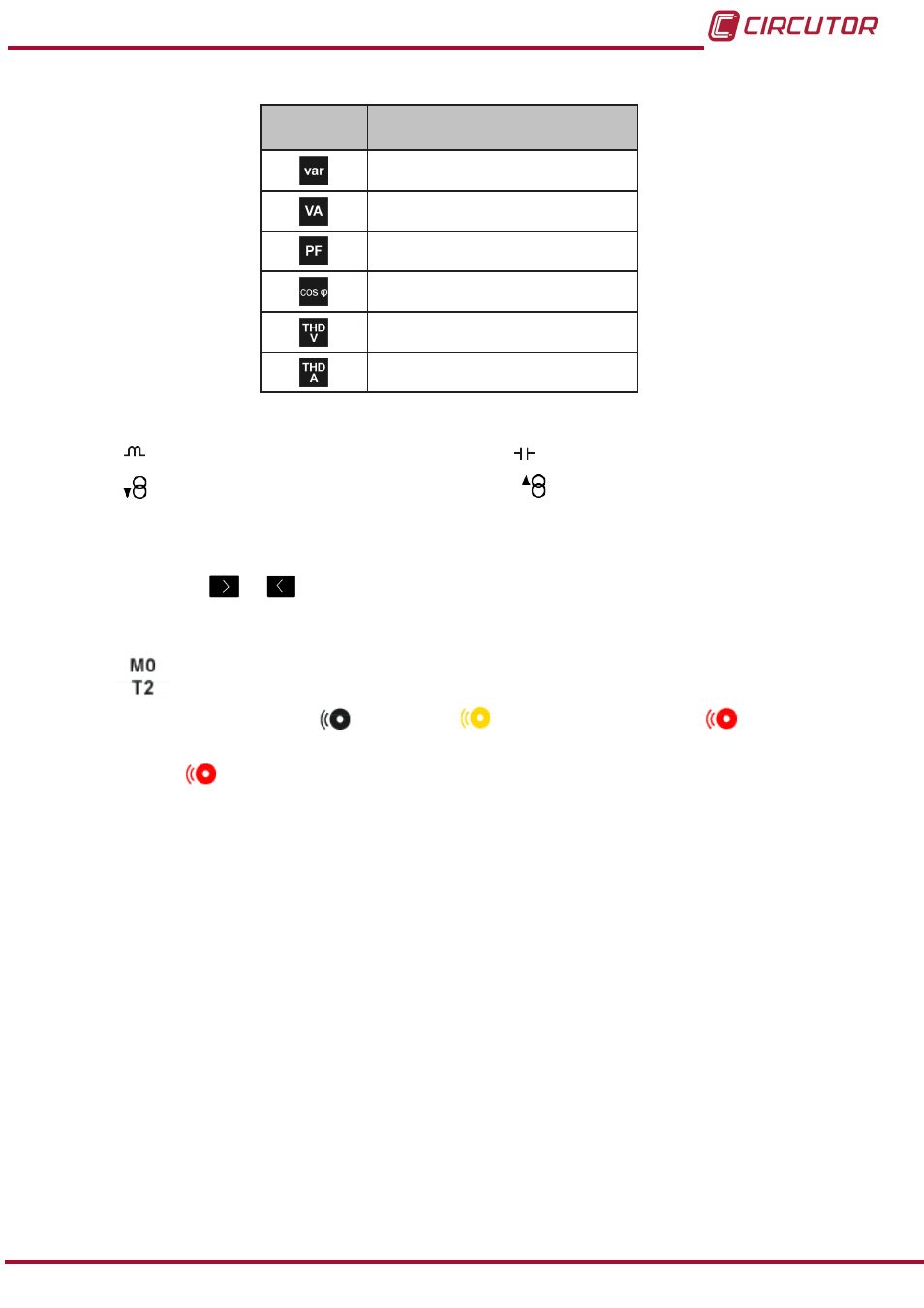

Tabla 8 ( Continuación) : Parámetros instantáneos�
Icono
Visualizar 1 parámetro
Parámetros instantáneos
Potencia reactiva total
(1)
Potencia aparente
(1)
Factor de potencia
(1)
Coseno de phi III
(1)
THD de tensión
(1)
THD de corriente
(1)
(1)
Para todos estos parámetros en la pantalla aparecen los iconos:
Indicando que el parámetro es inductivo o
indicando que es capacitivo.
Indicando que el parámetro es consumido o
si es generado.
Si se encienden los dos iconos a la vez indica que la instalación no se ha conectado
correctamente.
Utilizar las teclas
y
para desplazarse entre los diferentes parámetros.
Si hay una alarma asociada a la variable que se está visualizando se mostrará:
El módulo al que esta asociado la alarma.
La salida asociada dentro del módulo.
El estado de la alarma:
sin activar,
activada la pre alarma,
activada la
alarma.
El icono
parpadea durante el tiempo de retardo en la conexión (ON) y desconexión
(OFF) de la alarma.
El menú del área inferior desaparece transcurridos 3 segundos (
Figura 30
).
