CVM-B100 - CVM-B150
Manual de Instrucciones
En ella aparecen todos los módulos de expansión que el equipo tiene acoplados.
Si en el equipo hay más de un módulo del mismo tipo acoplado, en el icono aparece un
número para diferenciarlos
, el módulo con el número menor es el que tiene el número de
serie menor.
Utilizar las teclas
y
para moverse entre las diferentes opciones y seleccionar el icono
de las
Entradas/Salidas digitales de Relé
.
Pulsar la tecla
para acceder a la pantalla principal de configuración del módulo de
Entradas/Salidas digitales de relé,

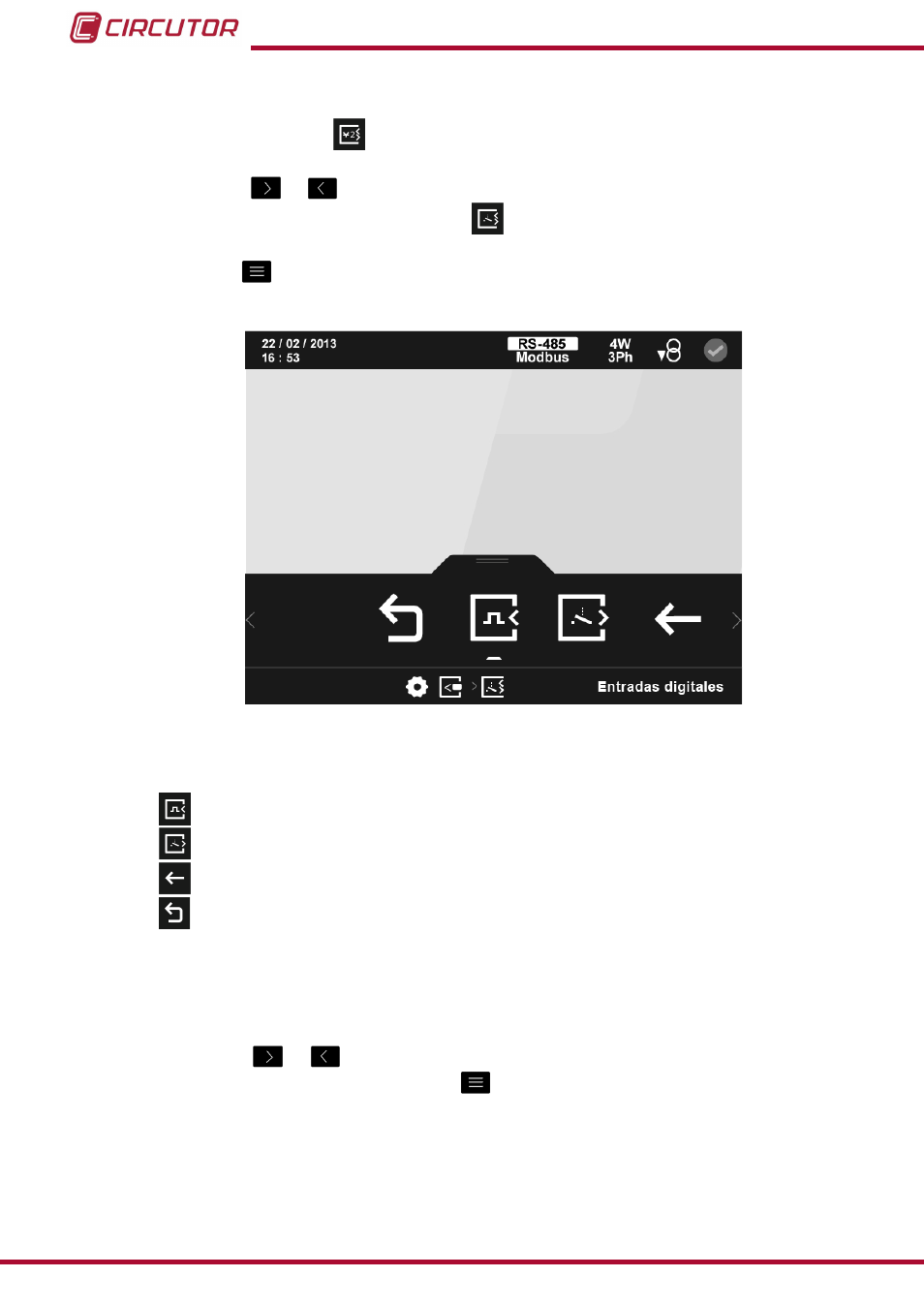

Figura 155:
Pantalla principal de la configuración de las entradas/salidas digitales de relé.
En el área inferior aparecen las siguientes opciones:
Entradas digitales
(1)
, para seleccionar la configuración de las entradas digitales.
Salidas digitales
(1)
, para seleccionar la configuración de las salida digitales de relé.
Volver, vuelve a la pantalla inicial del menú de módulos de expansión,
.
Menú Principal, volver al menú principal,
Figura 25
.
(1)
Si en el equipo hay más de un módulo del mismo tipo acoplado, en el icono aparece un
número para diferenciarlos, el módulo con el número menor es el que tiene el número de serie
menor.
Utilizar las teclas
y
para seleccionar las diferentes opciones.
Para confirmar la selección pulsar la tecla
.
Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia
automáticamente a la pantalla por defecto, que visualiza la medida en tensión de 4 parámetros.
