13 Manual de Instrucciones
CVM-B100 - CVM-B150
3�3�2�- Bornes de la cara inferior
Tabla 4:Relación de bornes de la cara inferior del CVM-B�
Bornes del equipo
20 : Alimentación Auxiliar. 25: S2, Entrada de corriente L2
21: Alimentación Auxiliar. 26: S1
,
Entrada de corriente L3
22: S1,
,
Entrada de corriente L1 27: S2, Entrada de corriente L3
23: S2, Entrada de corriente L1 28: S1, Entrada de corriente de Neutro, LN
24: S1, Entrada de corriente L2 29: S2, Entrada de corriente de Neutro, LN
20 21
22 23 24 25 26 27 28 29

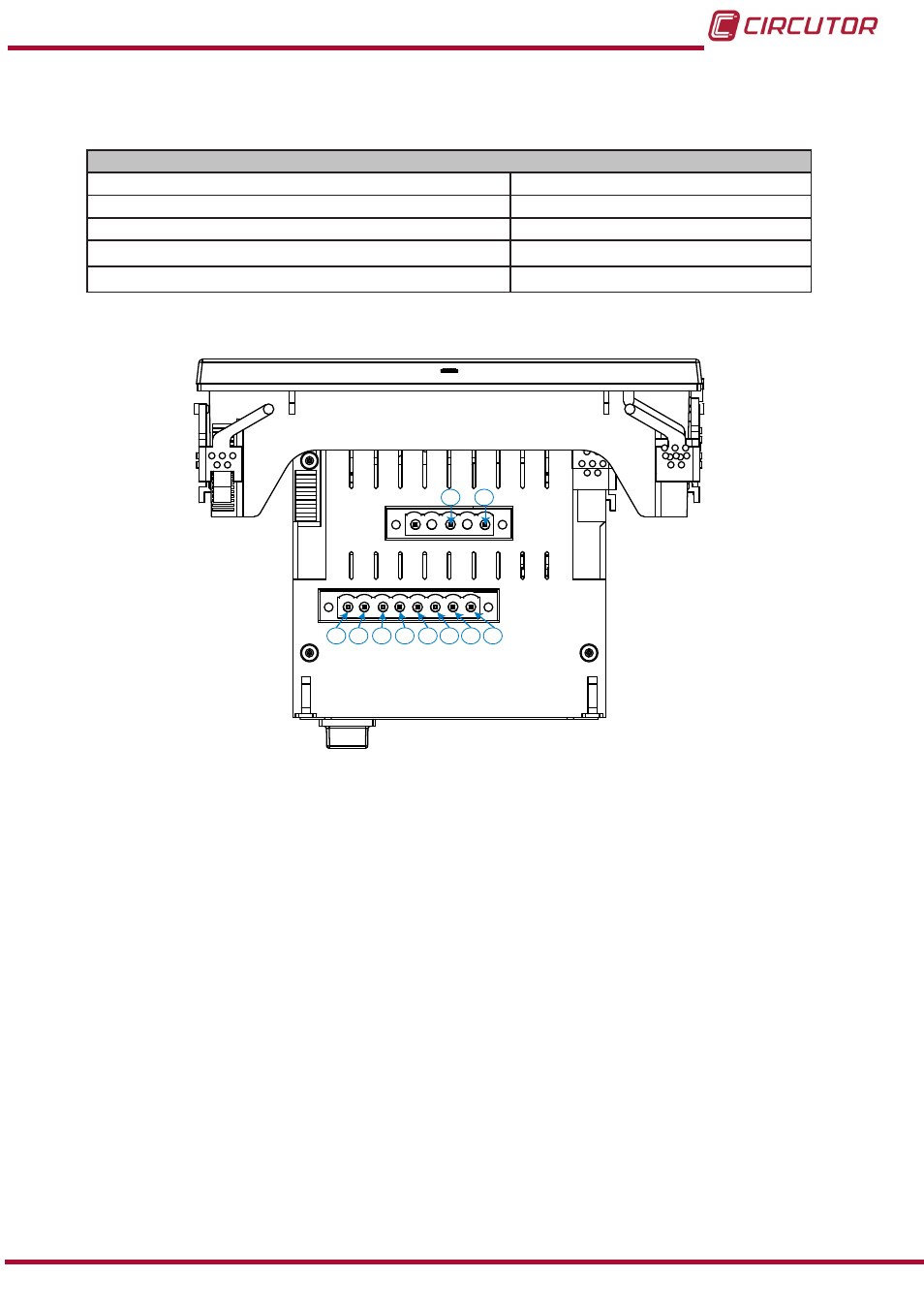

Figura 2:Bornes del CVM-B, cara inferior�
