5�1�1�1�3�1�2�- Visualización analógica�

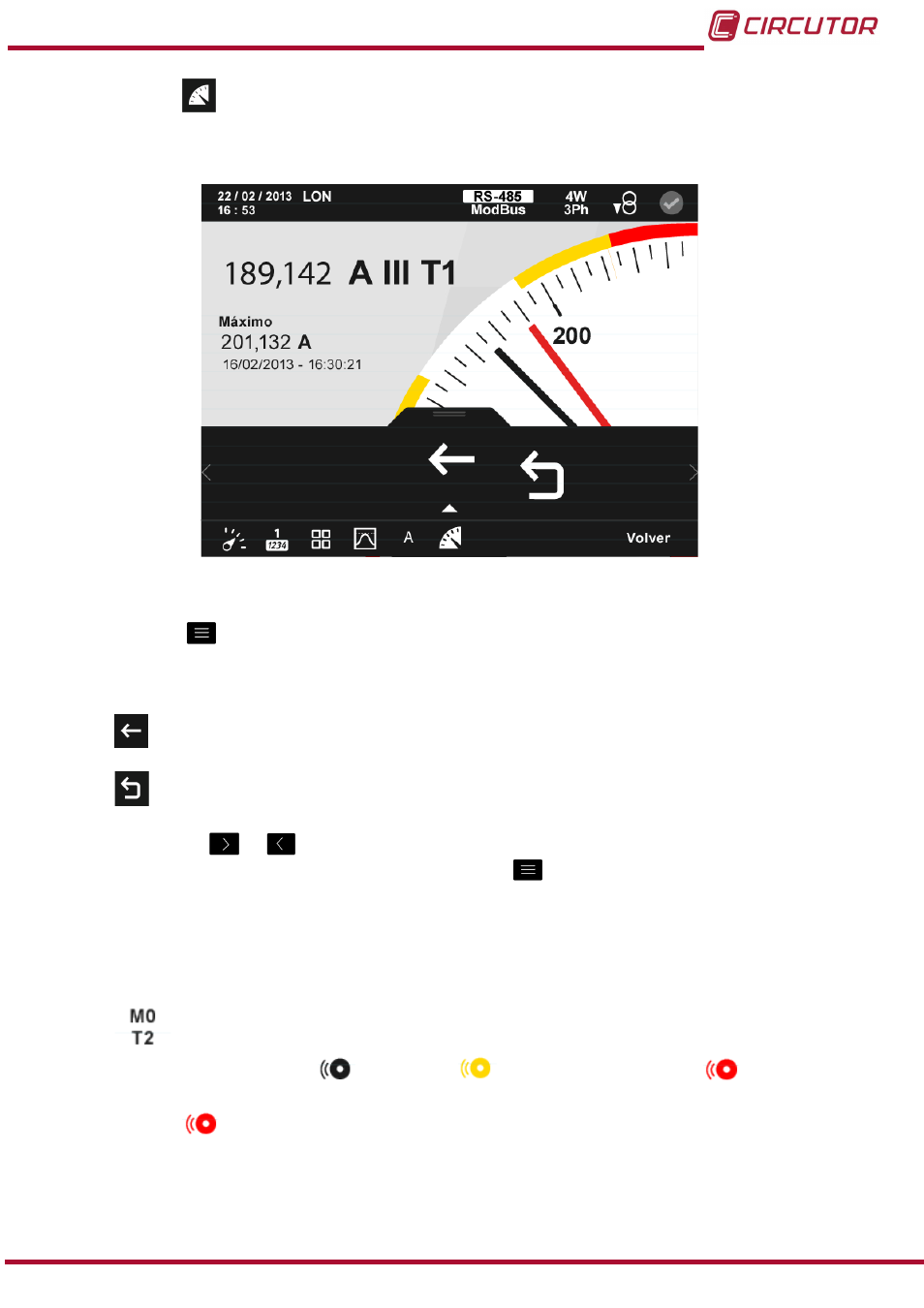

En la Figura 42 se muestra la pantalla de visualización analógica.
Figura 42:Parámetros de demanda, visualización analógica ( visualizar 1 parámetro)�
El menú del área inferior desaparece transcurridos 3 segundos.
Pulsar la tecla
para volver a visualizar el área inferior.
Las opciones del menú del área inferior son :
Volver, vuelve a la pantalla del menú de visualización de parámetros de demanda,
Figura 40�
Menú Principal, volver al menú principal, Figura 25 .
Utilizar las teclas y para moverse entre las diferentes opciones.
Para acceder a la opción seleccionada pulsar la tecla .
La segunda aguja de color rojo que nos indica el valor instantáneo del parámetro que se está
visualizando.
Si hay una alarma asociada a la variable que se está visualizando se mostrará:
El módulo al que esta asociado la alarma.
La salida asociada dentro del módulo.
El estado de la alarma: sin activar, activada la pre alarma, activada la
alarma.
El icono
parpadea durante el tiempo de retardo en la conexión (ON) y desconexión
(OFF) de la alarma.
