243 Manual de Instrucciones
CVM-B100 - CVM-B150
7.4.- ENTRADAS/SALIDAS ANALÓGICAS
Este módulo de expansión contiene 4 entradas y 8 salidas Analógicas.
7�4�1�- BORNES DE CONEXIONADO
A�- Bornes de la cara superior
Tabla 109: Relación de bornes de la cara superior, Modulo de Entradas/Salidas analógicas�
Bornes del equipo
1: O
1 , Salida analógica 1 6: O
6 , Salida analógica 6
2: O 2 , Salida analógica 2 7: O 7 , Salida analógica 7
3: O
3
, Salida analógica 3 8: O
8
, Salida analógica 8
4: O
4 , Salida analógica 4 9: COM, Común de las salidas analógicas
5: O
5
, Salida analógica 5
1 2 3 4 5 6 7 8 9

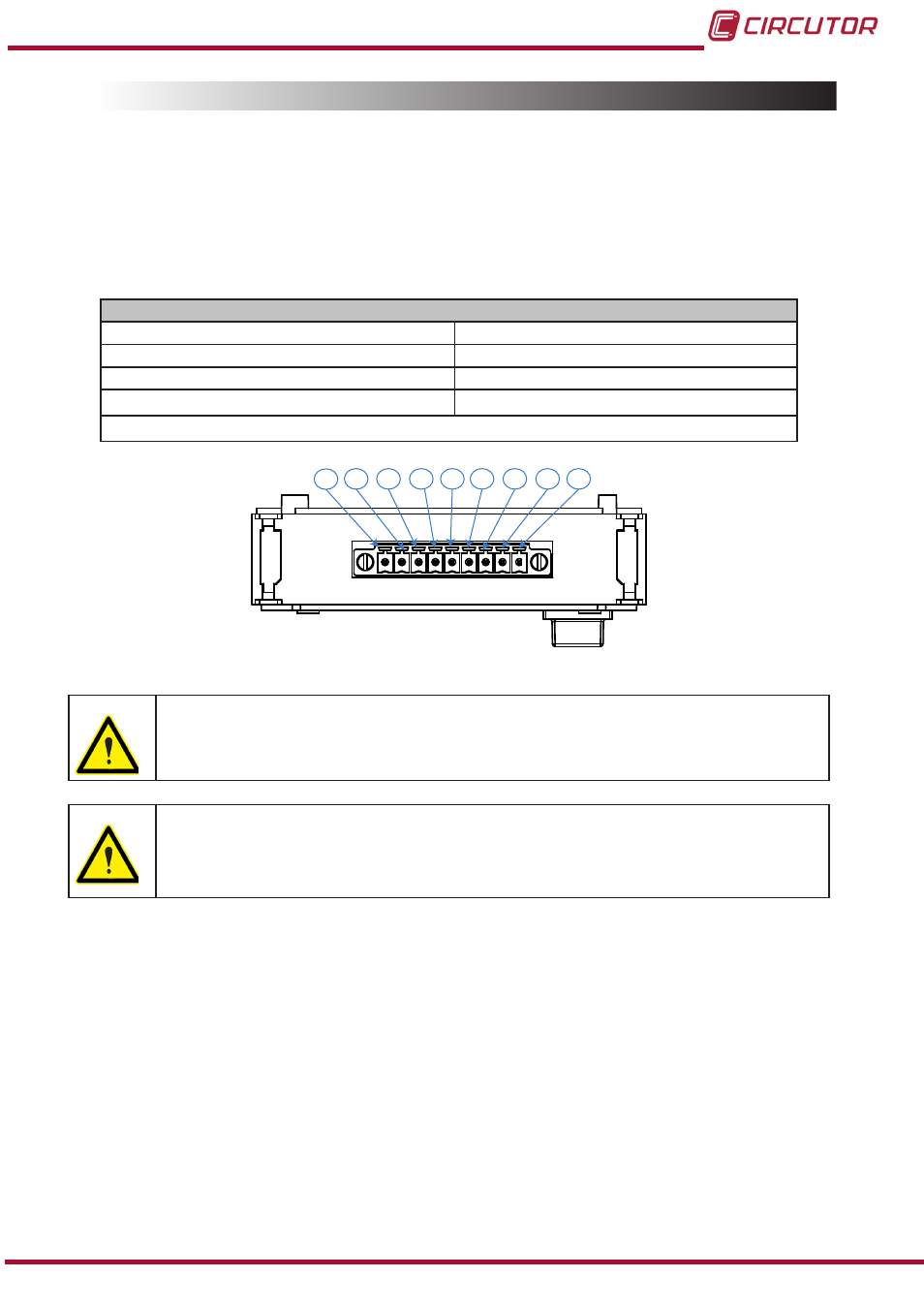

Figura 166:Bornes Entradas/Salidas analógicas, cara superior�
Las salidas analógicas son activas, no necesitan de una fuente externa para
generar los 20 mA ni los 10 V.
El modo de funcionamiento de cada salida ( Tensión o Corriente) se configura
desde la pantalla del equipo o por comunicaciones.
Asegúrese de que salida está configurada como usted desea antes de conectar
ningún equipo a la misma. Su equipo podría resultar dañado.
